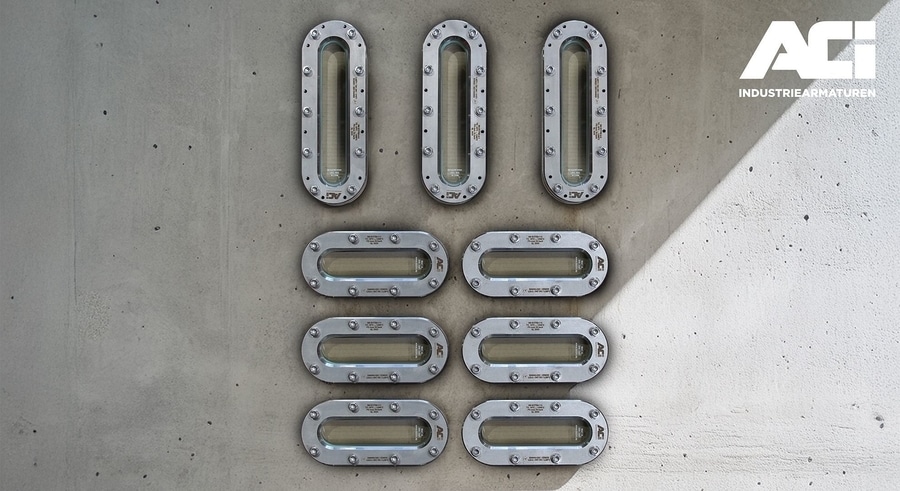

Massima sicurezza di processo in spazi ridotti Vetro spia longitudinale tipo 338 in versione speciale

Vetro spia longitudinale adattato su misura per serbatoi in pressione con parete curva

Per applicazioni industriali che richiedono elevati livelli di precisione, sicurezza e flessibilità, ACI Industriearmaturen GmbH ha sviluppato un vetro spia longitudinale tipo 338 in versione speciale. Questa soluzione è stata progettata specificamente per l’installazione su serbatoi in pressione con parete curva e consente un’osservazione del processo quasi priva di volumi morti anche in spazi di montaggio ridotti.

La sfida principale del progetto è stata la combinazione di spazio di installazione limitato, geometria specifica del serbatoio e la necessità di una tenuta assoluta. Grazie all’adattamento preciso al raggio del serbatoio di R 550 mm, è stata realizzata una soluzione affidabile e duratura.

Dettagli costruttivi
• Telaio inferiore e superiore in acciaio inox 1.4571 316Ti ad alta resistenza alla corrosione
• Adattamento preciso alla curvatura del serbatoio per una tenuta ottimale
• Versioni compatte con dimensioni di 270 × 120 mm e 340 × 120 mm
• Lunghezze di visione fino a 270 × 50 mm
• Rugosità superficiale circa Ra 12,5 µm
• Vetro a gradini in borosilicato simile alla DIN 7081
• Guarnizione in PTFE conforme FDA, KlingerSil C4400, bulloneria A4 70
• Progettato per pressioni fino a 16 bar e temperature da meno 10 °C a più 200 °C

Il risultato è una soluzione di vetro spia su misura che combina massima sicurezza di processo e design compatto. Prodotto in Germania, completamente tracciabile e sviluppato secondo i più elevati standard qualitativi.

ACI supporta i propri clienti dalla prima idea tecnica fino alla soluzione finale. Anche requisiti complessi possono essere realizzati in modo affidabile grazie a soluzioni speciali personalizzate.
