Coppia di rottura e coppia di apertura: come SkillTork+ misura entrambe in un unico test

Due picchi di coppia, un solo test: tracciabilità totale per tappi a prova di manomissione

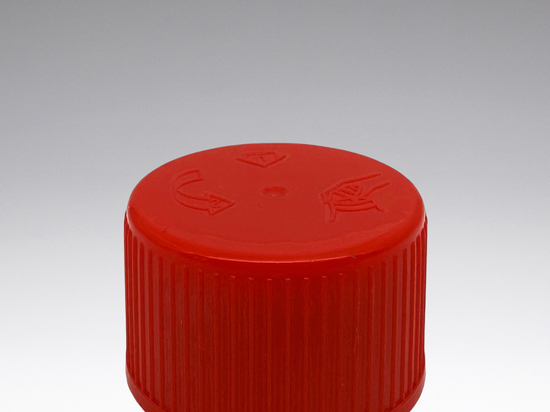

Su un tappo a prova di manomissione dotato di anello di garanzia, l'apertura genera due eventi di coppia distinti anziché uno solo: prima la coppia di rottura necessaria per spezzare i ponticelli dell'anello, poi una coppia di apertura più bassa per svitare effettivamente il tappo. Questo secondo valore è sistematicamente inferiore al primo, conseguenza meccanica del modo in cui i polimeri termoplastici rilasciano le tensioni interne una volta rotto l'anello. I due valori si comportano in modo indipendente: un tappo può essere conforme sulla coppia di rottura e comunque non conforme sulla coppia di apertura, ad esempio se la tappatrice ha deviato e serrato eccessivamente.

La maggior parte dei misuratori di coppia sul mercato è progettata per rilevare un unico valore ( il picco massimo o il valore finale a fine rotazione ) il che funziona bene su un tappo senza anello, ma crea un punto cieco sui tappi a prova di manomissione. Un apparecchio in modalità "valore finale" ignora semplicemente il picco di rottura; un lotto difettoso con una coppia di rottura fuori tolleranza può così superare ogni test e arrivare sul mercato senza una reale protezione anti-manomissione, senza che nessuno se ne accorga fino a quando è troppo tardi.

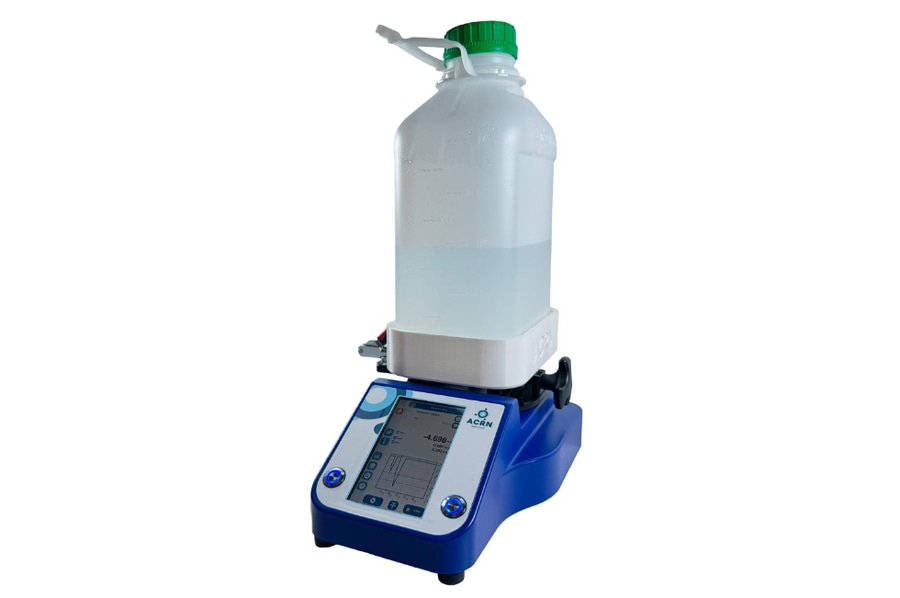

Lo SkillTork+ di ACRN risolve questo problema grazie a una frequenza di campionamento di 1.800 Hz e a un algoritmo dedicato di rilevamento della transizione: non appena la coppia scende in modo netto dopo il primo picco, identifica la transizione e mantiene attivo il ciclo di test fino alla comparsa del secondo picco. Al termine del test, visualizza e registra simultaneamente entrambi i valori ( coppia di rottura e coppia di apertura ), ciascuno con le proprie statistiche (valore istantaneo, medio, min/max) e un risultato Superato/Non superato indipendente rispetto alla ricetta prodotto selezionata, oltre all'angolo tra i picchi per rilevare anomalie nella geometria dell'anello.

Disponibile con intervalli da 1 a 25 N·m, lo SkillTork+ è pensato per le linee di confezionamento cosmetico, farmaceutico, agroalimentare e chimico-industriale. Tarato secondo la norma ISO 6789:2017 con certificato tracciabile COFRAC, consente di condurre studi GR&R conformi ad AIAG MSA (4ª edizione) e un monitoraggio SPC con indici Cp/Cpk indipendenti per ciascun picco; la connettività Ethernet e il server web integrato permettono un'integrazione diretta con i sistemi MES/LIMS con tracciabilità conforme a CFR 21 Part 11.
