Processo di assemblaggio SMT: Fasi chiave della tecnologia di montaggio in superficie

{{{sourceTextContent.subTitle}}}

Una chiara panoramica del flusso di produzione SMT standard

{{{sourceTextContent.description}}}

La tecnologia di montaggio superficiale (SMT) è uno dei metodi di assemblaggio più utilizzati nella moderna produzione elettronica. Si applica all'elettronica di consumo, ai sistemi di controllo industriali, ai dispositivi medici e a molti altri settori.
Un processo SMT standardizzato è essenziale per garantire la qualità, l'affidabilità e l'efficienza del prodotto. Di seguito è riportata una panoramica delle fasi principali dell'assemblaggio SMT.

1. Stampa della pasta saldante

Lo scopo della stampa della pasta saldante è quello di depositare accuratamente la pasta saldante sulle piazzole del PCB, preparando la scheda per il posizionamento dei componenti.

Apparecchiatura: Stampante per pasta saldante

Posizione del processo: All'inizio della linea di produzione SMT

2. Erogazione della colla (per SMT bilaterale)

Per l'assemblaggio di PCB su due lati, l'erogazione di colla viene utilizzata per evitare che i componenti si stacchino durante il secondo processo di rifusione. La colla fissa saldamente i componenti al PCB prima della saldatura.

Attrezzatura: Dosatore di colla

Posizione del processo: Prima della linea di produzione o dopo l'ispezione, a seconda del layout

3. Posizionamento dei componenti

Questa fase posiziona con precisione i dispositivi a montaggio superficiale (SMD) nelle posizioni designate sul PCB, secondo il layout programmato.

Attrezzatura: Macchina pick-and-place

Posizione del processo: Dopo la stampa della pasta saldante

4. Polimerizzazione (quando si usa l'adesivo)

Il processo di polimerizzazione riscalda l'adesivo in modo che si indurisca, incollando saldamente i componenti al PCB prima della saldatura a riflusso.

Apparecchiature: Forno di polimerizzazione

Posizione del processo: Dopo il posizionamento dei componenti

5. Saldatura a riflusso

La saldatura a riflusso è il processo principale dell'assemblaggio SMT. I profili di temperatura controllati fondono la pasta saldante e formano giunti di saldatura affidabili tra i componenti e il PCB.

Apparecchiature: Forno a riflusso

Posizione del processo: Dopo il posizionamento dei componenti

6. Pulizia (opzionale)

La pulizia rimuove i residui di flussante e altre sostanze potenzialmente dannose dalla superficie del PCB, migliorandone l'affidabilità e l'aspetto.

Attrezzatura: Macchina per la pulizia dei PCB

Posizione del processo: In linea o fuori linea, a seconda dei requisiti del prodotto

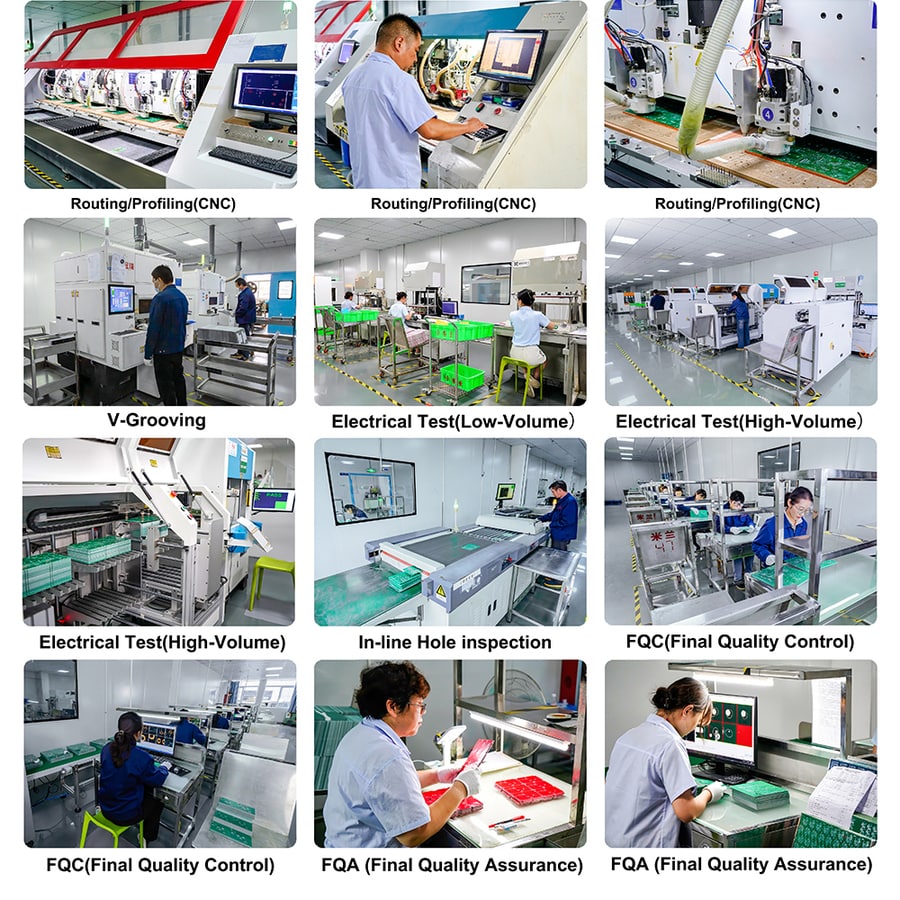

7. Ispezione e test

L'ispezione garantisce la qualità della saldatura e l'accuratezza dell'assemblaggio. Questa fase è fondamentale per garantire la qualità della produzione SMT.

Metodi di ispezione comuni:

AOI (ispezione ottica automatizzata)

Ispezione a raggi X

ICT (In-Circuit Testing)

Test con sonda volante

Test funzionali e microscopia

Posizione di processo: Configurato in base alle esigenze di ispezione

8. Rilavorazione

Se durante l'ispezione vengono identificati dei difetti, viene eseguita una rilavorazione per riportare il PCB agli standard di qualità richiesti.

Strumenti: Stazioni di rilavorazione, multimetri, saldatori e attrezzature correlate

Alla Qingdao Ansenke Electronics Co., Ltd., ci concentriamo sulla fornitura di servizi di assemblaggio SMT stabili e affidabili attraverso processi standardizzati e un rigoroso controllo di qualità, basato su anni di esperienza nel settore.
