Come risolvere il problema delle perdite delle valvole a sfera

{{{sourceTextContent.subTitle}}}

Soluzioni di Athena Valve

{{{sourceTextContent.description}}}

In qualità di professionista profondamente impegnato nel campo dell'ingegneria del controllo dei fluidi, sono stato personalmente testimone delle interruzioni causate dalle perdite delle valvole a sfera nelle attività industriali. Una valvola a sfera che perde è molto più di un semplice inconveniente: comporta rischi per la sicurezza, aumenta i costi operativi e ostacola i miglioramenti dell'efficienza in diversi settori, come quello della lavorazione chimica, del petrolio e del gas e del trattamento delle acque. Questo articolo analizza le cause principali, gli impatti pratici e i progressi tecnici di questo problema critico.
I. L'anatomia di una valvola a sfera che perde

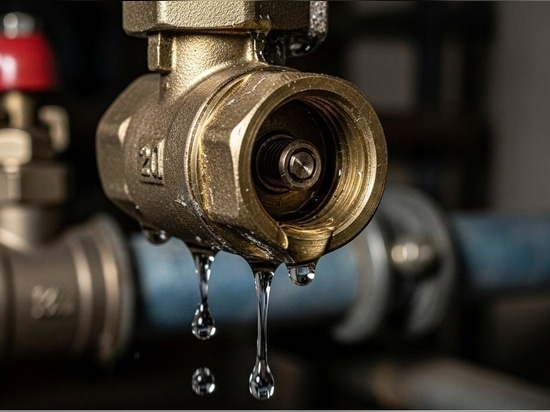

La funzione principale di una valvola a sfera è piuttosto semplice: una sfera rotante con un foro passante controlla il flusso del fluido e l'accoppiamento stretto tra la sfera e la sede della valvola realizza la tenuta. Le perdite delle valvole a sfera si verificano a causa della rottura della tenuta, che di solito è legata a difetti di progettazione o a sollecitazioni operative.

Degrado della tenuta

I componenti di tenuta principali, realizzati in politetrafluoroetilene (PTFE), gomma o metallo, subiscono l'usura maggiore. In ambienti ad alta temperatura (oltre i 120°C), il PTFE standard perde elasticità, si indurisce e si forma una fessura; i mezzi corrosivi come gli acidi o l'idrogeno solforato accelerano questo processo, erodendo gradualmente il materiale di tenuta fino a formare delle fessure. Anche le guarnizioni metallo-metallo non sono immuni: i ripetuti cicli di apertura e chiusura causano micro-abrasioni, che nel tempo formano canali di perdita.

Disallineamento meccanico

Il normale funzionamento di una valvola a sfera si basa sull'allineamento preciso di sfera, sede della valvola e attuatore. Se la deviazione dell'installazione è di pochi millesimi di millimetro, la distribuzione non uniforme della pressione sulla superficie di tenuta aggraverà l'usura locale. Una coppia insufficiente dell'attuatore aggrava ulteriormente il problema: la mancata chiusura completa della valvola lascia piccoli spazi vuoti che si espandono a ogni ciclo. In una raffineria si è verificato un calo del 5% della pressione dell'oleodotto a causa del disallineamento della valvola, con un conseguente spreco annuale di 1.200 barili di greggio.

Stress ambientale

Le condizioni operative estreme mettono a dura prova l'integrità delle valvole. Le applicazioni a bassa temperatura (come il trattamento del GNL a -162°C) causano la contrazione dei componenti metallici, interrompendo il contatto di tenuta; viceversa, i sistemi ad alta pressione (superiore a 1.000 psi) possono deformare il corpo della valvola, distorcendo la superficie di tenuta della sfera. Le particelle solide presenti nei liquami o nelle acque reflue agiscono come carta vetrata, consumando continuamente le guarnizioni e la superficie della sfera, portando infine all'inevitabile perdita.
II. Gli effetti a catena delle perdite

Le conseguenze delle perdite delle valvole a sfera vanno ben oltre lo spreco di fluidi.
Pericoli per la sicurezza: Negli impianti chimici, le perdite di sostanze tossiche o infiammabili possono provocare esplosioni o crisi sanitarie. Nel 2023, un impianto petrolchimico in Europa ha rilasciato 500 kg di ossido di etilene a causa di una perdita di una valvola, provocando l'evacuazione di un raggio di 2 miglia intorno alla struttura.
Sanzioni normative: Standard di emissione sempre più severi (come la Quad O Rule dell'EPA statunitense o la Direttiva sulle emissioni industriali dell'UE) impongono pesanti multe per le emissioni fuggitive. Nel 2022, una raffineria statunitense ha pagato una multa di 2,3 milioni di dollari per emissioni di valvole non conformi.
Tempi di inattività operativa: Le fermate non programmate per sostituire le valvole che perdono costano in media 50.000 dollari all'ora. Nell'industria alimentare e delle bevande, i tempi di inattività durante i processi CIP (Clean-in-Place) possono portare all'interruzione completa della linea di produzione.
III. Soluzioni tecniche per prevenire le perdite

Per risolvere il problema delle perdite delle valvole a sfera è necessaria una combinazione di scienza dei materiali, progettazione ingegneristica e manutenzione predittiva. Di seguito sono riportati i principali approcci delle moderne tecnologie innovative per affrontare questo problema:
Materiali di tenuta avanzati
Miscele composite di PTFE: L'aggiunta di fibre di carbonio o di particelle di bronzo al PTFE migliora la resistenza all'usura del 40% ed estende la sua gamma di temperature di esercizio da -200°C a 350°C. Tali miscele mantengono la flessibilità in ambienti difficili, riducendo la formazione di crepe.
Leghe di elastomeri: I perfluoroelastomeri (FFKM) superano le gomme tradizionali in termini di resistenza chimica, resistendo ad acidi, solventi e altri mezzi a temperature fino a 327°C.
Guarnizioni metalliche rivestite: Nelle applicazioni ad alta pressione, le guarnizioni in Inconel o Hastelloy con rivestimento in carbonio simile al diamante (DLC) riducono l'attrito e migliorano la resistenza alla corrosione, raddoppiando la loro durata.
Design della valvola migliorato
Compensazione dinamica della pressione: L'integrazione di molle o rondelle Belleville nel design della sede della valvola regola automaticamente la pressione di tenuta in risposta alle fluttuazioni di pressione del sistema, garantendo una tenuta stabile anche durante i picchi di pressione.
Trim anti-cavitazione: Il miglioramento della struttura geometrica della sfera e della sede della valvola interrompe la formazione di bolle di vapore nei flussi ad alta velocità, impedendo l'erosione da cavitazione che provoca perdite.
Configurazione a doppio blocco e spurgo (DBB): L'adozione di due superfici di tenuta indipendenti consente di ottenere una tenuta ridondante, riducendo al minimo il rischio di perdite della valvola a sfera in applicazioni critiche come le piattaforme petrolifere.
Sistemi di monitoraggio intelligenti

I sensori integrati nelle valvole monitorano in tempo reale i dati relativi a temperatura, pressione e vibrazioni per rilevare i primi segni di perdita. Le piattaforme basate sull'intelligenza artificiale analizzano i dati in tempo reale, avvisando gli operatori prima che i problemi si aggravino. Gli algoritmi di manutenzione predittiva possono persino programmare le riparazioni durante i tempi di fermo programmati, evitando le emergenze.
Installazione e manutenzione corrette
Calibrazione della coppia: Gli attuatori devono essere calibrati per applicare una forza di chiusura precisa: una forza troppo bassa crea vuoti, mentre una forza eccessiva accelera l'usura.
Ispezioni regolari: Le tecnologie di rilevamento a ultrasuoni o a immagini termiche individuano microperdite invisibili a occhio nudo. In ambienti corrosivi, si raccomanda di sostituire le guarnizioni ogni anno, anche se non vengono rilevate perdite evidenti.
Corrispondenza dei materiali: la scelta delle valvole in base alle proprietà dei fluidi è fondamentale. Ad esempio, le valvole in acciaio inossidabile duplex resistono alle cricche da stress da solfuro nelle applicazioni per gas acidi, mentre le valvole in Hastelloy eccellono nella gestione di acidi forti.
IV. Casi di studio: Mitigazione efficace delle perdite
Stabilimento farmaceutico: Il passaggio a valvole a sfera sanitarie con guarnizioni composite in PTFE-silicone ha eliminato la contaminazione del prodotto causata dalle perdite durante la produzione di vaccini, aumentando i tassi di qualificazione dei lotti del 12%.
Impianto di trattamento delle acque reflue: L'installazione di valvole a sfera anti-intasamento con sedi autopulenti ha ridotto le perdite indotte da detriti, riducendo i costi di manutenzione annuali di 80.000 dollari.
V. Fattori chiave per la scelta delle valvole a sfera a prova di perdite

La scelta di valvole a sfera a prova di perdite richiede di considerare quanto segue:
Proprietà del fluido: Corrosità, viscosità e contenuto di particelle determinano la scelta del materiale.
Condizioni operative: Temperatura, pressione e frequenza dei cicli influenzano la progettazione delle guarnizioni e dei corpi valvola.
Requisiti normativi: Le norme sulle emissioni fuggitive (come la ISO 15848-1) possono imporre l'uso di valvole con sede metallica o l'installazione di apparecchiature per il monitoraggio delle emissioni.
Le perdite delle valvole a sfera sono un problema risolvibile, ma richiede una pianificazione preventiva. Combinando una progettazione affidabile delle valvole, materiali di alta qualità e una manutenzione intelligente, le industrie possono minimizzare i rischi, ridurre i costi e garantire operazioni sicure ed efficienti.
Per le aziende che cercano soluzioni personalizzate, le società di consulenza tecnica, tra cui Athena Engineering S.R.L., offrono servizi professionali per la selezione delle valvole e l'ottimizzazione dei sistemi, aiutando a identificare i punti critici di perdita e a implementare soluzioni a lungo termine.
