Sensori magnetici a margherita per il controllo multiasse

{{{sourceTextContent.subTitle}}}

Semplificare il cablaggio e aumentare l'efficienza con AKP18

{{{sourceTextContent.description}}}

Nell'automazione multiasse, la complessità del cablaggio può rallentare lo sviluppo e aumentare i rischi di guasto. Spesso è necessario il tracciamento simultaneo di più movimenti - lineari, rotativi o entrambi - che tradizionalmente comporta un cablaggio complesso e un maggiore impegno di installazione.

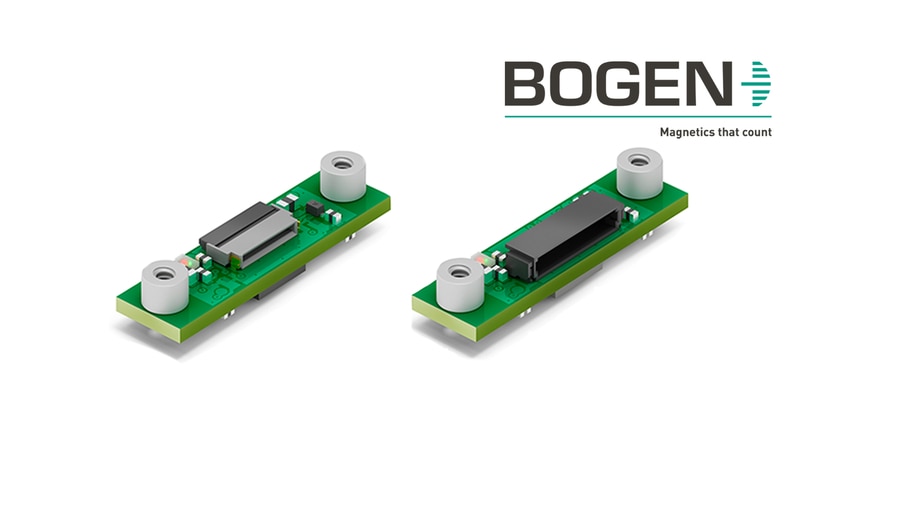

Il sensore magnetico assoluto AKP18 di BOGEN offre una soluzione più intelligente grazie alla possibilità di collegamento a margherita.

Perché il collegamento a margherita?
- È possibile collegare in serie fino a 7 sensori (tramite connettore wire-to-board)
- Meno cavi, meno ingombro: Una linea principale invece di più linee di sensori individuali
- Integrazione semplificata nei sistemi di controllo del movimento, soprattutto nelle macchine compatte o modulari

Come migliora i sistemi multiasse
- Ideale per bracci robotici, sistemi a portale e piattaforme ad assi coordinati
- Consente un feedback di posizione sincronizzato e assoluto su più assi
- Riduce il rumore elettrico e le potenziali interferenze derivanti da lunghi cablaggi

Caratteristiche tecniche
- Configurazione a margherita con connettori Molex Pico-Clasp a 12 pin e Amphenol FCI
- Supporta il protocollo BiSS-C su linee differenziali standard RS422
- Consente un'architettura di cablaggio pulita per una comunicazione affidabile da sensore a sensore.

Caso d'uso: Piattaforma robotica multiasse
In un braccio robotico a sei assi, i singoli giunti sono dotati di sensori AKP18. Invece di collegamenti separati per ciascun encoder, i sensori sono collegati a margherita lungo il braccio utilizzando i connettori Molex Pico-Clasp e Amphenol FCI consigliati.

Risultato:
- 60% di riduzione del cablaggio
- Integrazione semplificata del controllo tramite BISS-C
- Messa in servizio più rapida e maggiore affidabilità del sistema

→ Controllo del movimento più efficiente con minore sforzo di progettazione
