Qual è la differenza tra i dispositivi di protezione dalle sovratensioni di tipo 1, 2 e 3?

{{{sourceTextContent.subTitle}}}

Qual è la differenza tra i dispositivi di protezione dalle sovratensioni di tipo 1, 2 e 3?

{{{sourceTextContent.description}}}

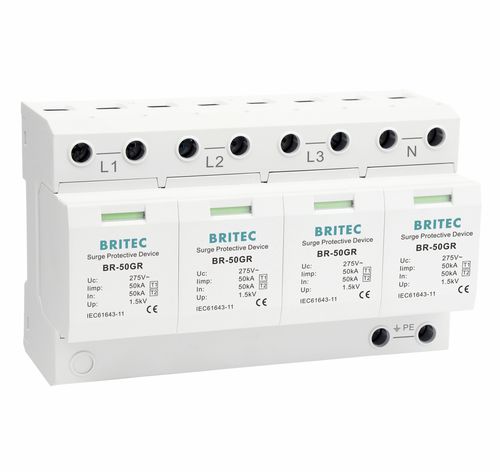

Tipo 1

I dispositivi di protezione contro le sovratensioni (SPD) di tipo 1 sono destinati all'installazione tra il secondario del trasformatore di servizio e il lato linea del dispositivo di sovracorrente dell'apparecchiatura di servizio, nonché il lato del carico, comprese le prese del contatore di wattora, e sono destinati ad essere installati senza un dispositivo di protezione da sovracorrente esterno. I dispositivi di tipo 1 sono a doppia classificazione anche per le applicazioni di tipo 2, fornendo le massime valutazioni disponibili per l'installazione all'ingresso di servizio.

Il tipo 1 SPD può scaricare la corrente di fulmine con forma d'onda 10/350μs. Questo, se richiesto, sarà installato nel quadro di distribuzione primaria all'origine dell'installazione elettrica. Un SPD di tipo 1 non offre da solo il livello di protezione richiesto e deve essere usato insieme a dispositivi coordinati di tipo 2. Un'installazione con un sistema di protezione dai fulmini richiederà un SPD di tipo 1.

Tipo 2

Gli SPD di tipo 2 sono destinati all'installazione sul lato del carico del dispositivo di sovracorrente dell'attrezzatura di servizio, compresi gli SPD situati nel pannello di derivazione.

Tipo 2 SPD può scaricare 8/20μs onda di corrente, possono prevenire il danno di sovratensione transitoria nelle installazioni elettriche e protegge le attrezzature collegate ad esso. Di solito utilizza la tecnologia dei varistori di ossido di metallo (MOV). Il dispositivo verrebbe normalmente installato nei quadri di sottodistribuzione e nel quadro di distribuzione primaria se non ci fosse il requisito di un dispositivo di tipo 1

Tipo 3

Questi SPD hanno una bassa capacità di scarica. Devono quindi essere installati solo come supplemento agli SPD di tipo 2 e in prossimità di carichi sensibili. Gli SPD di tipo 3 sono caratterizzati da una combinazione di onde di tensione (1,2/50 μs) e onde di corrente (8/20 μs).

Gli SPD di tipo 3 sono normalmente installati subito prima dell'apparecchiatura protetta.

Terminologia

Iimp - Corrente d'impulso degli SPD di tipo 1 con forma d'onda 10/350 μs

In - Corrente di scarica normale degli SPD di tipo 2 con forma d'onda 8/20 μs

Imax- Corrente di scarica massima degli SPD di tipo 2 con forma d'onda 8/20 μs

Up - La tensione residua che si misura attraverso il terminale dell'SPD quando viene applicato In

Uc - La tensione massima che può essere applicata continuamente all'SPD senza danneggiare l'SPD

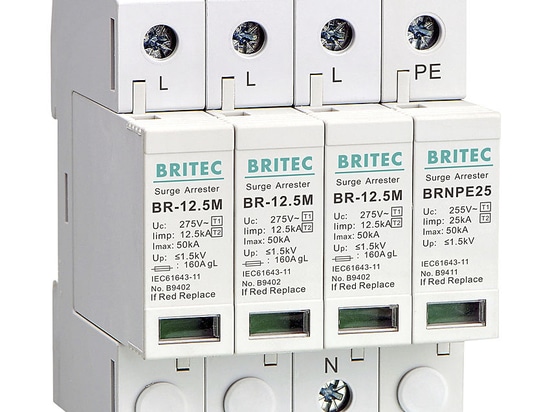

Britec Electric offre una gamma completa di dispositivi di protezione da sovratensioni tra cui Tipo 1, Tipo 1 +2, Tipo 2 e Tipo 3 SPD.
