Presentiamo un ricetrasmettitore radio DSSS compatto a 2,4 GHz progettato per la telemetria e il telecontrollo industriali

{{{sourceTextContent.subTitle}}}

Modulo ricetrasmettitore radio a banda stretta

{{{sourceTextContent.description}}}

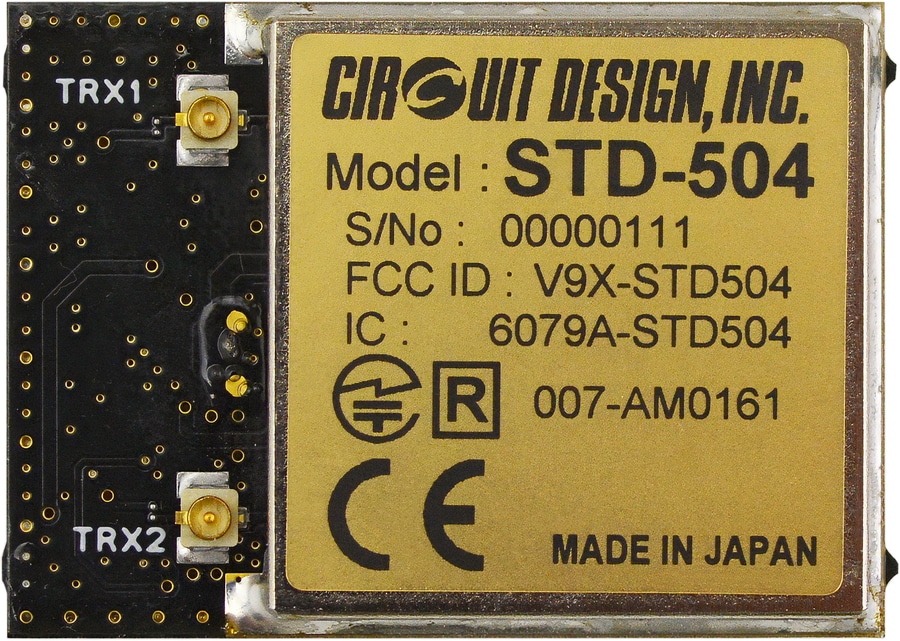

L'STD-504 è un ricetrasmettitore radio DSSS compatto a 2,4 GHz progettato per la telemetria e il telecontrollo industriali. Integra un ricevitore a diversità vera e una diversità di trasmissione per garantire collegamenti affidabili in ambienti congestionati a 2,4 GHz. Il modulo supporta il funzionamento a bassa potenza e a batteria, fornisce un’interfaccia dati RF trasparente per i protocolli utente ed è configurabile tramite un’interfaccia di comando UART. Certificazioni
Conforme alle norme EN 300 328, FCC Parte 15.247 degli Stati Uniti, ISED RSS-210 del Canada e ARIB STD-T66 del Giappone, consentendo l’impiego a livello globale.

Caratteristiche
Certificazioni di conformità CE, FCC, ISED e ARIB
Modulazione a spettro diffuso a sequenza diretta (DSSS)
Opzione di passo di canale controllata tramite il pin CHC
Ricevitore a vera diversità (due circuiti riceventi integrati)
Diversity del trasmettitore
Impostazioni del modulo tramite comandi UART dedicati
Interfaccia trasparente per la comunicazione dati RF (DO/DI/CLK)
Funzionamento a basso consumo adatto all’uso con batteria; 75 canali
Portata di comunicazione in linea di vista: 300 m
Sensore di temperatura integrato

Applicazioni
Telecontrollo industriale
Sistemi di telemetria

Specifiche (sintesi)
Standard applicabili: EN 300 328; FCC parte 15.247; ARIB STD-T66; ISED RSS-210
Metodo di comunicazione: Simplex
Metodo di trasmissione: Spettro diffuso a sequenza diretta
Tipo di emissione: F1D (FSK)
Frequenza: da 2402,5 a 2476,5 MHz
Spaziatura tra i canali: 1 MHz
Velocità di trasmissione dati (RF): 19,2 kbps
Frequenza di chip: 288 kcps
Connettori RF: MHF x 2
Codice di diffusione: 15 chip (sequenza M: 111101010001100)
Intervallo di temperatura di funzionamento: da -30 a +70 °C (senza condensa)
Tensione di alimentazione: da 3,3 a 5,0 V CC (massimo assoluto 5,5 V)
Corrente di alimentazione: TX 55 mA (tipica); RX 60 mA (tipica)
Dimensioni: 40 x 29 x 5,5 mm
Peso: 10 g
Potenza di uscita RF: < 10 mW (e.i.r.p.)
Ingresso dati TX: digitale L = GND, H = Vref
Livello di ingresso RF (RX): < -13 dBm
Sensibilità del ricevitore: -93 dBm (19,2 kbps, BER 0,1%)
Porte dell’interfaccia dati RF: DO / DI / CLK (velocità di trasmissione dati 19,2 kbps; sincronizzazione: CLK)
Porte dell’interfaccia di comando: TXD / RXD (comunicazione UART, formato RS232C; asincrona)
Velocità di trasmissione UART supportate: 19,2 k / 38,4 k / 57,6 kbps
Controllo di flusso: Nessuno
Altri parametri UART: Lunghezza dati 8 bit; Parità: Nessuna; Bit di stop: 2
