Il sistema di monitoraggio integrato ComNav per il rischio di frana a Zhejiang Lishui

{{{sourceTextContent.subTitle}}}

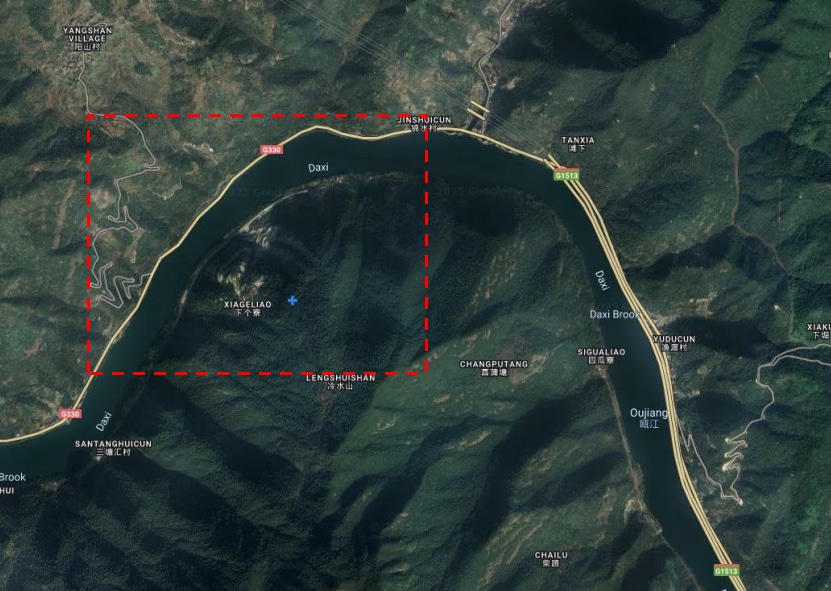

L'area di Xia Ge Liao nel villaggio di Jinshui è stata identificata come zona a rischio di frana.

{{{sourceTextContent.description}}}

Le continue e abbondanti precipitazioni hanno aumentato la saturazione del suolo e il peso del pendio, riducendo al contempo la resistenza al taglio del suolo e della roccia, con conseguente diminuzione della stabilità del pendio e potenziali rischi come frane e crolli. Il progetto mira a condurre una valutazione scientifica e un monitoraggio dei rischi di disastri geologici nell'area per garantire la sicurezza dei residenti e delle proprietà locali.

Sfida del progetto
Monitorare il rischio di frane in aree con terreni instabili e frequenti precipitazioni intense.
Garantire un monitoraggio continuo e affidabile di più punti di disastro su un terreno complesso.
Raccogliere dati in tempo reale e trasmettere informazioni di preallarme in condizioni ambientali difficili.

Informazioni sul cliente
Cliente: Istituto cinese di monitoraggio dell'ambiente geologico (CGEM)
Sito web ufficiale: www.cgem.org.cn

Tempistica del progetto
Novembre 2024 (completamento della prova sul campo)

Ubicazione del progetto
Villaggio di Jinshui, città di Lishui, provincia di Zhejiang, Cina

Apparecchiature utilizzate
Ricevitori GNSS (A300, A500)
Radar per pendii MS-SAR1000
Misuratore di fessure
Inclinometro
Secchiello ribaltabile per la pioggia
Strumenti di monitoraggio dell'umidità del suolo
Dispositivi di allarme sonoro e luminoso intelligenti

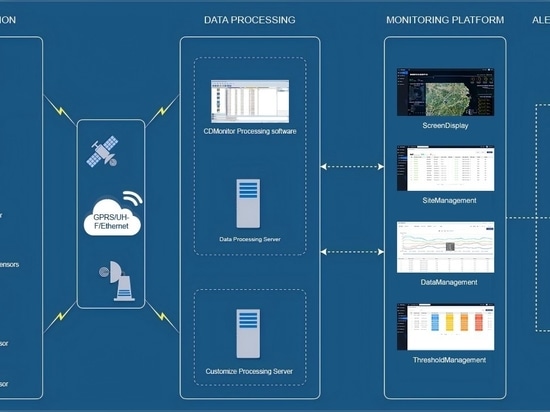

Piattaforma di progettazione e monitoraggio del sistema

Il sistema di monitoraggio delle frane a Xia Ge Liao, nel villaggio di Jinshui, nella città di Lishui, è costituito da tre componenti principali: sistemi di sensori per i punti di monitoraggio, un centro di controllo e una piattaforma automatizzata di monitoraggio e allarme rapido. Insieme, formano un ciclo completo che va dalla raccolta ed elaborazione dei dati all'emissione di allarmi, garantendo un monitoraggio in tempo reale e per tutte le stagioni dei rischi di frana. Il sistema adotta una soluzione di monitoraggio con fusione di più fonti che combina ricevitori GNSS, radar di pendenza e sensori ambientali multipli, consentendo l'acquisizione continua di dati di alta precisione.

Sistema di sensori per punti di monitoraggio
Il sistema di sensori del punto di monitoraggio a Xia Ge Liao, nel villaggio di Jinshui, nella città di Lishui, è costituito da più sensori ad alta precisione che consentono di monitorare la stabilità dei pendii in qualsiasi condizione atmosferica. I ricevitori GNSS A300 e A500, combinati con il radar per pendii MS-SAR1000 e i misuratori di crepe, possono ottenere dati di monitoraggio 3D cielo-terra in tempo reale dai punti di monitoraggio, consentendo l'analisi dello spostamento dinamico dei pendii e delle tendenze di deformazione a lungo termine.

i pluviometri a secchio ribaltabile registrano le precipitazioni in tempo reale, fornendo dati idrologici per la valutazione del rischio di frana. Questi misuratori monitorano l'intensità e la distribuzione delle precipitazioni, consentendo di prevedere meglio i potenziali cedimenti dei versanti dovuti all'infiltrazione dell'acqua.

gli strumenti di monitoraggio dell'umidità del suolo misurano il contenuto d'acqua e la temperatura a varie profondità del suolo. Questi dati in tempo reale sono fondamentali per la valutazione della stabilità dei pendii, in quanto aiutano a capire come le variazioni di umidità influenzino il comportamento del suolo a diverse profondità, consentendo valutazioni più accurate del rischio.

i tiltmetri tracciano l'inclinazione del pendio in tempo reale, rilevando eventuali deformazioni anomale. Questi dispositivi sono essenziali per identificare i primi segni di instabilità, offrendo dati preziosi per la valutazione del rischio di frana.

i dispositivi di allarme sonoro e luminoso sono collegati ai sensori per fornire avvisi immediati in loco. In caso di letture anomale, questi allarmi assicurano che il personale riceva notifiche tempestive, migliorando le misure di sicurezza sul campo.

Grazie alla fusione di dati da più fonti, il sistema consente il monitoraggio automatico in tempo reale di parametri critici come lo spostamento del pendio, l'umidità del suolo e le precipitazioni. Questa integrazione fornisce una base completa e solida per la valutazione del rischio e il processo decisionale nella gestione delle frane.

Piattaforma di monitoraggio automatico e di allarme precoce

La piattaforma di monitoraggio automatico e di allerta precoce è il cuore del sistema e fornisce la gestione delle informazioni, la visualizzazione dei dati e l'analisi intelligente. La piattaforma riceve i dati dai ricevitori GNSS, dai radar di pendenza e da altri sensori in tempo reale, li memorizza, li analizza e li elabora online. I dati di monitoraggio vengono confrontati automaticamente con le soglie preimpostate per determinare i livelli di allarme. Quando le soglie vengono superate, la piattaforma attiva avvisi automatici, compresi allarmi sonori e luminosi e notifiche remote al personale interessato. Gli utenti possono accedere a mappe in tempo reale, allo stato del progetto e ai dati storici da remoto, supportando la gestione collaborativa tra più utenti. La piattaforma genera anche rapporti di monitoraggio che riassumono lo stato operativo di tutti i punti di monitoraggio e le registrazioni degli allarmi, supportando la prevenzione dei disastri e la gestione dei rischi.

Trasmissione e comunicazione dei dati

Il sistema utilizza diversi metodi di comunicazione wireless, tra cui 4G, NB-IoT e LoRa, per trasmettere i dati di monitoraggio al server del centro di controllo in tempo reale, garantendo un flusso di informazioni continuo e affidabile. Questa trasmissione stabile dei dati consente il monitoraggio in tutte le condizioni atmosferiche e la risposta rapida in condizioni non presidiate, rendendo la gestione del rischio di frana più efficiente e scientifica.

Rete di monitoraggio
La rete di monitoraggio è disposta intorno alle aree a rischio di frana, con punti di monitoraggio chiave che comprendono stazioni di base GNSS e sensori ambientali. Questi punti tracciano lo spostamento e la stabilità dei pendii in tempo reale, trasmettendo i dati a un server centrale per la gestione centralizzata e l'analisi unificata.

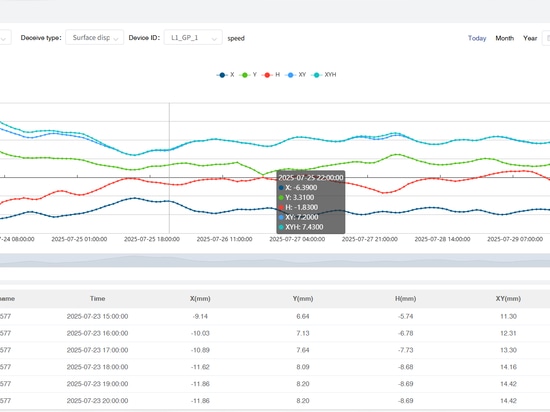

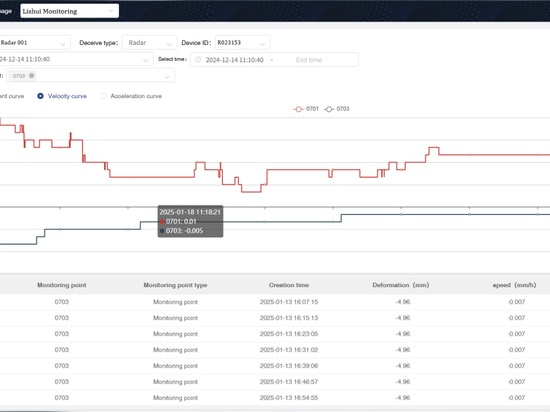

Dati sulla deformazione
I dati sulle deformazioni raccolti dai ricevitori GNSS, dai radar di pendenza e da altri sensori vengono visualizzati in tempo reale sulla piattaforma di monitoraggio, mostrando i cambiamenti nella stabilità del pendio. Il sistema è in grado di generare automaticamente avvisi quando vengono superate le soglie, consentendo al personale competente di adottare misure di intervento rapide e di ridurre i rischi potenziali.

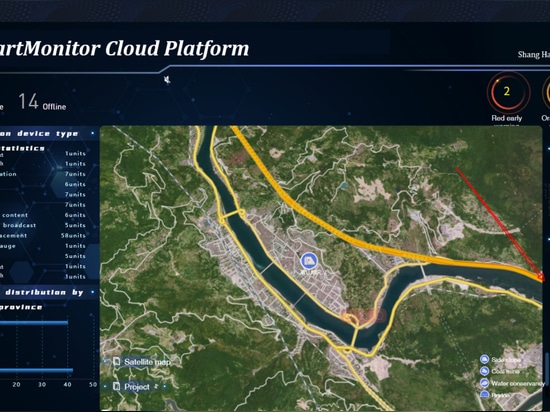

Visualizzazione della piattaforma cloud

La piattaforma cloud COMNAV SmartMonitor può visualizzare la distribuzione in tempo reale dei progetti cartografici e le informazioni di allarme in tempo reale, supportando la gestione dei progetti, la gestione dei dispositivi, la gestione dei dati, nonché la gestione delle soglie di allarme e l'esportazione dei rapporti.

Permette agli utenti di accedere a informazioni complete sui progetti, consentendo loro di selezionare un progetto specifico e di visualizzarne i dati dettagliati. Fornisce inoltre dettagli precisi sulla posizione di ciascun sito all'interno del progetto, tra cui latitudine, longitudine, altitudine, stato online e ora dell'ultimo aggiornamento. Gli utenti possono analizzare i dati e visualizzare grafici a linee suddivisi per tipo di dispositivo e orario, con la possibilità di passare da una categoria di monitoraggio all'altra per visualizzare vari tipi di dati e immagini. Il sistema supporta la visualizzazione di singoli, multipli o tutti i tipi di dati e offre la possibilità di esportare sia i dati di monitoraggio che le immagini. Inoltre, facilita la gestione delle soglie di allarme, l'assegnazione di personale responsabile, la visualizzazione di panoramiche del progetto e l'esportazione di rapporti dettagliati.

Sintesi del progetto
Il progetto di monitoraggio delle frane di Lishui, realizzato da ComNav Technology, fornisce una soluzione affidabile di monitoraggio in tempo reale e di allerta precoce per i rischi di frana. Combinando ricevitori GNSS, radar di pendenza e vari sensori ambientali, il sistema migliora la capacità di prevedere e prevenire i rischi di frana, garantendo la sicurezza delle comunità e delle infrastrutture locali. Il sistema supporta il funzionamento in tutte le condizioni atmosferiche e non presidiato, mantenendo la stabilità anche in condizioni climatiche estreme come tifoni, piogge intense e nebbia fitta, fornendo un forte supporto per la risposta rapida e il monitoraggio dei pendii in tempo reale.

Oltre a Lishui, ComNav ha contribuito a diversi progetti di monitoraggio in varie regioni della Cina, tra cui Chongqing, Wuhan e Shandong. Questi progetti, caratterizzati da condizioni ambientali e geologiche uniche, dimostrano la versatilità della tecnologia ComNav nel rispondere a diverse esigenze di monitoraggio. I nostri ricevitori GNSS, i radar di pendenza e i sensori ambientali continuano a svolgere un ruolo cruciale nel sostenere la sicurezza e la resilienza delle comunità locali.

Se avete esigenze di monitoraggio o richieste di informazioni, non esitate a contattarci in qualsiasi momento. Siamo sempre pronti ad aiutarvi!
