Tecnologia a camera di vapore

{{{sourceTextContent.subTitle}}}

Dissipatore di calore

{{{sourceTextContent.description}}}

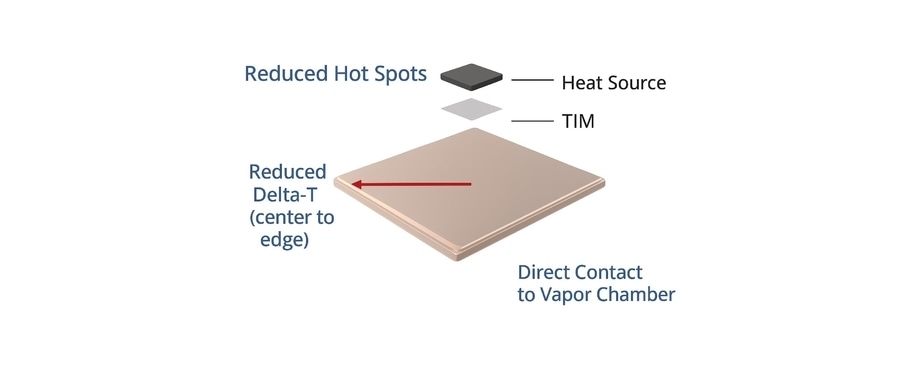

Una camera di vapore è un tubo di calore per pialle che comprende:

un evaporatore (che entra in contatto con l'area di ingresso del calore)
una camera di vapore sigillata contenente un fluido di lavoro (vedi sotto) che trasferisce il calore dall'evaporatore al condensatore
un condensatore dove il calore trasferito si raffredda sulle superfici del condensatore
Dissipazione di calore bidimensionale.

Le camere di vapore sono spesso confuse con le heatpipes e, sebbene presentino alcune somiglianze, sono molto diverse. Le heatpipe conducono il calore a distanza da un'estremità all'altra in una struttura lineare, mentre le camere di vapore diffondono uniformemente il calore dissipato.


Tabella di confronto: Camera di vapore vs Heat Pipe
Camera di vapore Tubo di calore
Applicazione Dissipa il calore direttamente sul dispositivo da raffreddare Sposta la dissipazione del calore in un'altra parte del sistema
Fattore di forma Piastre stampate in alto e in basso che possono assumere la forma dell'elettronica da raffreddare Tubo conduttore di piccolo diametro (da 3 mm a 10 mm)
Forme Forme complesse dovute al processo di stampaggio Rotonde, appiattite o formate in qualsiasi direzione.
Dimensioni Piccole (spessore da 1 mm a 5 mm). Può essere formato in base alle dimensioni dell'elettronica da raffreddare Tubo di diametro da 3 mm a 10 mm che può essere appiattito in forme ovali e può essere lungo 500 mm
Montaggio alla sorgente di calore Posizionamento diretto sull'elettronica da raffreddare tramite fori passanti per il fissaggio Per lo più, contatto indiretto a meno che la piastra di interfaccia non sia piatta rispetto al profilo del dispositivo da raffreddare.
Sorgente di calore Contatto diretto con la sorgente di calore, pressione di montaggio fino a 90psi Una piastra di base entra in contatto con la sorgente di calore, ma il dissipatore può essere posizionato a distanza (>150 mm) dalla sorgente di calore collegata dal tubo di calore.
Qmax T(spessore)=5mm > 400W, T=3mm > 200W, t=1mm > 60W ∅5 > 20W, ∅6 > 40W, ∅8 >60W
Costo
