Spiegazione della camera anecoica: tipologie, standard di progettazione e come effettuare i test senza una camera anecoica
{{{sourceTextContent.subTitle}}}
Una guida pratica alle camere anecoiche, alle principali norme, ai fattori di progettazione e ai metodi alternativi di prova acustica.
{{{sourceTextContent.description}}}
Una camera anecoica è un locale progettato per assorbire i riflessi sonori e creare un ambiente acustico controllato. Le sue pareti, il soffitto e, nel caso di una camera anecoica completa, anche il pavimento sono rivestiti con assorbitori a forma di cuneo che impediscono alle onde sonore di rimbalzare all’interno del locale.
Ciò ricrea le condizioni di campo libero, simili a quelle che si hanno quando si misura una sorgente sonora all’aria aperta, in assenza di superfici riflettenti nelle vicinanze. Per le misurazioni acustiche quali la potenza sonora, la direttività e la risposta in frequenza, questo tipo di ambiente controllato contribuisce a produrre risultati ripetibili e conformi alle norme. In assenza di tale ambiente, i riflessi della stanza possono influenzare la misurazione e far sì che i risultati dipendano più dalla stanza che dal prodotto sottoposto a prova.

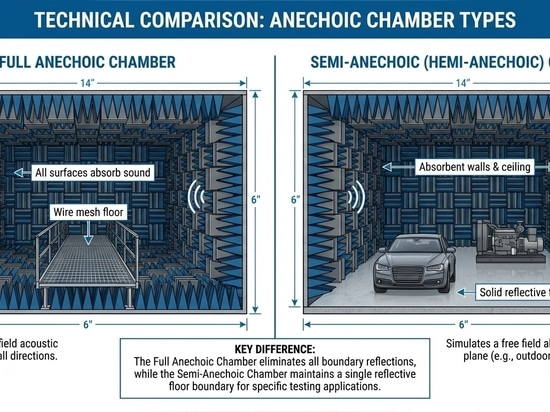

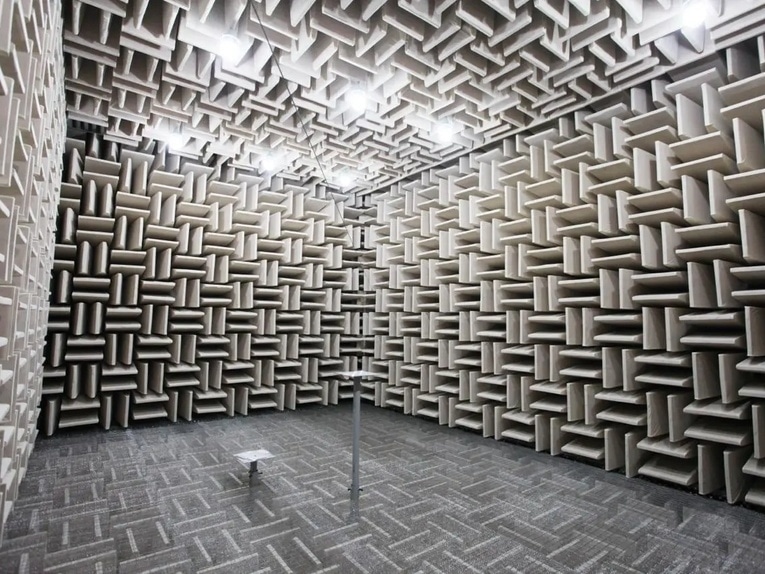

Camere anecoiche complete vs camere semi-anecoiche
Superfici assorbenti: Camera anecoica completa: tutte e 6 le superfici sono assorbenti, comprese pareti, soffitto e pavimento. Camera semi-anecoica: 5 superfici sono assorbenti, comprese pareti e soffitto, mentre il pavimento rimane riflettente.
Pavimento: camera anecoica completa: rete metallica o griglia metallica perforata sospesa sopra gli assorbitori. Camera semi-anecoica: pavimento solido, portante, in calcestruzzo o acciaio.
Condizioni acustiche: camera anecoica completa: condizioni di campo libero senza riflessi da nessuna direzione. Camera semi-anecoica: condizioni di campo libero su un piano riflettente.
Capacità di carico: Camera anecoica completa: capacità di carico limitata poiché le attrezzature pesanti non possono essere collocate direttamente sul pavimento sospeso. Camera semi-anecoica: adatta a veicoli, macchinari e attrezzature industriali.
Standard di riferimento: camera anecoica completa: comunemente utilizzata per la misurazione di precisione della potenza sonora secondo la norma ISO 3745. Camera semi-anecoica: comunemente utilizzata per la misurazione ingegneristica della potenza sonora secondo la norma ISO 3744 e, in alcuni casi, secondo la norma ISO 3745.
Applicazioni tipiche: camera anecoica completa: taratura di microfoni, caratterizzazione di altoparlanti e ricerca sull’udito. Camera semi-anecoica: NVH automobilistico, prove di rumore sui prodotti e prove su macchinari industriali.
Costo: camera anecoica completa: costo più elevato poiché il trattamento del pavimento aggiunge complessità. Camera semi-anecoica: costo inferiore poiché il pavimento non necessita di trattamento fonoassorbente.
Nei test acustici industriali, le camere semi-anecoiche sono più comuni poiché molti oggetti da testare, come automobili, elettrodomestici, compressori e utensili elettrici, sono troppo pesanti per un pavimento sospeso in rete metallica.
Norme che possono richiedere una camera anecoica
ISO 3745: Misurazione di precisione della potenza sonora. Si tratta di una norma fondamentale per la determinazione della potenza sonora. Richiede una camera anecoica completa o emianecoica che soddisfi rigorosi limiti di deviazione dal campo libero nell’intervallo di frequenza richiesto. La camera deve dimostrare che la legge dell’inverso del quadrato sia rispettata entro la tolleranza specificata nelle posizioni di misura.
Frequenza di taglio tipica: il limite utilizzabile per le basse frequenze è spesso compreso tra 80 e 200 Hz, a seconda delle dimensioni della camera e della profondità del cuneo. Al di sotto della frequenza di taglio, la camera non si comporta più come un vero e proprio campo libero.
ISO 3744: Misurazione ingegneristica della potenza sonora. Questa norma è meno rigorosa della ISO 3745, ma richiede comunque un ambiente semi-anecoico adeguato. Consente correzioni ambientali quando la stanza non è perfettamente anecoica, il che la rende pratica per le celle di prova nei reparti di produzione e altri spazi che si avvicinano alle condizioni di campo libero.
ISO 26101: Qualificazione degli ambienti in campo libero. Questa norma definisce come verificare se una stanza soddisfa i requisiti del campo libero. Viene utilizzata per qualificare una camera anecoica o emi-anecoica e confermare che le sue prestazioni acustiche corrispondano a quelle dichiarate.
Altre norme correlate: ECMA-74 per la misurazione del rumore delle apparecchiature IT; ANSI S12.55 e ANSI S12.56 come equivalenti nordamericani delle norme ISO 3744 e ISO 3745; e da ISO 11201 a ISO 11205 per i metodi di determinazione del livello di pressione sonora, alcuni dei quali richiedono condizioni di campo libero.

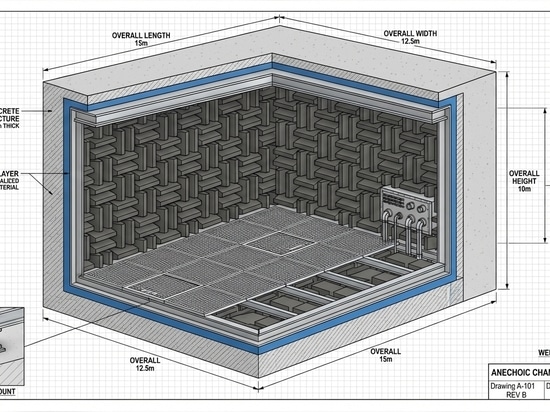

Considerazioni chiave sulla progettazione
Dimensioni della camera e volume utilizzabile: Le dimensioni fisiche della camera influenzano la frequenza utilizzabile più bassa. Come regola generale, la camera dovrebbe essere sufficientemente ampia da garantire che la distanza tra la sorgente sonora e ciascun microfono di misura sia pari ad almeno una lunghezza d’onda alla frequenza più bassa di interesse.
Esempio: per una frequenza di taglio di 100 Hz, la distanza tra la sorgente e il microfono è di circa 3,4 metri. Ciò significa che le dimensioni interne di una camera emianecoica, esclusi i cunei, potrebbero dover essere di circa 7-8 metri per lato.
Cunei fonoassorbenti: la profondità dei cunei fonoassorbenti determina le prestazioni alle basse frequenze. Cunei più profondi assorbono le frequenze più basse.
Profondità dei cunei: 200 mm corrispondono a una frequenza di taglio approssimativa per le basse frequenze di 500 Hz; 500 mm corrispondono a circa 200 Hz; 1000 mm corrispondono a circa 80-100 Hz.
Materiali dei cunei: i materiali più comuni includono la schiuma di melamina e la fibra di vetro. La schiuma di melamina è leggera e ignifuga, mentre la fibra di vetro può fornire un assorbimento delle basse frequenze più efficace ma è più pesante.
Rumore di fondo: una camera anecoica deve inoltre essere isolata dal rumore esterno. Il livello di rumore ambientale all’interno della camera dovrebbe essere inferiore di almeno 6 dB, e preferibilmente di 15 dB, rispetto al livello di pressione sonora generato dall’oggetto in prova nelle posizioni di misurazione.
Struttura di isolamento acustico: ciò richiede solitamente più strati di materiali da costruzione pesanti, come calcestruzzo e acciaio, oltre a un montaggio isolato dalle vibrazioni per ridurre la trasmissione del rumore strutturale.
Isolamento dalle vibrazioni: per i test NVH, in particolare nelle applicazioni automobilistiche, il pavimento potrebbe necessitare di fondamenta isolate dalle vibrazioni o di sistemi di montaggio con molle pneumatiche. Ciò impedisce che le vibrazioni del simulatore stradale o del dinamometro influenzino l’ambiente di misurazione acustica.
Test senza una camera anecoica completa
Una struttura anecoica appositamente costruita può richiedere un investimento ingente, pertanto non tutte le organizzazioni possono giustificare l’acquisto di una camera completa. A seconda del prodotto e dell’obiettivo di misurazione, è possibile ricorrere a diverse alternative pratiche.
Metodo dell’intensità sonora: le prove di intensità sonora, descritte nella norma ISO 9614, sono meno sensibili alle riflessioni ambientali poiché l’intensità è una grandezza vettoriale. È in grado di distinguere il suono in uscita dalla sorgente dal suono riflesso in entrata proveniente dalle superfici circostanti. Ciò rende possibile l’esecuzione di prove di potenza sonora in ambienti ordinari senza un trattamento anecoico completo. Il compromesso è che richiede sonde di intensità specializzate e procedure più complesse.
Cabine di prova acustiche: per prodotti di piccole dimensioni quali dispositivi elettronici, componenti e trasduttori, una cabina di prova acustica da tavolo è in grado di fornire un ambiente controllato e a basso rumore all’interno di una gamma di frequenze definita. È molto più compatta ed economica rispetto a una camera completa e può essere utilizzata direttamente su una linea di produzione.

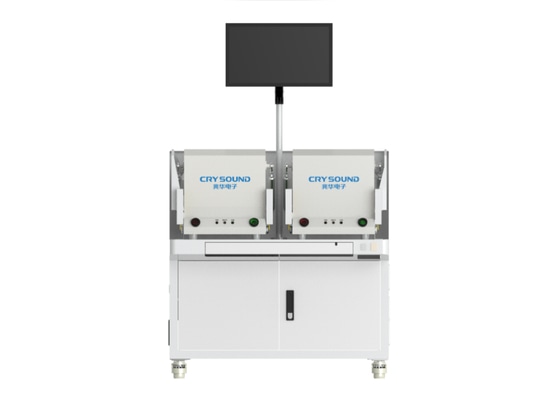

Opzioni di camere di prova acustiche CRYSOUND: la camera di prova acustica pneumatica CRY723 è una camera compatta di tipo a guscio adatta per smartphone e dispositivi indossabili wireless. La camera di prova acustica pneumatica CRY725 è progettata per dispositivi wireless più grandi, come laptop e walkie-talkie. La camera di prova acustica pneumatica CRY7865 offre sia isolamento acustico che schermatura RF per i test audio e di rumore in linea di produzione di dispositivi elettronici wireless. La camera ultra-silenziosa CRY7412 utilizza un design a doppio guscio per testare suoni molto deboli in ambienti rumorosi.
Vantaggio per la linea di produzione: queste camere di prova acustiche supportano il funzionamento pneumatico, consentendo un caricamento rapido e ripetibile dei dispositivi in prova. Rappresentano alternative pratiche quando per l’applicazione non è necessaria una camera anecoica completa.

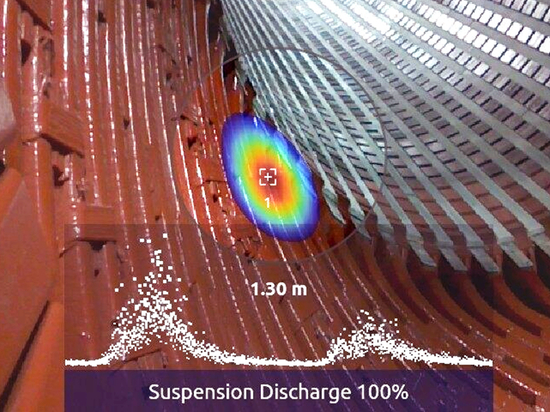

Array acustici portatili: le telecamere di imaging acustico possono identificare e localizzare le fonti di rumore in fabbriche, linee di produzione e ambienti sul campo senza trattamento anecoico. Non sostituiscono le misurazioni della potenza sonora conformi alle norme, ma sono preziose per una rapida diagnosi delle fonti di rumore.
Telecamera acustica SonoCam Pi serie CRY8500: questa telecamera acustica portatile fornisce la visualizzazione in tempo reale delle sorgenti sonore ed è adatta agli ingegneri di ricerca e sviluppo che lavorano sull’identificazione delle fonti di rumore nel settore NVH automobilistico, nelle apparecchiature industriali e nell’elettronica di consumo.
Misura della potenza sonora in situ: la norma ISO 3744 prevede l’utilizzo di fattori di correzione ambientali per tenere conto delle riflessioni ambientali. Se la correzione è minima, spesso inferiore a circa 2 dB, la misura della potenza sonora può essere eseguita in uno spazio industriale ragionevolmente silenzioso senza una camera anecoica dedicata.
SonoDAQ Pro e OpenTest: il sistema di acquisizione dati SonoDAQ Pro, abbinato al software OpenTest, supporta il calcolo automatico della potenza sonora con correzioni ambientali, aiutando gli utenti a eseguire misurazioni conformi alle norme senza una camera anecoica dedicata.
Domande frequenti
Quanto costa una camera anecoica? Il costo dipende dalle dimensioni della camera, dai requisiti prestazionali e dalla frequenza di taglio. Una piccola camera emi-anecoica per il collaudo di componenti può costare da circa 100.000 a 300.000 USD, mentre una grande camera di livello automobilistico può superare i 2 milioni di USD. Per i prodotti più piccoli, le cabine di prova acustiche possono fornire un isolamento adeguato a un costo molto inferiore.
Qual è la differenza tra una camera anecoica e una stanza insonorizzata? Una stanza insonorizzata impedisce l’ingresso del rumore esterno, ma non assorbe necessariamente i riflessi interni. Una camera anecoica blocca sia il rumore esterno sia i riflessi interni, creando un ambiente a campo libero per misurazioni acustiche di precisione.
È possibile effettuare prove acustiche senza una camera anecoica? Sì. A seconda dell’applicazione, le alternative includono le cabine di prova acustiche per prodotti di piccole dimensioni, i metodi basati sull’intensità sonora secondo la norma ISO 9614, le telecamere portatili per l’imaging acustico come la CRY8500 SonoCam Pi e le misurazioni in situ con correzioni ambientali utilizzando sistemi come SonoDAQ Pro.
Quale gamma di frequenze copre una camera anecoica? La gamma utilizzabile dipende dalla profondità del cuneo e dalle dimensioni della camera. Molte camere sono efficaci a partire dalla loro frequenza di taglio, spesso compresa tra 80 e 200 Hz, fino a 20 kHz o oltre. Al di sotto della frequenza di taglio, le prestazioni di assorbimento non sono più sufficienti.
Come viene qualificata una camera anecoica? La qualificazione della camera segue la norma ISO 26101. Ciò verifica che la pressione sonora diminuisca secondo la legge dell’inverso del quadrato, tipicamente di 6 dB per ogni raddoppio della distanza, entro la tolleranza richiesta nelle posizioni di misura.
Conclusione
Le camere anecoiche rimangono una delle soluzioni più affidabili per le misurazioni acustiche di precisione, ma non sono l’unica opzione. La soluzione giusta dipende dal prodotto, dallo standard di prova, dalla precisione richiesta e dalle condizioni della struttura a disposizione.
Per alcune applicazioni è necessaria una camera anecoica completa o una camera semi-anecoica. Per altre, una camera di prova acustica compatta, un sistema di imaging acustico portatile, il metodo dell’intensità sonora o l’approccio basato sulla potenza sonora in situ possono rappresentare una soluzione pratica ed economica.
CRYSOUND offre soluzioni che spaziano dalle camere anecoiche costruite su misura alle cabine di prova acustiche portatili, alle telecamere di imaging acustico, ai sistemi di acquisizione dati e al software di misurazione, aiutando gli utenti a ottenere risultati acustici accurati in presenza di diversi vincoli di prova.
