Soluzioni di analisi laser Raman di Cubic Instruments per un controllo preciso dell'atmosfera di nitrurazione

{{{sourceTextContent.subTitle}}}

Miglioramento della qualità delle superfici e della coerenza dei processi con le soluzioni di monitoraggio dei gas NH3/H2 in tempo reale di Cubic Instruments

{{{sourceTextContent.description}}}

Il contesto: Sfide nel processo di nitrurazione gassosa

La nitrurazione è un trattamento superficiale avanzato dell'acciaio che introduce atomi di azoto nelle superfici dell'acciaio a temperature controllate, creando uno strato superficiale ad alta durezza e resistente all'usura e preservando la tenacità del materiale di base. Tra i metodi a gas, a liquido e al plasma (ionico), la nitrurazione a gas offre vantaggi distinti: un controllo preciso della temperatura, un'eccellente copertura di geometrie complesse e una formazione coerente della profondità del bossolo. La nitrurazione a gas funziona in modo eccezionale con acciai legati e acciai a basso tenore di carbonio, rendendola essenziale per i componenti critici delle trasmissioni automobilistiche, delle parti aerospaziali, degli utensili di precisione, degli stampi a iniezione e dei macchinari ad alte prestazioni.

Tuttavia, i severi requisiti atmosferici della nitrurazione gassosa presentano sfide tecniche significative. Il processo si basa su reazioni chimiche attentamente controllate tra ammoniaca (NH3) e idrogeno (H2) per spingere gli atomi di azoto nella superficie dell'acciaio. Anche lievi variazioni nelle concentrazioni di gas possono portare a:
Durezza superficiale non uniforme: riduzione della durata dei componenti
Profondità della cassa incoerente: compromette la capacità di carico
Formazione di uno strato bianco: causa di fragilità superficiale e cricche
Distorsione dimensionale: richiede una costosa rilavorazione

Parametri critici per un controllo efficace della nitrurazione gassosa

La nitrurazione a gas richiede un controllo preciso della composizione dell'atmosfera del forno per ottenere risultati costanti. I parametri chiave che devono essere costantemente monitorati sono:
La concentrazione di ammoniaca (NH3) è essenziale per controllare il potenziale di nitrurazione e la profondità di penetrazione dell'azoto. Il mantenimento del tasso di dissociazione ottimale tra il 15-30% previene la formazione di strati bianchi e la fragilità superficiale, garantendo direttamente la qualità della superficie temprata.
La concentrazione di idrogeno (H2) è un parametro critico utilizzato nel calcolo del potenziale di nitrurazione (Kn). Quando i livelli di H2 superano il 70%, indicano un'eccessiva dissociazione dell'ammoniaca che può compromettere il processo. Livelli adeguati di idrogeno garantiscono un assorbimento ottimale dell'azoto nella superficie dell'acciaio.
Il potenziale di nitrurazione (Kn = pNH3 / pH2^1,5), calcolato in base ai rapporti NH3/H2, è il parametro di controllo critico che deve essere regolato dinamicamente durante le diverse fasi del processo. Il mantenimento del valore corretto di Kn assicura uno spessore ottimale dello strato di composto e risultati coerenti di cementazione.

Gli approcci di monitoraggio tradizionali presentano diverse limitazioni:
Rilevamento ritardato: La lentezza della risposta dell'analisi consente ai difetti di svilupparsi senza essere rilevati
Accuratezza limitata: Anche piccole variazioni nei rapporti NH3/H2 causano significativi problemi di qualità
Interruzione del processo: Il campionamento manuale interrompe le operazioni continue
Elevata manutenzione: I sistemi di monitoraggio complessi richiedono frequenti attenzioni e calibrazioni

Queste limitazioni rendono evidente la necessità di soluzioni di monitoraggio avanzate in grado di fornire misurazioni della composizione del gas in tempo reale, accurate e continue durante l'intero processo di nitrurazione.

La soluzione: Sistemi avanzati di analisi dei gas Laser Raman di Cubic Instruments

In risposta ai requisiti più esigenti, Cubic Instruments fornisce soluzioni avanzate di analisi laser Raman dei gas, LRGA-6000 e LRGA-3200EX, che consentono un monitoraggio preciso e in tempo reale della composizione dei gas. Entrambi i sistemi sono in grado di misurare diversi componenti gassosi, tra cui N2, H2 e NH3, che sono proprio i gas chiave richiesti per il controllo del processo di nitrurazione, consentendo agli operatori di ottenere un controllo dell'atmosfera gassosa senza precedenti sui processi di nitrurazione.

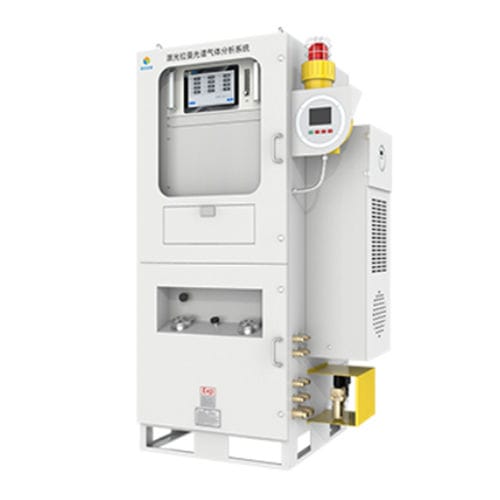

Analizzatore di gas LRGA-6000 Laser Raman: Sistema di monitoraggio esterno adatto ad applicazioni retrofit

LRGA-6000 utilizza la tecnologia della spettroscopia Laser Raman per migliorare le capacità di analisi dei gas. Attraverso l'eccitazione, la raccolta, l'elaborazione e l'identificazione degli spettri di diffusione Raman caratteristici dei gas misurati, LRGA-6000 consente di ottenere un'analisi qualitativa e quantitativa simultanea di più componenti di gas.

Caratteristiche principali di LRGA-6000:
Analisi simultanea di più gas: Misura simultanea di NH₃ e H₂ per un calcolo accurato del Kn in tempo reale, oltre a N₂ e altri profili di gas
Tempo di risposta rapido: Tempo di risposta molto più rapido rispetto ai metodi GC tradizionali
Elevata stabilità: Il design robusto del sistema garantisce il corretto funzionamento in ambienti industriali difficili
Manutenzione ridotta: Non sono necessari materiali di consumo, riducendo in modo significativo i costi di manutenzione

LRGA-6000 è particolarmente adatto per il retrofit di forni di nitrurazione esistenti, offrendo una soluzione di monitoraggio esterno flessibile che può essere integrata con un'interruzione minima delle operazioni in corso.

LRGA-3200EX Analizzatore di gas laser Raman in situ: Sistema di monitoraggio in situ adatto ad applicazioni di analisi non distruttiva

L'LRGA-3200EX opera sulla base degli stessi principi di diffusione laser Raman dell'LRGA-6000, ma si distingue per l'esecuzione di analisi non distruttive dei gas direttamente alla sorgente. Con capacità di monitoraggio multipunto, supporta fino a 4 sonde a prova di esplosione che operano contemporaneamente, fornendo un'analisi quantitativa dei gas simultanea, in tempo reale e continua su un massimo di 20 canali per un monitoraggio completo dell'atmosfera del forno.

Caratteristiche principali di LRGA-3200EX:
Analisi completa dei gas: Analisi continua di quasi 20 componenti gassosi, comprese le molecole biatomiche omonucleari (N2, H2, O2), per una comprensione completa dell'atmosfera del forno
Monitoraggio simultaneo multi-punto: Fino a 4 sonde antideflagranti possono operare simultaneamente, eliminando la commutazione manuale necessaria nei sistemi di campionamento multicanale convenzionali
Tempo di risposta ultraveloce: Tempi di risposta e di aggiornamento dei dati misurati in secondi, che consentono un monitoraggio efficiente del processo
Design a prova di esplosione: Funzionamento sicuro in ambienti contenenti gas combustibili
Software intelligente: Interfaccia a schermo intero con chiara visualizzazione dei dati e controllo da tastiera del PC
Protocolli di comunicazione multipli: Supporta i protocolli RS-232/RS-485, TCP/IP, USB e 4-20mA per il controllo remoto e la gestione centralizzata

L'LRGA-3200EX è ideale per le nuove installazioni da incorporare nella fase di progettazione del forno, ottimizzando il posizionamento della sonda per la massima efficacia. La sua capacità di misura in situ lo rende adatto anche ad applicazioni critiche per il processo, dove anche il minimo ritardo nell'estrazione del campione potrebbe avere un impatto sul controllo di qualità.

Perché scegliere Cubic Instruments:

Con i diversi requisiti del processo di nitrurazione nelle varie applicazioni industriali, i produttori hanno bisogno di soluzioni di analisi dei gas che offrano precisione e flessibilità per soddisfare le esigenze specifiche. Cubic Instruments offre due opzioni avanzate adatte ai diversi requisiti operativi:
LRGA-6000 offre un monitoraggio esterno con modifiche minime al sistema, rendendolo ideale per i retrofit di forni tradizionali in cui le strutture necessitano di capacità di monitoraggio aggiuntive senza riprogettare in modo estensivo le apparecchiature esistenti.
LRGA-3200EX offre una misura diretta in situ che elimina i ritardi nell'estrazione dei campioni, rendendolo ottimale per le nuove installazioni e le applicazioni in cui la risposta in tempo reale è fondamentale per mantenere un controllo preciso dell'atmosfera.

Entrambi i sistemi sono stati sviluppati sulla base della piattaforma tecnologica Laser Raman avanzata di Cubic Instruments, sviluppata grazie ad anni di esperienza nel rilevamento e nell'analisi dei gas. La comprovata base tecnica di Cubic Instruments, unita a rigorosi processi di controllo della qualità, garantisce capacità di misura affidabili e precise, in grado di soddisfare i requisiti più esigenti del processo di nitrurazione.

Poiché gli standard di qualità della produzione continuano ad evolversi in tutti i settori industriali, Cubic Instruments rimane impegnata a supportare le operazioni di nitrurazione con soluzioni avanzate di analisi dei gas che assicurano il controllo del processo oggi e si adattano alle future esigenze di qualità. Che si tratti di ottimizzare la nitrurazione di componenti automobilistici, il trattamento superficiale di parti aerospaziali o i processi di produzione di utensili di precisione, Cubic Instruments offre ai produttori la soluzione di analisi dei gas più adatta alle loro esigenze specifiche.
