Soluzioni integrate di analisi dei gas di Cubic Instruments per un migliore controllo della carburazione a gas

{{{sourceTextContent.subTitle}}}

Cubic Instruments Gasboard-9031EX: monitoraggio dell'atmosfera in tempo reale per applicazioni di carburazione a gas

{{{sourceTextContent.description}}}

Il contesto: Il controllo accurato dell'atmosfera è fondamentale nella carburazione a gas

La carburazione è un metodo di trattamento superficiale termochimico ampiamente utilizzato che aggiunge carbonio alla superficie degli acciai a basso tenore di carbonio, migliorando la durezza e la resistenza all'usura e preservando la tenacità del nucleo. Tra i diversi metodi di carburazione, che comprendono processi solidi, liquidi e a gas, la carburazione a gas è diventata la soluzione principale nel trattamento termico moderno grazie ai suoi vantaggi in termini di uniformità dell'atmosfera, migliore controllo del processo e compatibilità con le geometrie complesse dei pezzi.

L'efficacia della carburazione a gas dipende dal controllo preciso dell'atmosfera del forno, che in genere è composta da due componenti:

- Il gas vettore (principalmente CO, N2, H2, con piccole quantità di CO2, H2O, CH4) stabilisce l'ambiente chimico necessario per la diffusione del carbonio. Il monossido di carbonio (CO) funge da principale vettore di carbonio, dissociandosi ad alte temperature per rilasciare carbonio atomico sulla superficie dell'acciaio. L'azoto (N2) svolge un ruolo fondamentale nella diluizione dei gas infiammabili e nella stabilizzazione dell'atmosfera.
- Il gas di arricchimento, in genere basse concentrazioni di idrocarburi come il metano (CH4) o il propano (C3H8), viene iniettato in quantità controllate con precisione per aumentare la concentrazione di carbonio e regolare l'equilibrio chimico come richiesto durante il processo.

Per controllare la profondità e l'uniformità della diffusione del carbonio, le moderne operazioni di carburazione a gas si basano su un parametro chiave noto come potenziale di carbonio (CP), un indice che riflette l'attività del carbonio nell'atmosfera del forno. Anziché essere un parametro statico, il CP deve essere regolato continuamente durante il processo per ottenere la profondità desiderata del bossolo ed evitare difetti come la formazione di fuliggine o la sovra-carburazione.

Il mantenimento del CP desiderato richiede non solo il controllo della temperatura, ma anche il monitoraggio in tempo reale della composizione del gas, poiché piccole fluttuazioni nei gas reattivi possono portare a deviazioni significative nelle prestazioni di carburazione.

La sfida: Reazioni gassose complesse e limiti di monitoraggio nei forni di carburazione

Tuttavia, il potenziale di carbonio (CP) non è direttamente misurabile, in quanto deriva dalle relazioni di equilibrio tra i componenti chiave dell'atmosfera ad alta temperatura, in particolare l'equilibrio tra CO, CO2 e CH4.
- 2CO C (sulla superficie dell'acciaio) +CO2
- CH4+H2O CO+3H2
- CH4 C (sulla superficie dell'acciaio) + 2H2
Variazioni nelle concentrazioni di CO2, CH4 o CO possono spostare gli equilibri di reazione, alterando il potenziale di carbonio e portando a variazioni nella profondità della cassa, nella qualità della superficie o nella formazione di fuliggine.

I sistemi industriali di solito utilizzano sonde di ossigeno per monitorare indirettamente la CP. Queste sonde forniscono misure in tempo reale della pressione parziale dell'ossigeno che, combinate con i valori presunti di CO e altri gas, consentono di stimare il potenziale di carbonio utilizzando un fattore di processo o un fattore CO. Tuttavia, tali stime sono accurate solo in condizioni di equilibrio stabile che non sempre riflettono le dinamiche reali del forno. Di conseguenza, i sistemi di controllo basati su sonde di ossigeno possono rispondere in modo impreciso, soprattutto se si accumula CH4 non reagito o se le concentrazioni di CO fluttuano, aumentando il rischio di sotto o sovra-carburazione.

Pertanto, la misurazione diretta e in tempo reale delle concentrazioni di CO, CO2 e CH4 diventa fondamentale per cogliere le variazioni dinamiche e garantire una regolazione proattiva e tempestiva del potenziale di carbonio.

La soluzione: Gasboard-9031EX per il monitoraggio multigas in tempo reale nel forno di carburazione

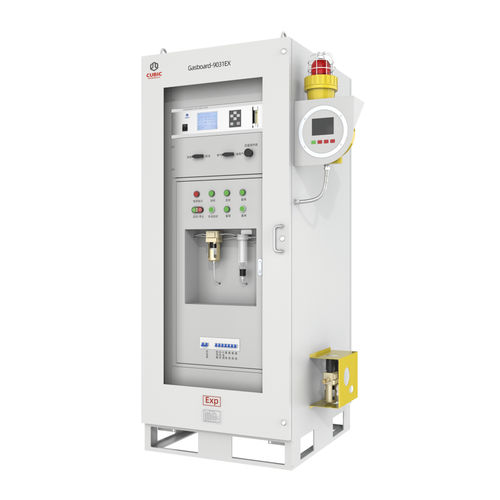

Riconoscendo le esigenze industriali di un monitoraggio accurato e in tempo reale delle composizioni dei gas reattivi all'interno del forno per ottenere un controllo preciso del potenziale di carbonio, Cubic Instruments, produttore leader di sensori e analizzatori di gas, ha sviluppato specificamente il sistema di monitoraggio dei gas online Gasboard-9031EX per soddisfare le richieste di applicazioni di monitoraggio e analisi dei gas ad alta precisione.

Utilizzando la tecnologia proprietaria di rilevamento dei gas a infrarossi non dispersivi (NDIR) di Cubic, Gasboard-9031EX fornisce misurazioni ad alta risoluzione delle concentrazioni di CO, CO2 e CH4 simultaneamente, favorendo un calcolo accurato del potenziale di carbonio e un rapido adattamento ai cambiamenti dinamici del processo, evitando i ritardi e gli errori di stima dei metodi indiretti tradizionali.

Progettato per gli ambienti di trattamento termico più esigenti, Gasboard-9031EX integra una robusta sonda di campionamento in acciaio inox con riscaldamento automatico e filtraggio a doppio stadio per garantire un funzionamento stabile in condizioni di forno variabili. Una funzione di spurgo intelligente impedisce l'ostruzione della sonda, garantendo la continuità della misura. Il funzionamento controllato da PLC automatizza l'intero ciclo di campionamento, risciacquo e drenaggio del gas, consentendo un monitoraggio incustodito.

Inoltre, il Gasboard-9031EX supporta una perfetta integrazione dei dati con i sistemi di controllo attraverso molteplici interfacce. La connettività consente il monitoraggio remoto in tempo reale e la regolazione dell'atmosfera ad anello chiuso, migliorando l'efficienza operativa e la trasparenza del processo.

Con una classificazione antideflagrante Ex d IIC T4 Gb e requisiti minimi di manutenzione, Gasboard-9031EX soddisfa gli standard di sicurezza e di prestazione per le applicazioni critiche nei forni.

Vantaggi chiave per le operazioni di carburazione:

- Controllo altamente accurato e reattivo di CO, CO2 e CH4 per supportare un potenziale di carbonio stabile
- Miglioramento della coerenza del processo, della qualità delle superfici e della ripetibilità
- Riduzione degli sprechi di gas di arricchimento e dei consumi energetici causati da errori di stima
- Minore onere di manutenzione e funzionamento autonomo 24/7
- Impiego affidabile in ambienti industriali pericolosi

Gasboard-9031EX consente agli impianti di trattamento termico di passare da stime indirette a una gestione dell'atmosfera basata sui dati, a sostegno di una maggiore qualità dei prodotti, affidabilità dei processi ed efficienza operativa.

Perché scegliere Cubic Instruments

Con oltre due decenni di esperienza nelle tecnologie di rilevamento dei gas, Cubic Instruments ha costruito una solida base nello sviluppo di soluzioni di analisi dei gas specifiche per le applicazioni per il controllo dei processi industriali, tra cui il controllo dell'atmosfera dei forni di trattamento termico, i processi metallurgici, i sistemi CDQ, la produzione di syngas, la produzione di idrogeno e la raffinazione petrolchimica.

Il Gasboard-9031EX esemplifica l'impegno di Cubic per l'innovazione, la precisione e l'affidabilità. Combinando una tecnologia comprovata con una profonda esperienza applicativa e servizi di assistenza completi, Cubic Instruments aiuta gli operatori a raggiungere gli obiettivi di qualità riducendo i costi operativi e la complessità dei processi.

Poiché i produttori mondiali continuano a spingere per un controllo di qualità più rigoroso e per l'efficienza energetica nel trattamento dei metalli, Cubic Instruments rimane un partner affidabile nel far progredire la tecnologia di trattamento termico attraverso l'analisi intelligente dei gas.
