Soluzione cubica NDIR per il rilevamento di perdite del refrigerante R1234yf per il settore della catena del freddo

{{{sourceTextContent.subTitle}}}

Garantire un rilevamento affidabile delle perdite del refrigerante R1234yf nei sistemi di refrigerazione della catena del freddo

{{{sourceTextContent.description}}}

Nei sistemi di trasporto della catena del freddo, la stabilità dell’impianto di refrigerazione determina direttamente la qualità del controllo della temperatura e la sicurezza del carico, aspetto particolarmente critico in contesti che coinvolgono prodotti di alto valore come i farmaci, gli alimenti freschi e i prodotti chimici avanzati, dove qualsiasi fluttuazione della temperatura può causare perdite irreversibili. In quanto mezzo di lavoro fondamentale nei sistemi di refrigerazione, le prestazioni del refrigerante influenzano direttamente l’efficienza di raffreddamento e l’affidabilità del sistema. Attualmente, l’R1234yf, un refrigerante a basso GWP, è ormai ampiamente adottato nelle unità di refrigerazione per il trasporto della catena del freddo, nei sistemi di refrigerazione montati su veicoli e nelle attrezzature mobili per la conservazione a freddo, e sta gradualmente sostituendo il convenzionale R134a nell’ambito della continua e accelerata eliminazione graduale dei refrigeranti ad alto GWP.

1. Perché è importante il rilevamento delle perdite del refrigerante R1234yf?

Sebbene l’R1234yf offra evidenti vantaggi ambientali, introduce anche nuove sfide in materia di sicurezza. Essendo un refrigerante infiammabile di classe A2L, il 1234yf comporta un rischio di combustione a determinate concentrazioni di perdita e in determinate condizioni di accensione, il che è particolarmente significativo in ambienti chiusi o semichiusi della catena del freddo, quali i vani dei camion refrigerati, le unità di refrigerazione dei container o i sistemi di raffreddamento mobili in funzionamento continuo. In caso di perdita, non solo diminuirà l’efficienza di raffreddamento e aumenterà il consumo energetico, ma l’accumulo localizzato di gas infiammabile potrebbe anche creare potenziali rischi per la sicurezza.

Dal punto di vista operativo, i sistemi di trasporto della catena del freddo funzionano tipicamente in condizioni di elevate vibrazioni e funzionamento continuo di lunga durata. Le tubazioni e i raccordi del refrigerante sono costantemente soggetti a espansione termica, contrazione e sollecitazioni meccaniche, il che li rende soggetti alla formazione di microperdite nel tempo. Nel contempo, l’R1234yf ha un peso molecolare relativamente basso e un tasso di diffusione elevato, il che ne rende difficile il rilevamento tramite la percezione umana, aumentando ulteriormente la difficoltà di identificare le perdite in una fase precoce. In assenza di metodi di monitoraggio efficaci, le perdite vengono spesso scoperte solo quando le prestazioni del sistema si sono significativamente deteriorate o si verifica un guasto con arresto del sistema; a quel punto, si è già verificato uno spreco di energia e un potenziale danno al carico.

Pertanto, l’introduzione di sensori di rilevamento delle perdite di R1234yf ad alta sensibilità negli scenari di trasporto della catena del freddo è chiaramente necessaria, soprattutto per i seguenti aspetti:

Conformità alle norme di sicurezza
L’R1234yf deve essere regolamentato dalle norme di sicurezza internazionali, tra cui la IEC 60335-2-40 e la UL 60335-2-40. Entrambe le norme stabiliscono requisiti più rigorosi per il rilevamento delle fughe di gas refrigerante nelle apparecchiature di refrigerazione riempite con refrigerante A2L. Il monitoraggio continuo della concentrazione del refrigerante tramite sensori di gas consente di segnalare tempestivamente eventuali perdite, soddisfacendo così i requisiti normativi in materia di controllo dei rischi.

Qualità del trasporto
L’essenza della logistica della catena del freddo è il mantenimento di una temperatura costante, mentre le perdite di refrigerante indeboliscono direttamente la capacità di raffreddamento e causano fluttuazioni di temperatura all’interno del vano di carico. Nelle applicazioni della catena del freddo farmaceutica, anche deviazioni di temperatura di breve durata possono influire sull’efficacia dei farmaci; nel trasporto di alimenti freschi, possono accelerarne il deterioramento. Il rilevamento tempestivo delle anomalie tramite sensori di perdita consente una manutenzione tempestiva, prevenendo ulteriori perdite di carico.

Per garantire sia la conformità normativa che la qualità del trasporto, i sensori di rilevamento delle perdite di R1234yf per il trasporto nella catena del freddo devono soddisfare molteplici requisiti

• Elevata sensibilità e basso limite di rilevamento, in grado di identificare perdite nelle fasi iniziali
• Elevata resistenza alle interferenze, che garantisce un funzionamento stabile in condizioni di bassa temperatura, elevata umidità, vibrazioni e interferenze elettromagnetiche
• Velocità di risposta elevata, che consente un’efficace emissione del segnale nella fase iniziale della variazione di concentrazione
• Stabilità a lungo termine, che riduce i costi di manutenzione causati da frequenti tarature
• Miniaturizzazione e facile integrazione, adatte alle architetture dei sistemi di refrigerazione esistenti e ai vincoli di spazio dei veicoli.

2. Soluzione affidabile di rilevamento del refrigerante R1234yf con tecnologia NDIR di Cubic, progettata per applicazioni nella catena del freddo

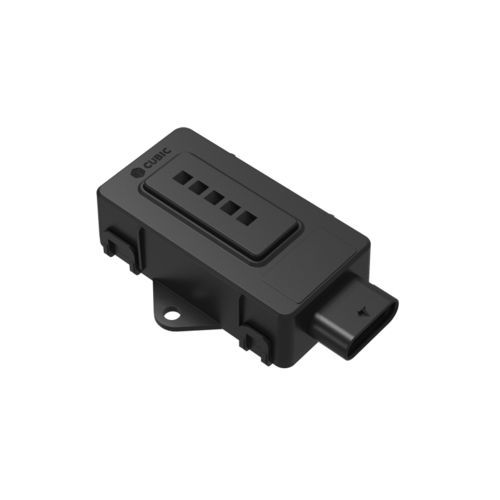

In qualità di produttore leader di sensori e analizzatori di gas, Cubic ha sfruttato la propria piattaforma tecnologica NDIR consolidata per sviluppare un avanzato sensore di gas refrigerante R1234yf, la serie AM4207, per il rilevamento tempestivo dell’R1234yf nelle applicazioni della catena del freddo.

Basato su una tecnologia NDIR consolidata, il sensore offre una buona selettività per l’R1234yf, mantenendo al contempo un’elevata resistenza alle interferenze da parte di altri gas, in particolare la CO₂, il che lo rende adatto ad ambienti in cui i livelli di CO₂ possono variare in modo significativo, come nel trasporto della catena del freddo di frutta e verdura.

Il sensore è caratterizzato da una risposta rapida, che consente il rilevamento tempestivo di perdite di refrigerante. È progettato per garantire una lunga durata e un funzionamento stabile, rendendolo adatto all’impiego continuo nelle apparecchiature della catena del freddo. In termini di adattabilità ambientale, il sensore integra una funzione di riscaldamento automatico per ridurre l’impatto della condensa in condizioni di bassa temperatura e alta umidità, assicurando un funzionamento stabile nel tempo. Include inoltre un canale di riferimento integrato e un meccanismo di autocompensazione, che contribuiscono a ridurre la deriva causata dall’invecchiamento ottico e dai cambiamenti ambientali, migliorando la stabilità delle misurazioni a lungo termine e riducendo la necessità di calibrazioni frequenti. Il design compatto consente una facile integrazione nei sistemi di refrigerazione in cui lo spazio di installazione è limitato. Conforme alle norme IEC 60335-2-40 (7ª edizione) e UL 60335-2-40 (4ª edizione), il sensore è progettato per supportare le apparecchiature di refrigerazione nel soddisfare i requisiti di sicurezza internazionali.

In un contesto caratterizzato da normative globali sempre più rigorose e dalla rapida crescita del settore della catena del freddo, il sensore di refrigerante NDIR R1234yf di Cubic garantisce un rilevamento accurato e stabile nel lungo periodo della concentrazione di refrigerante in condizioni operative complesse, supportando efficacemente l’allerta precoce in caso di perdite e il controllo della sicurezza del sistema, fornendo una soluzione affidabile per il monitoraggio delle perdite nelle applicazioni della catena del freddo.

Per ulteriori informazioni sul prodotto, visitare il sito https://en.gassensor.com.cn/RefrigerantGasLeakageMonitoringSensor/list.html o contattare: [email protected].
