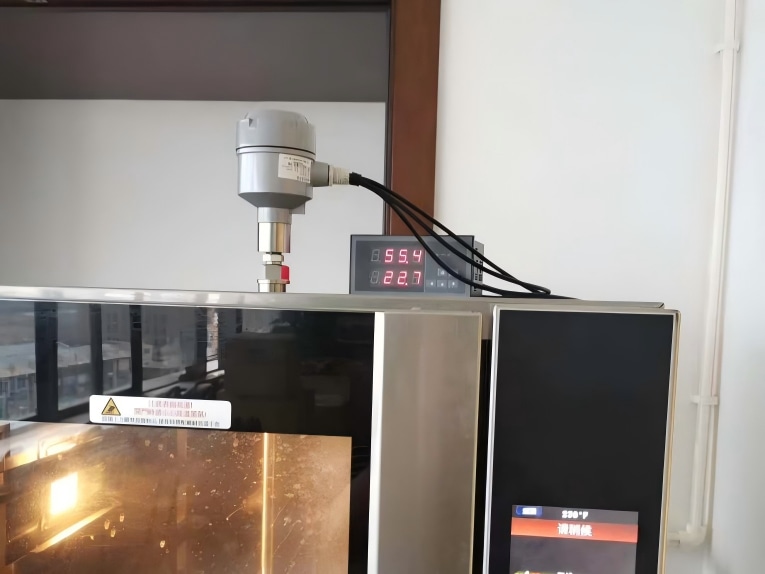

DB440 Alta e bassa temperatura applicata nella camera di prova

{{{sourceTextContent.subTitle}}}

Trasmettitore di umidità per alte temperature DB440: L'"ancora di riferimento ambientale" per le camere di prova ad alta e bassa temperatura

{{{sourceTextContent.description}}}

Nei test di affidabilità di prodotti come i componenti elettronici e le parti automobilistiche, l'accuratezza del controllo della temperatura e dell'umidità delle camere di prova ad alta e bassa temperatura è fondamentale per garantire la validità dei dati di prova. Otto camere di prova convenzionali per alte e basse temperature presso un laboratorio di prova di terze parti hanno sofferto di risultati di prova imprecisi - con una deviazione di oltre il 3% nei risultati dei test di resistenza agli agenti atmosferici dello stesso prodotto - a causa dell'insufficiente accuratezza dell'apparecchiatura di monitoraggio originale in un ampio intervallo di temperature e di una significativa deriva durante il funzionamento a lungo termine, con conseguenti ripetuti dubbi da parte dei clienti. Dopo l'introduzione del trasmettitore di umidità ad alta temperatura integrato DB440, la capacità di monitoraggio ambientale delle camere di prova ha fatto un salto di qualità, fornendo un solido supporto alla "tracciabilità e ripetibilità" dei dati di prova.

1. Il dilemma della "distorsione dei dati" delle camere di prova
Le camere di prova ad alta e bassa temperatura di questo laboratorio devono eseguire test di cicli di temperatura da -40℃ a 150℃ e test di alternanza umidità-calore con UR dal 20% al 95% per verificare la stabilità delle prestazioni dei prodotti in ambienti estremi. Tuttavia, la soluzione di monitoraggio tradizionale presentava tre principali carenze:

- La precisione "fallisce" in un'ampia gamma di temperature: Nel segmento di bassa temperatura di -40℃, la deviazione della misurazione della temperatura raggiungeva ±2,5℃, con conseguente insufficienza della temperatura effettiva di congelamento dei prodotti nel "test di conservazione a bassa temperatura"; nel segmento di alta temperatura superiore a 120℃, la deviazione della misurazione dell'umidità superava ±6% RH, con conseguente errata valutazione del "punto critico di condensazione" nel test del ciclo caldo-umido.

- Deriva "fuori controllo" durante il funzionamento a lungo termine: Dopo 72 ore di test continuo, la deriva dello zero dell'umidità ha raggiunto il 4% RH, richiedendo una calibrazione manuale ogni giorno. Ogni calibrazione interrompeva il test per 2 ore, compromettendo seriamente l'efficienza del test.

- Insufficiente adattabilità ambientale: L'acqua di condensa e le sostanze volatili presenti nella camera di prova (come le piccole molecole rilasciate dalle parti in plastica) hanno causato la corrosione della sonda. I sensori dovevano essere sostituiti in media ogni 6 mesi, con costi di manutenzione annuali superiori a 2.000 dollari.

2. Progettazione strutturale: Adattamento al "duro ambiente operativo" delle camere di prova
I frequenti sbalzi di temperatura (ad esempio, -40℃→150℃ in 30 minuti), l'adesione dell'acqua di condensa e la presenza di tracce di gas corrosivi nelle camere di prova ad alta e bassa temperatura impongono requisiti rigorosi per i materiali e l'installazione dei trasmettitori. Il design del DB440 affronta in modo specifico queste sfide:

- Sonda 316L + asta della sonda 304: La sonda è realizzata in acciaio inox 316L con una maggiore resistenza alla corrosione, in grado di resistere all'erosione dell'acqua condensata e delle sostanze volatili presenti nella camera di prova. La sua vita utile è estesa a 3 anni rispetto al materiale tradizionale 304; la lunghezza standard dell'asta della sonda è di 400 mm, che può essere inserita direttamente nell'area centrale del condotto dell'aria della camera di prova, evitando le deviazioni causate dalla "misurazione della temperatura ai bordi" (riducendo gli errori di 0,3℃ rispetto all'installazione a parete).

- Installazione flessibile e design resistente alla pressione: Supporta diversi metodi di installazione a inserimento, come filettatura del tubo, flangia e morsetto, che possono essere fissati saldamente alla parete interna della camera di prova. Con una resistenza alla pressione massima di 6 bar (opzionale), è in grado di sopportare gli impatti di pressione causati dalle fluttuazioni del flusso d'aria e dagli improvvisi cambiamenti di temperatura nella camera.

- Protezione IP54 + processo di sigillatura: La custodia in alluminio fuso è sottoposta a uno speciale trattamento di sigillatura, in grado di resistere alla condensa causata dall'alternanza di freddo e caldo quando si apre lo sportello della camera di prova, evitando danni da umidità e cortocircuiti dei circuiti interni e garantendo un funzionamento stabile nell'intervallo di temperatura operativa del trasmettitore, compreso tra -40 e 70℃.

3. Caratteristiche funzionali: Supporto della "catena di dati dell'intero processo" di collaudo
I test di terza parte hanno requisiti elevati in termini di "prestazioni in tempo reale e tracciabilità" dei dati e il design funzionale del DB440 soddisfa perfettamente questa esigenza:

- Uscita multiparametro e controllo del collegamento: Supporta l'uscita del segnale analogico 4-20mA di parametri quali temperatura, umidità e punto di rugiada, che può essere collegato direttamente al sistema PLC della camera di prova. Quando la temperatura e l'umidità si discostano dai valori impostati di ±0,5℃/±2% RH, i comandi di regolazione vengono attivati entro 30 secondi, aumentando la velocità di risposta del 50% rispetto alle apparecchiature tradizionali.

- Comunicazione digitale e archiviazione dei dati: Dotato di un'interfaccia RS485 (protocollo Modbus RTU), può essere collegato al sistema LIMS del laboratorio, registrando automaticamente i dati di temperatura e umidità ogni 5 secondi e generando curve, soddisfacendo il requisito della norma ISO 17025 di "archiviazione dei dati di prova per più di 5 anni".

- Calibrazione in loco e manutenzione ridotta: Supporta la funzione di calibrazione in loco, consentendo la calibrazione di precisione senza smontaggio. In combinazione con la caratteristica di stabilità a lungo termine dell'umidità < 0,5% RH, il ciclo di calibrazione è esteso da 1 giorno a 3 mesi, riducendo le ore di lavoro annuali di manutenzione di 120 ore.

Effetti dell'applicazione: Dai "dubbi dei clienti" al "benchmark del settore"
Dopo l'implementazione del DB440, lo stato operativo delle camere di prova ad alta e bassa temperatura di questo laboratorio è stato notevolmente migliorato:

- Maggiore coerenza dei dati di prova: La deviazione del tasso di qualificazione dei test di ciclo ad alta e bassa temperatura per lo stesso lotto di componenti elettronici è diminuita dal 3,2% allo 0,7%, superando la verifica della "ripetibilità dei dati" della valutazione CNAS.

- Ottimizzazione dei costi di manutenzione e dell'efficienza: Il ciclo di sostituzione dei sensori è stato esteso da 6 mesi a 3 anni, riducendo i costi di manutenzione annuali dell'80%; il tempo effettivo di funzionamento della camera di prova è aumentato del 15%, consentendo il completamento di 2 gruppi di test aggiuntivi al giorno.

- Ampliamento delle capacità di test: Facendo affidamento sulla sua capacità di misura ad alta temperatura di 200℃, ha intrapreso con successo il progetto di test di invecchiamento dei cablaggi automobilistici a 160℃, espandendo la sua attività del 20% rispetto a prima.

Nei test ad alta e bassa temperatura, "una deviazione di 0,1℃ può portare a un errore di valutazione del 100%". Con un'ampia copertura di -40~200℃, un'elevata precisione di ±0,2℃/±2% RH e la resistenza agli agenti atmosferici del materiale 316L, DB440 è diventato il "punto di riferimento ambientale" per le camere di prova convenzionali per alte e basse temperature. Sebbene sia nascosto in un angolo della camera di prova, utilizza ogni serie di dati accurati per scrivere la nota più importante per la "correttezza, l'imparzialità e il rigore scientifico" dei test di affidabilità dei prodotti.
