Caso di applicazione del DCS4MA2 nel monitoraggio del cloro residuo negli effluenti del trattamento delle acque reflue

{{{sourceTextContent.subTitle}}}

Sensore di cloro residuo

{{{sourceTextContent.description}}}

I. Sfondo applicativo

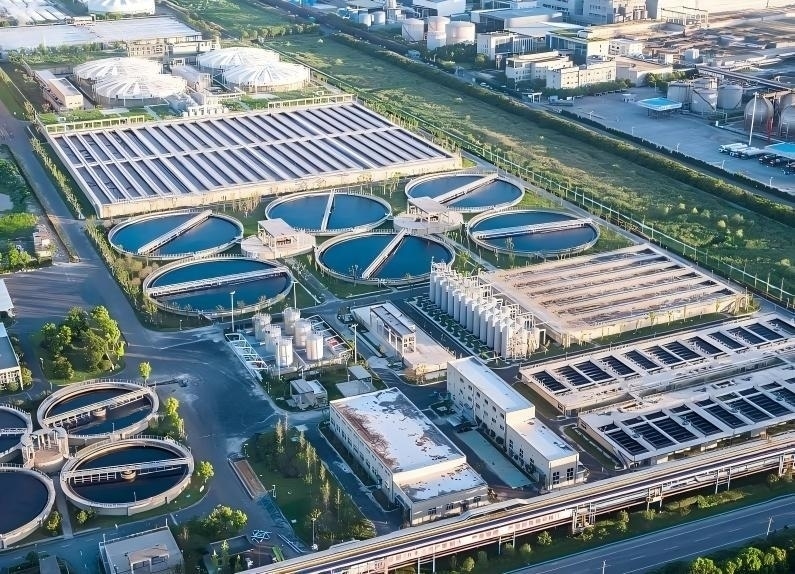

Un impianto di trattamento delle acque reflue municipale adotta l'ipoclorito di sodio per la disinfezione dell'effluente, richiedendo un controllo rigoroso del cloro residuo dell'effluente entro 0,5~1,0ppm (in linea con il requisito di "cloro residuo ≤1,0ppm" negli Standard di scarico degli inquinanti dagli impianti di trattamento delle acque reflue urbane). In questo modo si evitano i superamenti microbici dovuti a un cloro residuo troppo basso e gli impatti negativi sugli organismi acquatici del corpo idrico ricevente (fiume) causati da un cloro residuo troppo alto.

La soluzione di monitoraggio utilizzata in precedenza presentava evidenti carenze:

- Grande deviazione delle misure a bassa concentrazione: I sensori tradizionali avevano un errore di ±0,1 ppm nell'intervallo 0,5~1,0 ppm, e spesso giudicavano erroneamente gli effettivi 0,45 ppm (non conformi) come 0,55 ppm (conformi), causando 1 ispezione di campionamento della qualità dell'acqua fluviale non riuscita;

- Interferenze ambientali significative: Il pH dell'effluente oscillava tra 6,0 e 8,0 in base alla qualità dell'acqua in ingresso; la temperatura dell'acqua raggiungeva i 32℃ in estate e scendeva a 8℃ in inverno. In queste condizioni, l'apparecchiatura tradizionale richiedeva una calibrazione settimanale, altrimenti la deviazione della misura si estendeva a ±0,15 ppm;

- Ritardo nella risposta: Il campionamento manuale e i test sono stati condotti ogni 2 ore. Se venivano rilevate anomalie nel cloro residuo, erano già stati scaricati circa 5.000 m³ di effluenti, con conseguenti rischi di conformità ambientale.

II. Basi di selezione e adattabilità del DCS4MA2
Sulla base dei requisiti di processo, i parametri tecnici del DCS4MA2 (versione 4-20mA) sono altamente compatibili con gli scenari di trattamento delle acque reflue, con la seguente base di selezione:

Parametri tecnici

Compatibilità con i requisiti di cloro residuo per il trattamento delle acque reflue

Intervallo di misurazione: 0.005...2.000ppm; Risoluzione: 0.001ppm
intervallo di adattamento al pH: 4-9 (dipendenza ridotta dal pH)
Temperatura di esercizio dell'acqua: 0...+45℃ (supporta la compensazione automatica della temperatura)
Tempo di risposta: T90 ≈ 2 minuti
Grado di protezione IP68 (connettore aeronautico M12 a 5 pin)

III. Piano di implementazione ed effetti applicativi
- Installazione e collegamento: Il DCS4MA2 è installato sul tubo di scarico del serbatoio di disinfezione, raccoglie i segnali del cloro residuo in tempo reale e li trasmette al sistema di controllo centrale. Quando il cloro residuo è <0,5ppm o >1,0ppm, attiva automaticamente l'avvio/arresto della pompa dosatrice per ottenere un controllo ad anello chiuso;

- Supporto alla manutenzione: Il ciclo di sostituzione del cappuccio della membrana dell'apparecchiatura è di 1 anno e l'elettrolita viene sostituito una volta all'anno, riducendo il carico di lavoro di manutenzione del 96% rispetto ai sensori tradizionali (che richiedono una calibrazione settimanale) ed evitando le interruzioni del monitoraggio causate dalla manutenzione;

- Effetti dell'applicazione:

a. L'accuratezza del controllo del cloro residuo è migliorata a 0,5~0,9 ppm, con un intervallo di fluttuazione ridotto da ±0,2 ppm a ±0,05 ppm, raggiungendo un tasso di qualificazione del 100% nelle ispezioni di campionamento ambientale;
b. Il consumo di ipoclorito di sodio è stato ridotto dell'8%, con un risparmio annuale sui costi dei prodotti chimici di circa 12.000 yuan;
c. La frequenza dei test manuali è diminuita da 12 a 0 volte al giorno, con un risparmio di 30.000 yuan sui costi di manodopera annuali.

Grazie all'accurata capacità di misurare il cloro residuo a bassa concentrazione, alle prestazioni anti-interferenza ambientale e ai vantaggi della bassa manutenzione, il DCS4MA2 fornisce un supporto affidabile per il monitoraggio della conformità della disinfezione degli effluenti negli impianti di trattamento delle acque reflue.
