Guardiani della temperatura e dell'umidità per i quadri elettrici di controllo

{{{sourceTextContent.subTitle}}}

Trasmettitore di umidità e temperatura DB510-DB150

{{{sourceTextContent.description}}}

In quanto "centro di comando" dei sistemi di alimentazione, una temperatura e un'umidità interne stabili negli armadi di controllo dell'alimentazione sono fondamentali per garantire il funzionamento affidabile di componenti di precisione come i relè e i moduli PLC. Una volta che la temperatura supera l'intervallo 15-30℃ o l'umidità supera il 60% RH, può portare a un invecchiamento accelerato dei componenti, alla corrosione dei contatti o addirittura a cortocircuiti e interventi. Un banco di armadi di controllo dell'alimentazione da 10kV in una sottostazione di transito ferroviario urbano ha dovuto affrontare frequenti guasti a causa di un monitoraggio impreciso della temperatura e dell'umidità, fino a quando la combinazione di DB510 e DB150 ha creato una rete di protezione ambientale affidabile.


"Trappole per la differenza di temperatura" e "crisi di umidità" negli armadi di controllo

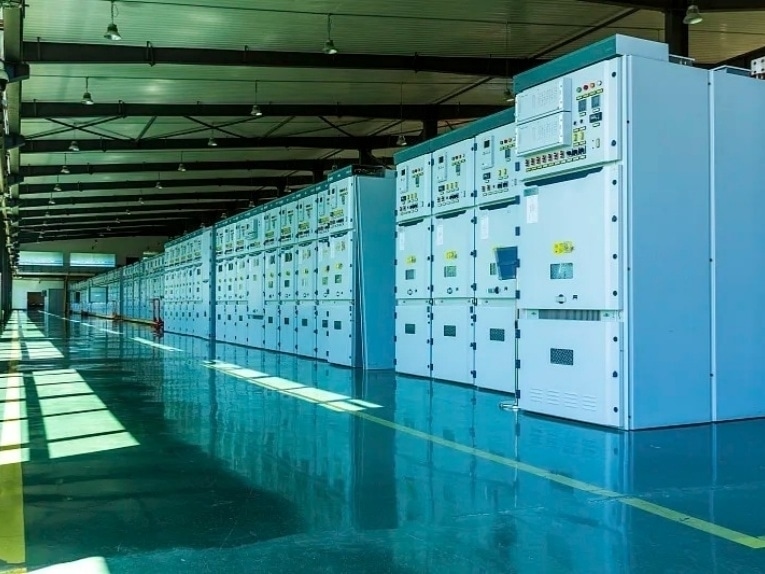

Le 12 cabine di controllo della sottostazione sono responsabili dell'erogazione dell'energia di trazione della metropolitana. I problemi emersi durante il funzionamento hanno afflitto il team di gestione e manutenzione:

- Frequenti "avvisi di alta temperatura" in estate: La luce diretta del sole a mezzogiorno ha fatto salire le temperature degli armadietti da 25℃ a 33℃ (superando il limite massimo di 30℃), ritardando le risposte dei moduli PLC e innescando una fluttuazione a breve termine della potenza di trazione;

- "corrosione invisibile" durante le stagioni piovose: L'umidità dell'armadio ha spesso raggiunto il 65% RH, causando la patina sulle morsettiere. Nell'arco di sei mesi, si sono verificate tre interruzioni del segnale a causa del cattivo contatto, ognuna delle quali ha richiesto 2 ore di interruzione dell'alimentazione per la risoluzione dei problemi;

- "Doppio fallimento" dei sensori tradizionali: I sensori installati in precedenza presentavano una deviazione della misura della temperatura di ±2,5℃ (molto superiore al requisito di ±1℃) e una deriva dei dati di umidità causata dall'accumulo di polvere, rendendo inutile la funzione di allarme.

La causa principale risiede nei severi requisiti ambientali degli armadi di controllo dell'alimentazione: la temperatura deve essere stabile a 15-30℃ (precisione ±1℃), l'umidità controllata al di sotto del 60% RH (precisione ±3%) e i sensori devono resistere alla polvere, all'umidità occasionale e agli sbalzi di temperatura (ad esempio, le fluttuazioni di 5℃/min dovute all'avvio e all'arresto della ventola di raffreddamento) all'interno degli armadi.

Adattamento mirato di DB510-DB150: Dai parametri agli scenari

La combinazione DB510-DB150 soddisfa con precisione le esigenze principali degli armadi di controllo dell'alimentazione grazie a un doppio vantaggio nei parametri tecnici e nella progettazione strutturale:

Effetti dell'applicazione: Dalla "manutenzione passiva" alla "protezione proattiva"

Dopo l'impiego di DB510-DB150, lo stato operativo degli armadi di controllo è migliorato in modo significativo:

- Stabilità di temperatura e umidità: La temperatura annuale si è stabilizzata a 22±0,5℃, l'umidità a 55±2% RH, rispettando pienamente gli standard 15-30℃ e ≤60% RH. Da allora non si sono verificati guasti ai componenti causati da fattori ambientali;

- Efficienza operativa: Ciclo di calibrazione del sensore esteso da 3 mesi a 1 anno, tasso di corrosione della morsettiera ridotto del 90% e manutenzione annuale per interruzione di corrente ridotta di 4 volte;

- Affidabilità del sistema: I ritardi di risposta del modulo PLC sono stati eliminati, le fluttuazioni della potenza di trazione sono scese a zero, fornendo un solido supporto per il funzionamento sicuro della metropolitana.

Sintesi

Grazie alle misure di alta precisione, alla struttura in acciaio inossidabile resistente alla corrosione e alle funzioni flessibili di collegamento intelligente, il DB510 abbinato alla sonda DB150 soddisfa perfettamente i severi requisiti di temperatura e umidità degli armadi di controllo dell'alimentazione. La sua applicazione nelle sottostazioni di transito ferroviario dimostra che questa combinazione è in grado di bloccare efficacemente la catena di guasti causata da temperatura e umidità eccessive, rendendola la scelta ideale per il monitoraggio ambientale degli armadi di controllo dell'alimentazione.
