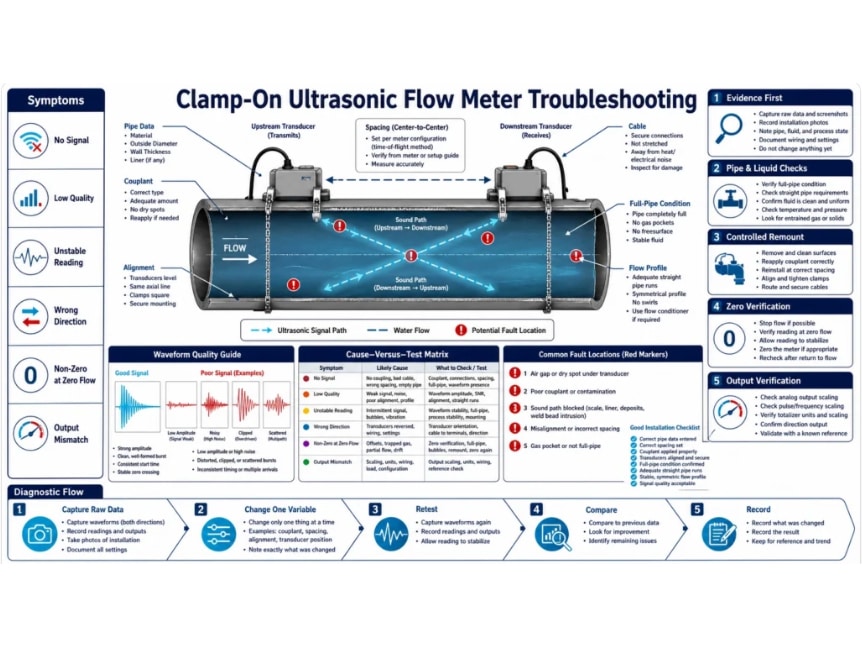

Risoluzione dei problemi relativi ai misuratori di portata a ultrasuoni a fissaggio a morsetto: assenza di segnale, valore Q basso e letture instabili

{{{sourceTextContent.subTitle}}}

Risoluzione dei problemi relativi ai misuratori di portata a ultrasuoni a fissaggio a morsetto: assenza di segnale, valore Q basso e letture instabili

{{{sourceTextContent.description}}}

Conservare le prove prima di modificare la configurazione
Un guasto a un misuratore di portata a ultrasuoni a pinza può avere origine dallo strumento stesso, dai trasduttori, dai cavi, dai dati inseriti relativi alla tubazione, dall’accoppiamento, dalla geometria di montaggio, dalle condizioni della tubazione, dal liquido, dal profilo di flusso, dall’alimentazione o dalla mappatura dell’uscita. Diverse cause possono produrre lo stesso sintomo visibile. Spostare i sensori e modificare cinque parametri contemporaneamente può ripristinare un valore, ma elimina le prove necessarie per capire quale causa fosse determinante.

Iniziare salvando la configurazione e registrando la portata visualizzata, il segno, il totalizzatore, il segnale ricevuto, l’indicatore di qualità o di correlazione, i tempi di transito a monte e a valle, il rapporto temporale, il guadagno, la velocità del suono, il codice di errore, lo stato del processo e l’ora. I diversi produttori utilizzano in modo diverso i termini “Q”, qualità del segnale, correlazione o confidenza. Non applicare una soglia proveniente da un altro modello; interpretare ogni diagnosi utilizzando il manuale dello strumento installato.

Creare un registro dei guasti
Strumento, firmware, tipo di trasduttore, identificativo del cavo, fonte di alimentazione e configurazione dell’uscita.
Diametro esterno della tubazione, spessore della parete, rivestimento, materiale, condizioni della superficie e valori inseriti.
Liquido, temperatura, pressione, presenza di solidi o gas, stato di piena della tubazione e variazioni note del processo.
Disposizione, spaziatura calcolata e misurata, allineamento assiale, orientamento, accoppiatore e data di installazione.
Disturbi a monte e a valle con indicazione delle distanze e fotografie.
Schermate diagnostiche grezze durante il guasto e, se disponibili, durante il funzionamento corretto.
Analizzare l’andamento del sintomo se è intermittente. Registrare se è correlato alla portata, al funzionamento della pompa, alla temperatura, alla posizione della valvola, alla pioggia, alle vibrazioni, a una ricetta di produzione o a un orario specifico. La correlazione non è una prova, ma determina quale test controllato debba essere eseguito per primo.
