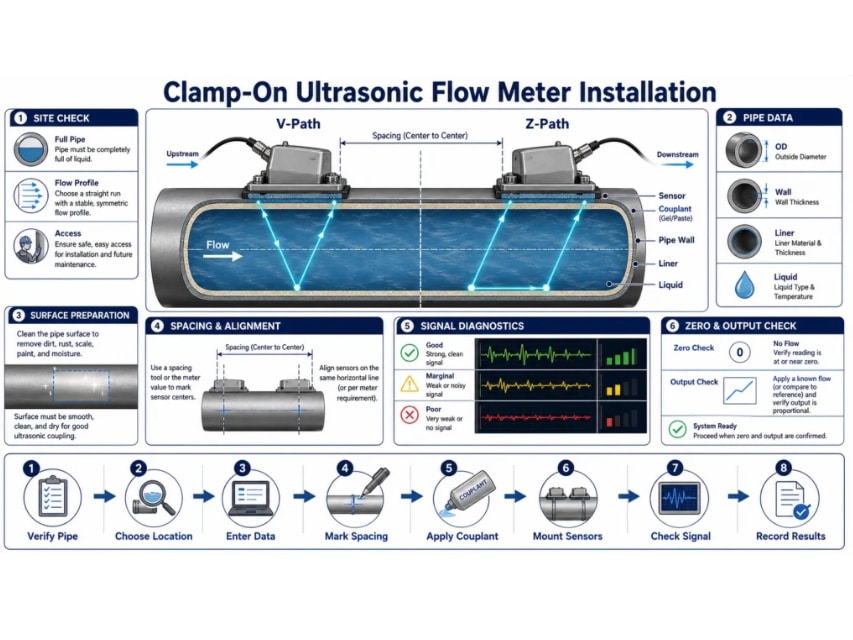

Guida all'installazione e alla messa in servizio del misuratore di portata a ultrasuoni di tipo "clamp-on"

{{{sourceTextContent.subTitle}}}

Guida all'installazione e alla messa in servizio del misuratore di portata a ultrasuoni con montaggio a morsetto

{{{sourceTextContent.description}}}

L'installazione è una procedura di misurazione, non solo un'operazione di montaggio
Un misuratore di portata a ultrasuoni a fissaggio a morsetto può essere installato senza aprire la tubazione, ma anche un'installazione meccanicamente solida può comunque fornire un risultato di portata errato. Lo strumento effettua i calcoli sulla base delle dimensioni del tubo, del percorso acustico, dei tempi di transito e delle unità di misura configurate. Un errore relativo allo spessore della parete, ai dati del rivestimento, alla disposizione dei trasduttori, alla direzione della portata o alla scalatura dell’uscita può sfuggire anche in caso di installazione apparentemente corretta.

La presente procedura riguarda i misuratori a tempo di transito a fissaggio esterno utilizzati su tubazioni chiuse contenenti liquidi. È adatta come quadro di riferimento per la messa in servizio, non come sostituto del manuale dello strumento selezionato, della procedura di sicurezza del sito o di una specifica di misurazione relativa a un progetto specifico. La distanza tra i trasduttori, gli intervalli di diametro dei tubi supportati, i limiti diagnostici, le regole relative ai cavi e i requisiti di tratto rettilineo devono essere ricavati dal prodotto effettivo e dai documenti di progetto approvati.

1. Definire le basi di misurazione e sicurezza
Prima di intervenire sulla tubazione, identificare il motivo per cui si effettua la misurazione in quel punto e quale decisione verrà presa sulla base dei risultati. Un’analisi temporanea delle tendenze per la risoluzione dei problemi, una verifica delle prestazioni di una pompa, un calcolo dell’energia termica e un totalizzatore di processo permanente presentano requisiti diversi in termini di dati e risultati. Registrare la direzione prevista della portata, il campo di funzionamento normale, l’eventuale flusso inverso, lo stato del liquido, la pressione e la temperatura della tubazione, nonché l’eventuale variazione del processo durante la messa in servizio.

Completare le procedure richieste relative a permessi, accesso, lavori in quota, superfici calde, impianti elettrici e aree pericolose. L’installazione esterna elimina la necessità di perforare la tubazione; tuttavia, non elimina i pericoli presenti intorno alle apparecchiature in funzione. Verificare che la preparazione della superficie non danneggi un elemento di contenimento della pressione o un sistema di protezione. Se si sospetta la presenza di corrosione, ottenere l’approvazione prima di rimuovere incrostazioni o rivestimenti.
