Scelta del trasduttore di profondità subacqueo: 40 kHz vs 200 kHz vs 400 kHz vs 1 MHz

{{{sourceTextContent.subTitle}}}

Scelta del trasduttore di profondità subacqueo: 40 kHz vs 200 kHz vs 400 kHz vs 1 MHz

{{{sourceTextContent.description}}}

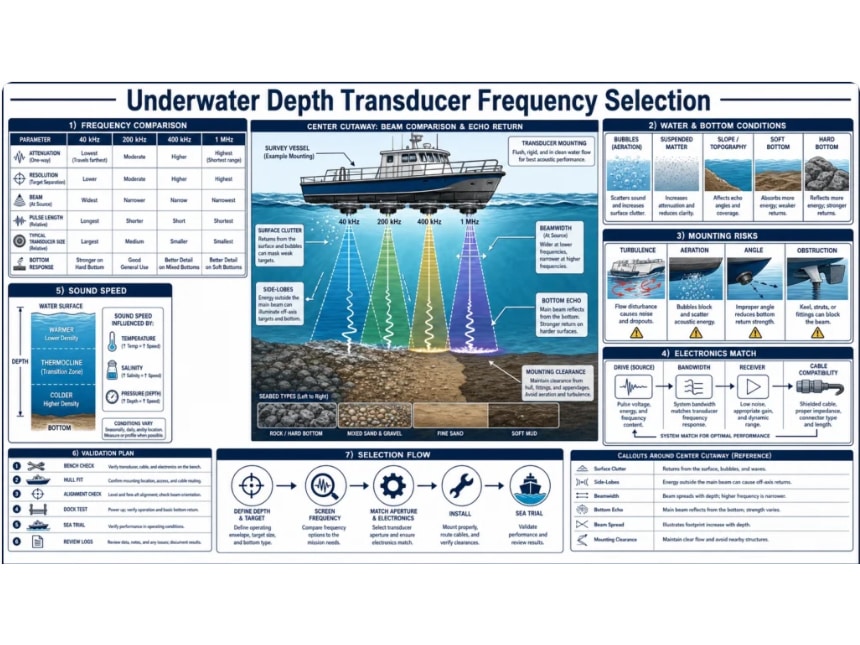

La frequenza è un compromesso di sistema, non un’indicazione di profondità
Un trasduttore di profondità subacqueo invia energia acustica verso il fondale e riceve gli echi di ritorno. La frequenza influisce sulla lunghezza d’onda, sull’attenuazione, sul diagramma di radiazione, sulle dimensioni del trasduttore, sulla progettazione degli impulsi e sul modo in cui appaiono i diversi materiali del fondale, ma di per sé non assegna una profondità massima garantita. Il risultato dipende anche dall’energia trasmessa, dalla lunghezza dell’impulso, dal rumore del ricevitore, dalla larghezza di banda, dall’apertura, dall’installazione, dal movimento dell’imbarcazione, dalle proprietà dell’acqua, dalla pendenza e dalla riflettività del fondale, dalle bolle e dall’elaborazione del segnale.

Un prodotto a 40 kHz, 200 kHz, 400 kHz, 500 kHz o 1 MHz dovrebbe quindi essere selezionato in base ai requisiti completi del rilevamento. Una bassa frequenza può consentire un percorso più lungo o più penetrante in condizioni adeguate, mentre un’alta frequenza può garantire una lunghezza d’onda più corta e dettagli temporali o spaziali più precisi. Nessuna di queste affermazioni sostituisce un bilancio di potenza e una validazione sul campo.

Tradurre il compito di rilevamento in requisiti acustici
Profondità minima e massima dell’acqua, inclusi pescaggio e offset del trasduttore.
Risoluzione verticale richiesta, frequenza di aggiornamento e affidabilità durante il movimento.
Acqua dolce, salmastra o marina; temperatura prevista, salinità e intervallo di pressione.
Tipo di fondale: roccia dura, sabbia, limo, vegetazione, sedimenti morbidi o materiale stratificato.
Velocità dell’imbarcazione, sollevamento, beccheggio, rollio, bolle, scia, turbolenza e posizione di montaggio.
Apertura disponibile, requisiti del fascio, interfaccia con lo scafo o il palo, percorso del cavo, connettore e tenuta.
Tensione e forma d’onda del trasmettitore, larghezza di banda e rumore del ricevitore, guadagno variabile nel tempo ed elaborazione.
Se è richiesta un’unica interfaccia con il fondale o se sono necessarie differenze tra due risposte in frequenza.
