Misuratori di portata a ultrasuoni portatili, portatili e fissi con morsetto: come scegliere

{{{sourceTextContent.subTitle}}}

Misuratori di portata a ultrasuoni portatili, portatili e fissi con fissaggio a morsetto: come scegliere

{{{sourceTextContent.description}}}

Scegliere lo strumento in base all’attività di misurazione
Un misuratore di portata a ultrasuoni a pinza effettua la misurazione dall’esterno del tubo, quindi può essere installato senza tagliare la linea né inserire un sensore nel liquido. Questo vantaggio non rende però tutti i misuratori a pinza intercambiabili. Un tecnico che controlla dieci tubazioni durante un'indagine energetica necessita di uno strumento diverso rispetto a un impianto che deve inviare dati di portata continui a un sistema di controllo. La scelta corretta parte dalla funzione operativa, per poi verificare che la tubazione, il liquido, il punto di installazione, i dati in uscita e il piano di verifica siano compatibili con tale funzione.

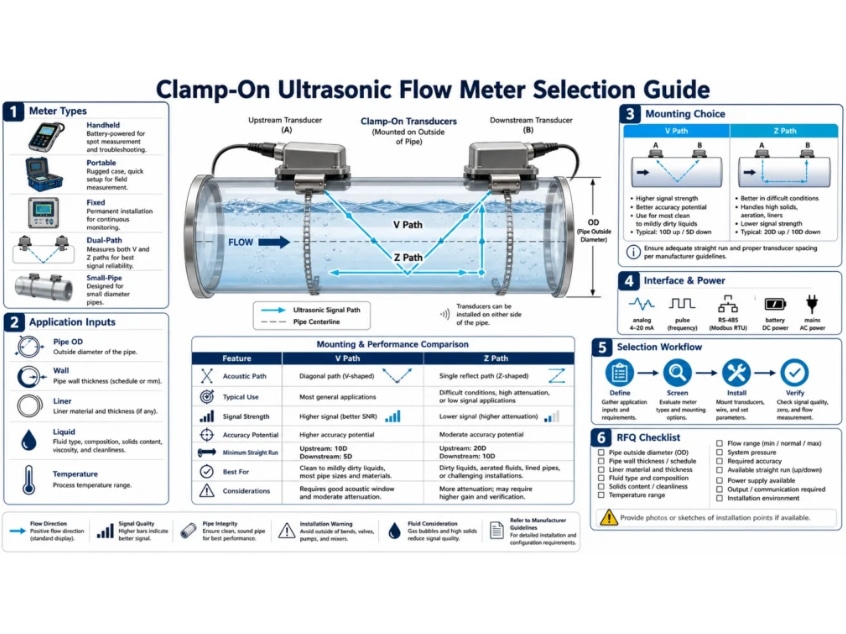

La presente guida mette a confronto le configurazioni portatili, fisse, a doppio percorso e per tubazioni di piccolo diametro. Non attribuisce una precisione universale alla misurazione a clamp-on. Le prestazioni effettive dipendono dall’intera catena di misura: dimensioni della tubazione inserite, proprietà delle pareti e del rivestimento, acustica del liquido, selezione e spaziatura dei trasduttori, accoppiamento, profilo di flusso, qualità del segnale e verifica in loco. La norma ISO 12242:2012 descrive i misuratori a ultrasuoni a tempo di transito per liquidi in condotte chiuse e costituisce un utile riferimento per i principi di misurazione e la terminologia, ma un prodotto deve comunque essere valutato in base ai requisiti del progetto.

Cosa misura un misuratore a tempo di transito con sensori a pinza
Un tipico sistema a tempo di transito con montaggio a morsetto utilizza due trasduttori posizionati sulla parete della tubazione. Lo strumento confronta il tempo di percorrenza degli impulsi acustici inviati nel senso della corrente e in senso contrario alla corrente. La differenza di tempo è correlata alla componente di velocità assiale lungo il percorso acustico. Il misuratore combina quindi la velocità calcolata con la geometria della tubazione configurata per riportare la portata volumetrica.

Lo strumento necessita quindi di informazioni aggiuntive rispetto alla sola dimensione nominale della tubazione. Il diametro esterno, lo spessore della parete, lo spessore e il materiale del rivestimento, il materiale della tubazione, il tipo di liquido e la disposizione dei trasduttori influenzano il percorso calcolato. Uno spessore della parete errato può produrre un segnale plausibile, ma alterando la distanza o il risultato della portata. Prima di selezionare un misuratore, è necessario verificare che questi dati siano noti o possano essere misurati in loco.
