Adattamento del circuito del trasduttore ultrasonico: capacità, risonanza, tensione di pilotaggio e oscillazioni residue

{{{sourceTextContent.subTitle}}}

Adattamento del circuito del trasduttore ultrasonico: capacità, risonanza, tensione di pilotaggio e oscillazioni residue

{{{sourceTextContent.description}}}

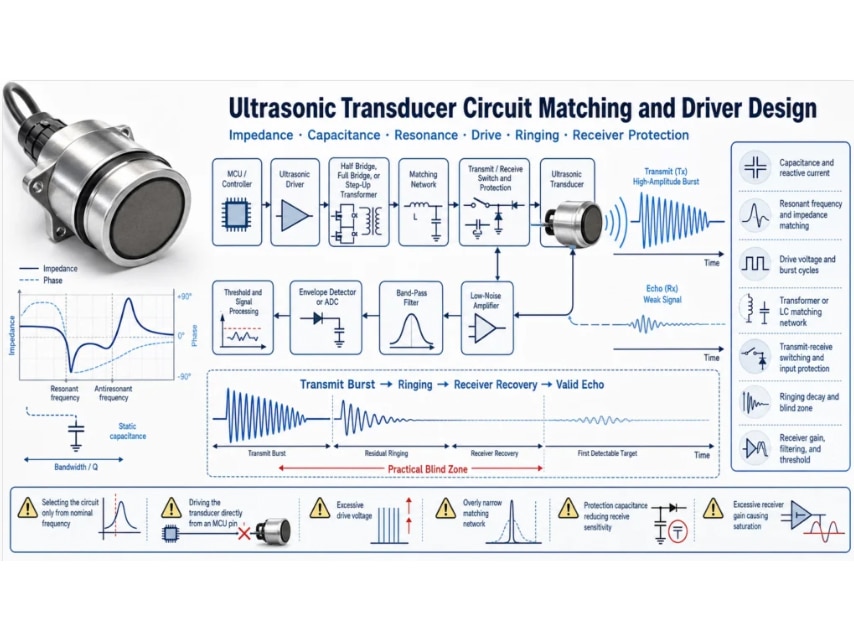

Un trasduttore a ultrasuoni fa parte di un sistema elettrico e acustico
Un trasduttore con la frequenza nominale corretta non è automaticamente compatibile con un circuito esistente. La potenza di trasmissione, la corrente richiesta, il tempo di recupero, la sensibilità di ricezione, la zona cieca, l’immunità al rumore e l’affidabilità a lungo termine dipendono dall’interazione tra l’elemento piezoelettrico, l’alloggiamento, il cavo, il driver, la rete di adattamento, il commutatore di trasmissione-ricezione, la protezione, il front-end analogico e le impostazioni di elaborazione del segnale.

Questo articolo si concentra sull’integrazione a livello di circuito. Per informazioni più complete necessarie in caso di richiesta personalizzata, consultare la nostra guida alle specifiche dei trasduttori a ultrasuoni personalizzati.

Partite dai dati elettrici misurati, non solo dall’etichetta della frequenza
Richiedete o misurate la curva di impedenza intorno alla banda operativa prevista. Tra i valori importanti figurano le frequenze di risonanza e di antirisonanza, l’ampiezza e la fase dell’impedenza, la capacità statica, la perdita dielettrica (ove pertinente), la sensibilità, la potenza di pilotaggio ammissibile e le condizioni di prova. L’alloggiamento, l’incapsulamento, la lunghezza del cavo, il montaggio, la temperatura e le variazioni di produzione possono modificare questi valori.
