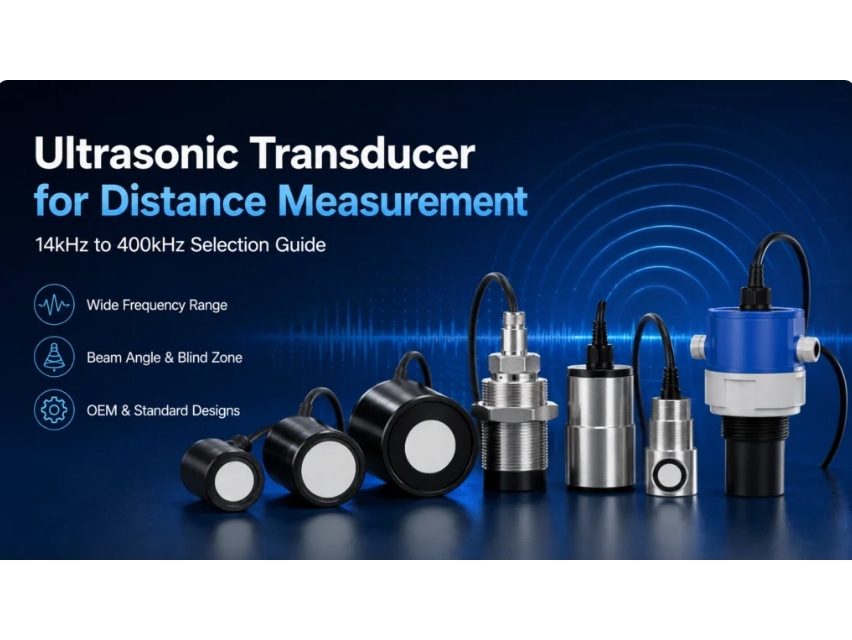

Trasduttore a ultrasuoni per la misurazione della distanza: guida alla scelta da 14 kHz a 400 kHz

{{{sourceTextContent.subTitle}}}

Trasduttore a ultrasuoni per la misurazione della distanza: guida alla scelta da 14 kHz a 400 kHz

{{{sourceTextContent.description}}}

Che cos’è un trasduttore a ultrasuoni per la misurazione della distanza?
Un trasduttore a ultrasuoni per la misurazione della distanza è il componente acustico che converte l’energia elettrica in onde sonore ultrasoniche e trasforma gli echi di ritorno nuovamente in segnali elettrici. In un sistema di rilevamento della distanza, il trasduttore trasmette il suono nell’aria, riceve l’eco riflesso da un bersaglio e determina se il segnale finale è sufficientemente forte e stabile per la misurazione.

Un trasduttore non è la stessa cosa di un sensore a ultrasuoni completo. Il trasduttore è l’elemento acustico, mentre un sensore o un modulo include normalmente il circuito di pilotaggio, il circuito di ricezione, l’elaborazione del segnale, l’alloggiamento, l’interfaccia di uscita e la calibrazione. Per i progetti OEM, spesso si seleziona prima il trasduttore, per poi abbinarlo all’elettronica finale e alla struttura meccanica.

Come funziona la misurazione ultrasonica della distanza
La maggior parte dei sistemi utilizza il principio del tempo di volo. Il circuito eccita il trasduttore alla sua frequenza di risonanza o in prossimità di essa; l’onda sonora viaggia nell’aria e si riflette dal bersaglio, mentre il ricevitore rileva l’eco. Il processore calcola quindi la distanza in base al ritardo tra la trasmissione e la ricezione.

In pratica, la portata non dipende solo dalla formula. Le dimensioni del bersaglio, la sua superficie, l’angolo di installazione, la temperatura, l’umidità, il flusso d’aria, il rumore acustico, il design dell’alloggiamento e il comportamento del trasduttore influenzano tutti la qualità dell’eco.
