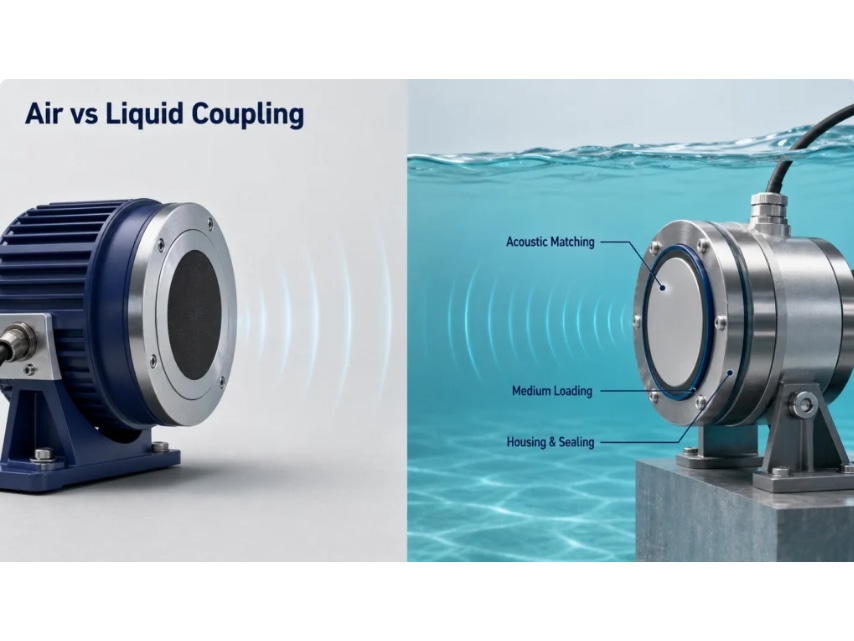

Trasduttori a ultrasuoni con accoppiamento ad aria vs trasduttori con accoppiamento a liquido: come scegliere

{{{sourceTextContent.subTitle}}}

Trasduttori ultrasonici ad accoppiamento pneumatico vs trasduttori ultrasonici ad accoppiamento idraulico: come scegliere

{{{sourceTextContent.description}}}

Il mezzo di propagazione fa parte del progetto del trasduttore
Un trasduttore a ultrasuoni non irradia allo stesso modo nell’aria e nei liquidi. L’impedenza acustica all’interfaccia con la ceramica, la velocità del suono, l’attenuazione, il carico, la pressione e il confine ambientale cambiano tutti. Un trasduttore che produce un campo utile nell’aria può spostarsi, smorzarsi o smettere di funzionare quando viene immerso.

Scegliere il mezzo prima di selezionare la frequenza e l’alloggiamento. Definire ogni interfaccia tra l’elemento attivo e il percorso di propagazione, inclusi gli strati di adattamento, la superficie protettiva, l’adesivo, la parete del recipiente o il mezzo di accoppiamento.

Cosa significa “accoppiamento”
L’accoppiamento descrive il trasferimento di energia acustica dall’elemento vibrante al mezzo e viceversa. L’impedenza acustica è Z=ρc, il prodotto della densità e della velocità del suono. Un forte disadattamento causa una forte riflessione all’interfaccia, mentre uno strato di adattamento progettato ad hoc può migliorare la trasmissione su una banda selezionata.

L’equazione dell’interfaccia a incidenza normale è utile per comprendere le tendenze, ma i trasduttori reali includono anche apertura finita, spessore dello strato, perdite, incollaggio, forma modale, angolo e dipendenza dalla frequenza. Le note tecniche di Olympus/Panametrics spiegano l’impedenza acustica, la riflessione e l’attenuazione come principi generali, non come una ricetta di progettazione definitiva.
