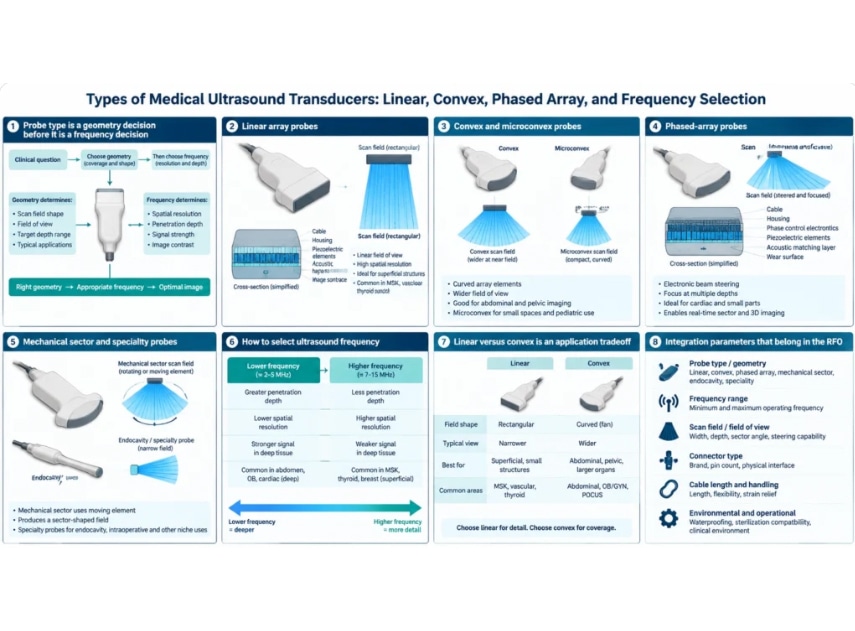

Tipi di trasduttori a ultrasuoni per uso medico: lineari, convessi, a matrice in fase e a selezione di frequenza

{{{sourceTextContent.subTitle}}}

Tipi di trasduttori ecografici medici: lineari, convessi, a matrice fase e a selezione di frequenza

{{{sourceTextContent.description}}}

La scelta del tipo di sonda è una decisione geometrica prima ancora che una decisione relativa alla frequenza
Un trasduttore ecografico medico converte l’eccitazione elettrica in impulsi acustici e gli echi di ritorno in segnali elettrici. Il tipo di sonda determina la disposizione degli elementi, il modo in cui il fascio viene orientato e il campo visivo che il sistema è in grado di coprire. La frequenza, a sua volta, determina il compromesso tra penetrazione e risoluzione spaziale all’interno di quella geometria.

Per un progetto OEM, la scelta tra «lineare o convesso» non è sufficiente. È necessario definire l’applicazione clinica, la profondità target, la finestra di accesso, l’ingombro, il numero di canali, il connettore, l’architettura di beamforming, i limiti di emissione acustica, il metodo di pulizia e il percorso normativo. Un trasduttore è un componente di un dispositivo medico e non determina di per sé le prestazioni diagnostiche.

Sonde ad array lineare
Un array lineare presenta elementi disposti lungo un’apertura rettilinea e produce normalmente un’immagine rettangolare. Il suo ampio contatto nel campo vicino e le linee di scansione parallele lo rendono adatto a strutture superficiali, accesso vascolare, imaging muscolo-scheletrico e altre applicazioni che richiedono dettagli precisi in prossimità della superficie.

Le sonde lineari operano spesso a frequenze più elevate rispetto alle sonde addominali generiche. Ciò migliora la risoluzione ma riduce la penetrazione. L’ingombro può risultare eccessivo per finestre acustiche strette e il passo degli elementi deve essere controllato per gestire i lobi di griglia durante l’orientamento.
