Trasduttore per saldatura a ultrasuoni: frequenza, adattamento del corno e risoluzione dei problemi

{{{sourceTextContent.subTitle}}}

Trasduttore per saldatura a ultrasuoni: frequenza, adattamento del corno e risoluzione dei problemi

{{{sourceTextContent.description}}}

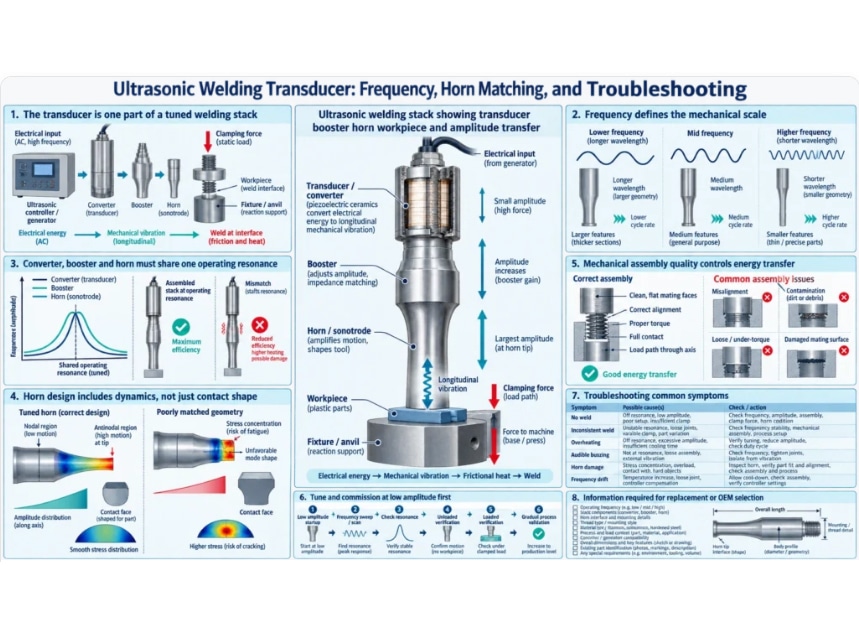

Il trasduttore è una delle componenti di un sistema di saldatura sintonizzato
Un trasduttore per saldatura a ultrasuoni converte la tensione del generatore in vibrazioni meccaniche ad alta frequenza. È normalmente collegato a un amplificatore e a una tromba, che trasmettono e trasformano l’ampiezza nel pezzo da lavorare. Il convertitore, l’amplificatore, la tromba, le interfacce, il generatore e il dispositivo di fissaggio funzionano come un unico sistema sintonizzato.

Sostituire un convertitore basandosi esclusivamente sull’etichetta relativa alla frequenza e alla potenza è rischioso. Risonanza, impedenza, capacità, schema di foratura, diametro dell’interfaccia, precarico, valore nominale dell’ampiezza e carico di massa devono essere compatibili con il sistema esistente. Anche il materiale da lavorare, il design del giunto, la forza di serraggio e il controllo della saldatura determinano il risultato.

La frequenza definisce la scala meccanica
I sistemi a frequenza più bassa, come quelli a 20 kHz, supportano comunemente corni più grandi, spostamenti maggiori e saldature industriali ad alta potenza. Le frequenze più elevate consentono l’uso di componenti acustici più piccoli e possono essere adatte ad assemblaggi piccoli o delicati. La scelta della frequenza modifica la lunghezza d’onda e, di conseguenza, le dimensioni fisiche di ogni componente risonante.

Il trasduttore di saldatura BBWD-20KP2000 da 20 kHz e 2000 W è concepito come componente a livello di convertitore. Le sue specifiche non determinano la geometria ammissibile della tromba, la forza di saldatura o la frequenza di ciclo di una macchina finita.
