Trasformatore di distribuzione monofase su basamento utilizzato negli impianti di distribuzione sotterranei

{{{sourceTextContent.subTitle}}}

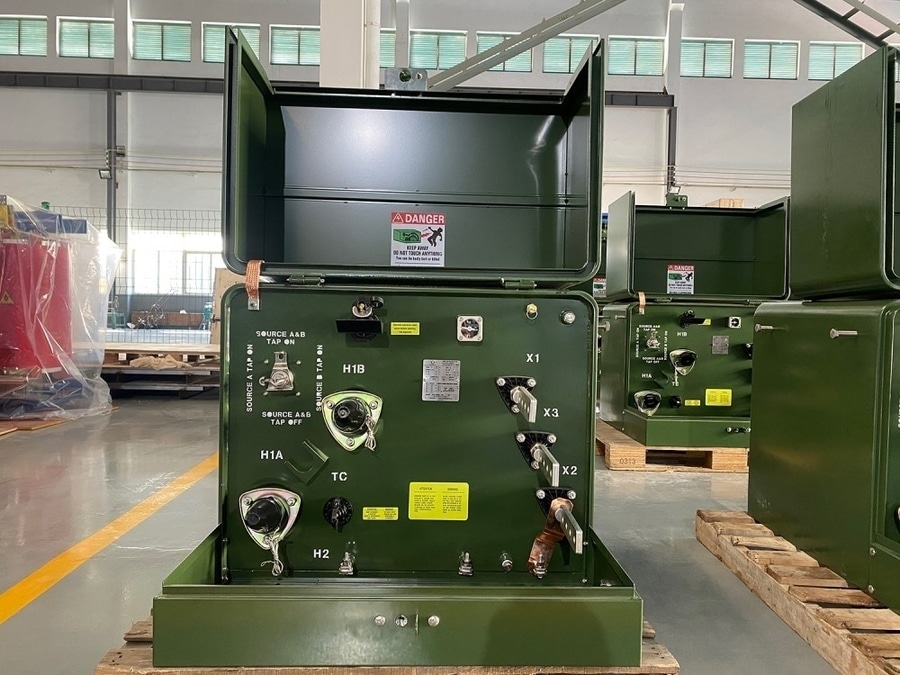

Trasformatore di distribuzione monofase montato su basamento

{{{sourceTextContent.description}}}

Il trasformatore di distribuzione monofase montato su basamento è un trasformatore installato a terra e completamente chiuso, utilizzato negli impianti di distribuzione sotterranei. Esso abbassa la tensione di media tensione (tipicamente 7,2 kV–34,5 kV) alla tensione di bassa tensione (120/240 V o simili) per clienti residenziali e commerciali di piccola entità.

Si tratta essenzialmente dell’equivalente sotterraneo di un trasformatore monofase montato su palo, ma alloggiato in un armadio in acciaio chiuso a chiave per motivi di sicurezza ed estetica.

Specifiche tipiche
·Tensione primaria: 7,2 kV, 12,47 kV, 13,2 kV, 13,8 kV, 22 kV, 24,9 kV, 33 kV
·Tensione secondaria: 120/240 V (la più comune), 240 V, 230 V
·Potenza nominale: 25–500 kVA (intervallo comune)
·Frequenza: 50 Hz / 60 Hz
·Fase: monofase
·Metodo di raffreddamento: ONAN (Oil Natural Air Natural)
·Isolamento: olio minerale o fluido a base di estere
·Installazione: a terra su basamento in calcestruzzo
·Involucro: armadio in acciaio a prova di manomissione

Componenti principali
·Nucleo magnetico monofase
·Avvolgimento ad alta tensione (classe di distribuzione)
·Avvolgimento a bassa tensione
·Serbatoio sigillato riempito con olio isolante
·Passanti ad alta tensione (all’interno del vano AT)
·Passanti a bassa tensione (compartimento BT)
·Fusibile a baionetta / fusibile limitatore di corrente
·Interruttore di sezionamento in carico (versioni opzionali con alimentazione ad anello)
·Scaricatori di sovratensione
·Dispositivo di scarico della pressione
·Sistema di messa a terra
·Compartimenti chiudibili a chiave (AT e BT separati)

Valori nominali comuni
Dimensioni standard tipiche:
·25 kVA
·50 kVA
·75 kVA
·100 kVA
·167 kVA
·250 kVA
·333 kVA
·500 kVA

Rapporti di tensione comuni
·11 kV / 120-240 V
·12,47 kV / 120-240 V
·13,2 kV / 120-240 V
·13,8 kV / 120-240 V
·22 kV / 230 V
·33 kV / 240 V

Applicazioni
·Quartieri residenziali con reti sotterranee
·Complessi residenziali e periferie
·Edifici commerciali di piccole dimensioni
·Scuole e piccoli campus
·Sistemi di illuminazione stradale
·Circuiti di alimentazione residenziali
·Reti di distribuzione urbane compatte

Caratteristiche principali
·Completamente chiuso e a prova di manomissione (elevata sicurezza nelle aree pubbliche)
·Progettato per sistemi di cavi interrati
·Impatto visivo molto ridotto rispetto alle unità montate su palo
·Funzionamento silenzioso grazie al design a serbatoio sigillato
·Facile sezionamento nelle reti ad anello
·Elevata affidabilità con manutenzione minima

Caratteristiche di protezione
·Fusibile a baionetta per alta tensione o fusibile limitatore di corrente
·Scaricatori di sovratensione (lato AT)
·Dispositivo di scarico della pressione
·Sistema di messa a terra e collegamento equipotenziale
·Interruttore di sezionamento del carico opzionale (tipo ad alimentazione ad anello)
·Protezione da sovracorrente coordinata con gli interruttori a monte

Prove di routine
Le prove di fabbricazione includono tipicamente:
·Prova di resistenza degli avvolgimenti
·Prova del rapporto di trasformazione (TTR)
·Resistenza di isolamento (IR)
·Perdite a vuoto e corrente di eccitazione
·Perdite sotto carico e prova di impedenza
·Prove di tensione applicata e indotta
·Prova di tenuta
·Rigidità dielettrica dell’olio isolante

Norme applicabili
·IEC 60076 – Trasformatori di potenza
·IEEE C57.12.25 / C57.12.34 – Requisiti per i trasformatori di distribuzione montati su basamento
·IEEE C57.12.90 – Codice di prova per trasformatori a bagno d’olio
·IEC 60296 – Norme relative all’olio per trasformatori

Panoramica delle prestazioni
·Rendimento: 98,5%–99,5%
·Durata di vita utile: 25–40 anni
·Raffreddamento: naturale (ONAN)
·Funzionamento: supporto continuo alla distribuzione sotterranea all’aperto

Un trasformatore di distribuzione monofase montato su basamento è ampiamente utilizzato nei moderni sistemi di alimentazione sotterranei poiché combina sicurezza, compattezza e affidabilità nella fornitura di energia elettrica residenziale, specialmente nelle aree residenziali suburbane dove le linee aeree non sono gradite.
