Radiografia computerizzata ideale per le applicazioni radiografiche flash

{{{sourceTextContent.subTitle}}}

Fisica ha scelto gli scanner per radiografia computerizzata ScanX Discover HC e HR per l'acquisizione di immagini radiografiche grazie ai numerosi vantaggi offerti, come l'elevato contrasto e le versatili opzioni di impostazione del PMT.

{{{sourceTextContent.description}}}

Fisica è un'azienda leader a livello mondiale nella produzione di sistemi a raggi X flash per un'ampia gamma di applicazioni industriali e di ricerca. La radiografia flash viene utilizzata quando è necessario esaminare oggetti in rapido movimento e visivamente oscurati, oppure per osservare gli effetti di un evento o di un impatto troppo rapido per l'occhio umano.

I sistemi Flash X-ray di Fisica producono un singolo impulso di raggi X estremamente breve e ad alta potenza che può essere utilizzato per arrestare efficacemente il movimento di un oggetto in rapido movimento e consentire l'imaging e l'analisi della sua struttura interna. Sono disponibili tensioni di pulsazione dei raggi X di 150kV, 300kV, 450kV e 1,2MV, con larghezze di impulso da 20ns a 70ns, che offrono la flessibilità necessaria per affrontare
un'ampia varietà di applicazioni per enti commerciali e governativi.

Le applicazioni passate includono l'ispezione di pale di elicotteri in rotazione, di munizioni in volo, di eventi di impatto come incidenti automobilistici e giubbotti antiproiettile, e persino la valutazione di piastrelle di navette spaziali colpite da oggetti a ipervelocità.

Fisica utilizza solitamente la Radiografia Computerizzata (CR) per acquisire le immagini grazie ai suoi numerosi vantaggi rispetto alla pellicola e alla DR. In particolare, il tempo di acquisizione di un'immagine è molto più breve rispetto a quello necessario per l'uso della pellicola, e non sono necessarie camera oscura o sostanze chimiche. Ciò significa che l'acquisizione di immagini può essere effettuata sul campo e i risultati sono disponibili quasi immediatamente. Inoltre, le immagini digitali possono essere facilmente manipolate per migliorare i dettagli ed effettuare misurazioni accurate degli oggetti presenti nell'immagine. Le lastre CR, a differenza delle pellicole, accettano anche esposizioni multiple di raggi X.

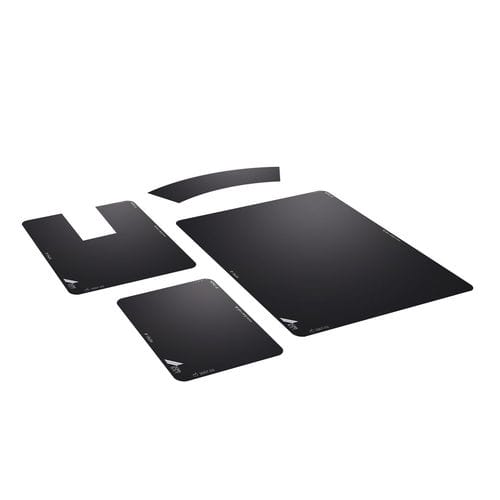

La CR presenta dei vantaggi rispetto alla DR nelle applicazioni tipiche dei raggi X flash, in quanto il mezzo di acquisizione delle immagini è spesso a rischio di urti o detriti ad alta velocità, può dover essere piegato e modellato per adattarsi a un'esigenza specifica e deve sempre avere una sensibilità molto elevata a causa dei brevi impulsi di raggi X. Le piastre di imaging (IP) utilizzate nella CR sono estremamente economiche rispetto a un DDA, sono più robuste e sono disponibili in un'ampia gamma di dimensioni, sensibilità e risoluzioni.

Fisica utilizza gli scanner DÜRR NDT ScanX Discover HC e HR CR per acquisire digitalmente le immagini a raggi X e visualizzarle digitalmente su un monitor per la valutazione.

Lo ScanX HC è ideale per questa applicazione grazie alla sua capacità di fornire immagini ad alto contrasto e alla flessibilità offerta all'utente di manipolare e controllare direttamente le funzioni interne dello scanner. Ad esempio, il tubo foto-moltiplicatore (PMT) all'interno dello scanner può essere controllato esplicitamente per fornire la massima amplificazione dell'immagine catturata sulla piastra di imaging. Gli impulsi radiografici flash producono generalmente dosi di raggi X inferiori rispetto alle applicazioni NDT standard, il che a sua volta significa un'esposizione relativamente bassa sulla lastra di imaging. La possibilità di variare il PMT per amplificare questo debole segnale è fondamentale per acquisire immagini di buona qualità. Ciò è possibile solo utilizzando il rapporto segnale/rumore superiore del PMT ScanX HC.

Alcune applicazioni di raggi X flash coinvolgono oggetti in rapido movimento e/o oggetti più lunghi. Per poterli riprendere in modo efficace, spesso si utilizzano lastre di imaging lunghe, per poter meglio riprendere gli oggetti in volo. Lo ScanX HC è in grado di scansionare lastre fino a 35 cm (14") di larghezza, mentre le lastre lunghe fino a 150 cm (60") sono regolarmente scansionate dallo ScanX HC. In circostanze estreme, sono state scansionate con successo lastre di oltre 100" (250 cm).

Oltre al sistema ScanX CR, DÜRR NDT offre una serie di prodotti CR, DR e software per il settore NDT. DÜRR NDT è orgogliosa di collaborare con Fisica e di fornire soluzioni che rispondono ai requisiti unici delle applicazioni radiografiche flash.
