Emerson utilizza l'HD-CR 35 NDT di DÜRR per garantire l'integrità del prodotto e fornire strumenti di misura della massima qualità

{{{sourceTextContent.subTitle}}}

La saldatura è una delle competenze principali di Emerson e quasi tutti gli strumenti di misura prodotti da Tecnologías de Flujo presentano saldature di mantenimento della pressione che richiedono un'ispezione a raggi-X.

{{{sourceTextContent.description}}}

Emerson è stata fondata nel 1890 a St. Louis, nel Missouri, come produttore di motori elettrici e ventilatori. Nel corso degli ultimi 100 anni, l'azienda è cresciuta da produttore regionale a potenza globale di soluzioni tecnologiche. Emerson ha molte filiali, tra cui Emerson Automation Solutions, fondata nel 2015.

FR Tecnologías de Flujo (TF) Emerson, con sede a Chihuahua in Messico, fa parte di Emerson Automation Solutions. TF produce strumenti di misura utilizzati in un'ampia gamma di settori, alcuni dei quali sono strumenti di misura della portata, della densità e della viscosità. Alcuni dei settori critici serviti sono quello alimentare e delle bevande, delle scienze biologiche, del petrolio e del gas e della raffinazione.

La saldatura è una delle competenze principali di Emerson e quasi tutti gli strumenti di misura prodotti da Tecnologías de Flujo presentano saldature di mantenimento della pressione che richiedono controlli non distruttivi. Il diametro delle saldature varia da 3 mm (0,120") a 914 mm (36") con spessori di parete che vanno da 0,2 mm (0,008") a 38,4 mm (1,5"). In passato FR Tecnologías de Flujo utilizzava pellicole analogiche per eseguire l'ispezione radiografica. Nel 2010 Emerson Automation Solutions ha iniziato a studiare alternative alla radiografia su pellicola e, durante la ricerca, si è imbattuta nel versatile HD-CR 35 di Dürr NDT.

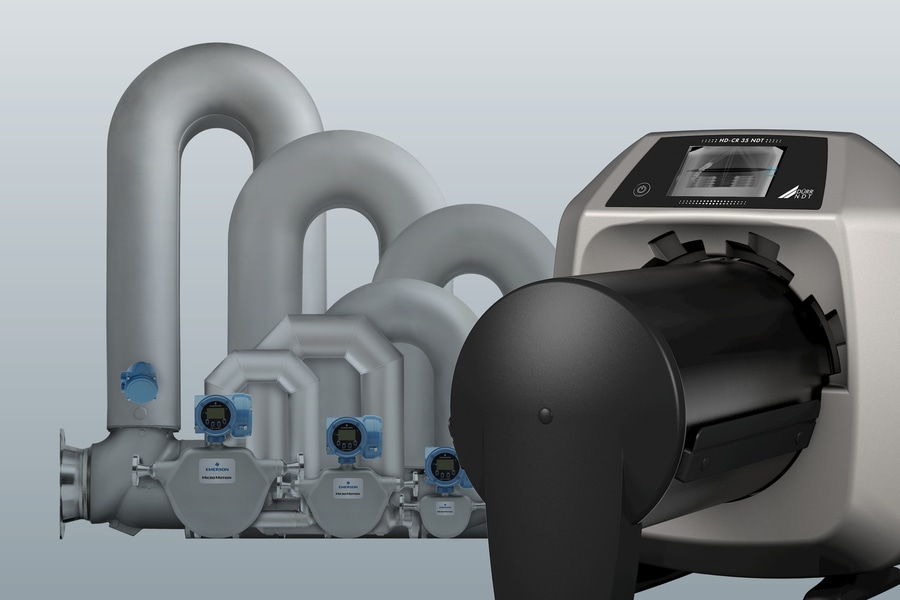

L'HD-CR 35 è lo scanner CR più flessibile e avanzato attualmente sul mercato, in grado di fornire immagini con la più alta risoluzione nel settore della radiografia industriale. Inoltre, grazie all'esclusiva tecnologia TreFoc, che offre una dimensione regolabile dello spot laser, è in grado di fornire immagini ad alto contrasto quando necessario. Inoltre, l'HD-CR 35 vanta l'ingombro più ridotto di qualsiasi altro scanner CR attualmente disponibile sul mercato, il che lo rende completamente portatile.

È stata richiesta una dimostrazione delle sue capacità ed è stato riscontrato che le radiografie digitali acquisite con il Dürr HD-CR 35, utilizzando il potente software di acquisizione immagini D-Tect, producevano immagini con una migliore sensibilità al contrasto, che consentivano di vedere maggiori variazioni nello spessore del materiale perché la radiografia digitale ha una gamma dinamica molto più elevata rispetto alla pellicola. Hanno anche notato che i tempi di esposizione sono diminuiti e che la scansione di una lastra di imaging richiede molto meno tempo rispetto all'elaborazione della pellicola. Sulla base dei risultati della dimostrazione e dei suggerimenti di altre sedi Emerson, che già utilizzavano l'HD-CR 35, FR Tecnologías de Flujo ha deciso di acquistare uno scanner e un software. Dopo il passaggio dalla pellicola al CR, FR Tecnologías de Flujo ha notato immediati miglioramenti nei tempi di lavorazione e nel processo di valutazione.

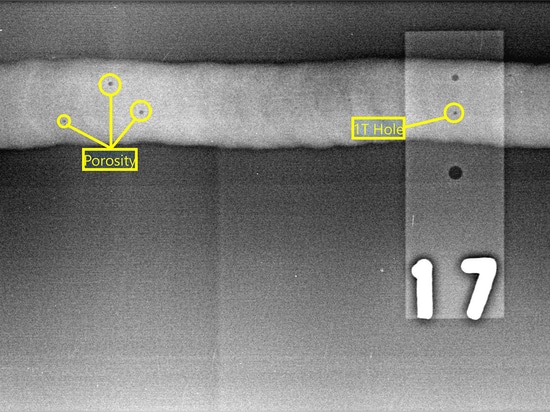

Un esempio di come l'imaging digitale li abbia aiutati nel processo di valutazione è visibile nella prima immagine radiografica. In passato, utilizzando la pellicola, il foro da 1T nell'IQI e i tre piccoli pori nella saldatura della scanalatura potevano non essere rilevati. Ora, invece, è possibile aumentare la probabilità di rilevamento utilizzando i filtri di imaging digitale integrati nel software D-Tect X e regolando la luminosità e il contrasto.

Utilizzando poi i potenti strumenti di misurazione delle immagini integrati nel software, è molto più facile misurare e valutare le indicazioni. Con la radiografia convenzionale, gli ispettori dovevano usare lenti di ingrandimento o loupes di ispezione e una scatola luminosa per valutare le discontinuità. Se la sensibilità al contrasto era scarsa, un'indicazione poteva sfuggire o essere interpretata in modo errato. Nell'immagine qui sopra, l'ispettore ha potuto utilizzare gli strumenti di misura del software per misurare e valutare con precisione le dimensioni delle discontinuità e stabilire se le indicazioni erano accettabili.

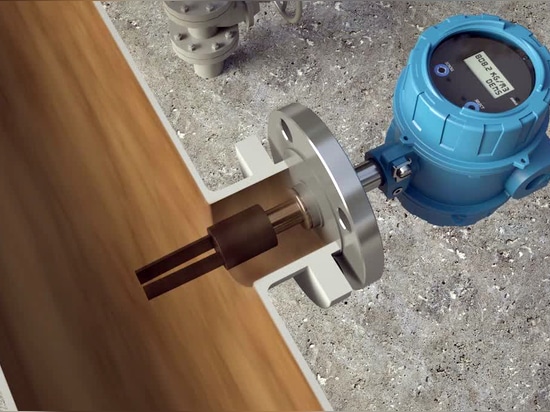

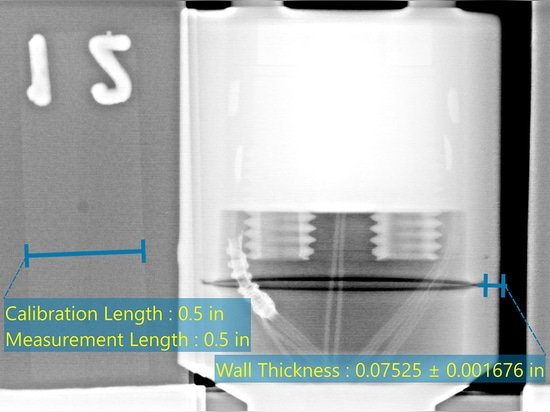

Un altro esempio di come il contrasto migliorato e le capacità di misurazione superiori del software D-Tect X abbiano migliorato il processo di ispezione è rappresentato dall'ispezione del misuratore della densità delle forche, illustrata nella seconda immagine a raggi X. Si tratta di una piccola saldatura realizzata per unire la forcella al resto del gruppo. La quantità di penetrazione è fondamentale in queste saldature; se è eccessiva, c'è la possibilità di danneggiare l'elettronica sensibile proprio dietro il giunto di saldatura. Se la penetrazione non è sufficiente, la saldatura non soddisfa i requisiti di progetto. Quando si usava la pellicola, misurare la quantità di penetrazione in una ripresa di profilo usando una lente d'ingrandimento o un occhialino di ispezione era un processo noioso.

Come si può vedere nell'immagine, l'utente può ingrandire una regione di interesse utilizzando la funzione di ingrandimento del software D-Tect X. Quindi, può utilizzare lo strumento di misurazione dello spessore della parete o lo strumento di misurazione della linea per misurare con precisione la quantità di penetrazione del giunto.

Dal 2010, FR Tecnologías de Flujo ha costruito tre nuovi armadietti e ha acquistato altri 6 scanner HD-CR 35 insieme al software D-Tect X. FR Tecnologías de Flujo continua a crescere e sta costruendo un nuovo bunker radiografico per far fronte agli arretrati e gestire alcuni degli strumenti più grandi che produce. L'azienda è molto soddisfatta della qualità delle immagini digitali acquisite dagli scanner HD-CR 35, ma anche dell'assistenza clienti che riceve sempre in caso di difficoltà.
