Trasduttori Lineari con Interfaccia IO-Link

La soluzione avanzata per la misurazione della posizione nell’automazione industriale

I trasduttori lineari assoluti serie PNS ILK e PN2S ILK integrano le funzionalità offerte dal protocollo IO-Link: comunicazione, interoperabilità, semplicità di installazione.

Grazie alla tecnologia IO-Link I nuovi trasduttori, oltre a rilevare la posizione, trasmettono in tempo reale una serie di dati ciclici (di processo) e aciclici (parametri, messaggi di errore, warning, notifiche), che consentono la gestione ottimale della produzione anche da remoto (come avviene nei sistemi IIoT). Il master IO-Link è compatibile con la maggior parte dei bus di campo industriali, l'integrazione nei sistemi esistenti risulta quindi facilitata. La trasmissione dei dati, basata su un segnale a 24V, è pulita e sicura, immune alle interferenze.

Come tutti i sensori smart, PNS e PN2S consentono di impostare i parametri operativi: posizione massima, direzione di incremento, soglie di allarme per temperatura o posizione, oltre a supportare funzione diagnostica, che consente il monitoraggio del sistema e agevola la manutenzione predittiva dei macchinari. La risoluzione è 12 bit (4096 passi). L'elemento resistivo in plastica conduttiva assicura precisione, ripetibilità e durata.

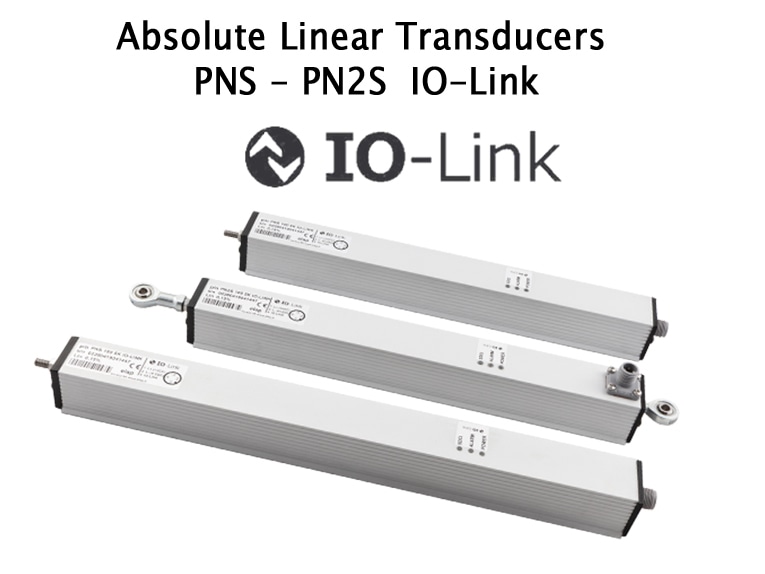

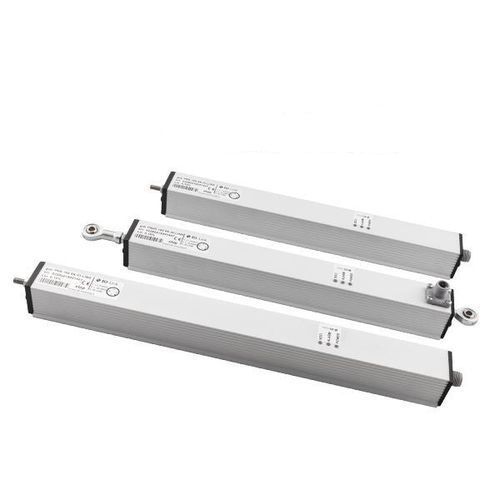

I trasduttori sono disponibili in due versioni:

- PNS ILK con corse da 50 a 950 mm, e
- PN2S ILK, dotati di due snodi sferici alle estremità, con corse da 50 a 500 mm.

La robusta custodia in alluminio assicura un’ottima resistenza ad urti, vibrazioni e agenti ambientali. I collegamenti sono assicurati dal connettore M12 a 4 poli, come da standard IO-Link.

La semplicità di installazione e messa in servizio rappresenta un ulteriore vantaggio di questi trasduttori: il fissaggio meccanico avviene per mezzo di supporti metallici lungo il corpo del trasduttore.

Come per tutti i sistemi IO-Link il cablaggio è ridotto: il segnale e l’alimentazione passano infatti in un unico cavo, non schermato, della lunghezza massima di 20 metri.

I dispositivi possono essere facilmente configurati grazie al Port Configuration Tool, un software in grado di riconoscere i dispositivi connessi al Master, e di scaricare in automatico i file descrittori (IODDs).

Inoltre IO-Link ha la caratteristica della auto-parametrizzazione, una funzione del Master che salva al suo interno tutti i parametri dei dispositivi connessi: in caso di sostituzione del trasduttore il Master riparametrizza il device automaticamente, semplificando le operazioni di manutenzione.
