La testina di misurazione più piccola stabilisce nuovi standard nella misurazione dello spessore dei rivestimenti

{{{sourceTextContent.subTitle}}}

I sensori miniaturizzati consentono misurazioni ad alta precisione sui componenti più piccoli

{{{sourceTextContent.description}}}

Man mano che i componenti diventano sempre più compatti e geometricamente complessi, il controllo qualità si trova ad affrontare nuove sfide. La misurazione dello spessore dei rivestimenti su parti minuscole o in punti difficili da raggiungere ha rappresentato a lungo un limite per molti strumenti di misura convenzionali. Ora, una nuova generazione di sensori miniaturizzati sta cambiando questa situazione.
Progettati per l’uso con la serie MiniTest 7X5, i nuovi sensori miniaturizzati F0.5M e N0.3M offrono una misurazione dello spessore dei rivestimenti eccezionalmente precisa e non distruttiva su componenti estremamente piccoli, mantenendo al contempo gli standard prestazionali richiesti dalla moderna produzione industriale.
La precisione incontra la miniaturizzazione
Ciò che rende questi sensori particolarmente straordinari sono le loro dimensioni. Dotati di quella che viene definita la testina di misura più piccola al mondo, consentono misurazioni affidabili dello spessore dei rivestimenti in applicazioni dove le sonde tradizionali semplicemente non riescono ad arrivare.
Nonostante le loro dimensioni compatte, i sensori offrono un’impressionante precisione di misura pari a:
± 0,5 µm + 0,75% del valore misurato
Questo livello di precisione li rende ideali per settori quali:
• Industria automobilistica
• Produzione elettronica
• Tecnologia medica
• Ingegneria di precisione
• Rivestimenti e trattamenti superficiali
Intelligenza integrata con la tecnologia SIDSP®
Un elemento chiave che contraddistingue la serie MiniTest è la tecnologia SIDSP® (Sensor-Integrated Digital Signal Processing).
A differenza dei sistemi convenzionali, l’intero processo di misurazione avviene direttamente all’interno del sensore. Il sensore:
• Genera digitalmente tutti i segnali di misurazione necessari
• Esegue il condizionamento completo del segnale
• Elabora internamente i dati di misurazione
• Converte i risultati direttamente in valori di spessore del rivestimento
Solo i valori di misura digitali definitivi vengono trasmessi allo strumento per la visualizzazione, l’analisi statistica e l’archiviazione dei dati.
Questo approccio elimina una delle cause più comuni di imprecisioni di misura: l’interferenza del segnale durante la trasmissione attraverso il cavo del sensore. Il risultato è una maggiore stabilità, una migliore ripetibilità e risultati di misura costantemente affidabili.
F0.5M: Induzione magnetica per substrati ferromagnetici
Il sensore F0.5M funziona secondo il metodo dell’induzione magnetica e offre un campo di misura compreso tra 0 µm e 0,5 mm.
È progettato specificamente per misurare rivestimenti non magnetici su materiali di base ferromagnetici, tra cui:
• Vernici e lacche
• Rivestimenti smaltati
• Rivestimenti cromati
• Strati di zinco
I substrati tipici includono:
• Acciaio
• Ferro
• Altri materiali ferromagnetici
Ciò rende l’F0.5M particolarmente adatto per applicazioni di controllo qualità nella lavorazione dei metalli, nella produzione automobilistica e nella protezione dalla corrosione.
N0.3M: Misurazione a correnti parassite per metalli non ferrosi
Il sensore miniaturizzato N0.3M utilizza il principio delle correnti parassite e copre un campo di misura compreso tra 0 µm e 0,3 mm.
È ottimizzato per la misurazione di rivestimenti isolanti su metalli non ferrosi, quali:
• Rivestimenti verniciati
• Strati anodizzati
• Rivestimenti isolanti protettivi
I materiali di base supportati includono:
• Alluminio
• Rame
• Zinco pressofuso
• Altri metalli non ferrosi
Il sensore rappresenta una soluzione eccellente per i produttori che necessitano di un controllo preciso dei rivestimenti su componenti metallici leggeri e superfici altamente rifinite.
Progettato per aree difficili da raggiungere
Negli ambienti industriali, l’accessibilità alla misurazione è spesso importante quanto la precisione della misurazione stessa. I sensori miniaturizzati sono stati sviluppati specificamente per geometrie complesse e spazi ristretti.
Le caratteristiche principali includono:
✔ Disponibili nelle versioni diritta, a 45° e a 90° per la massima flessibilità

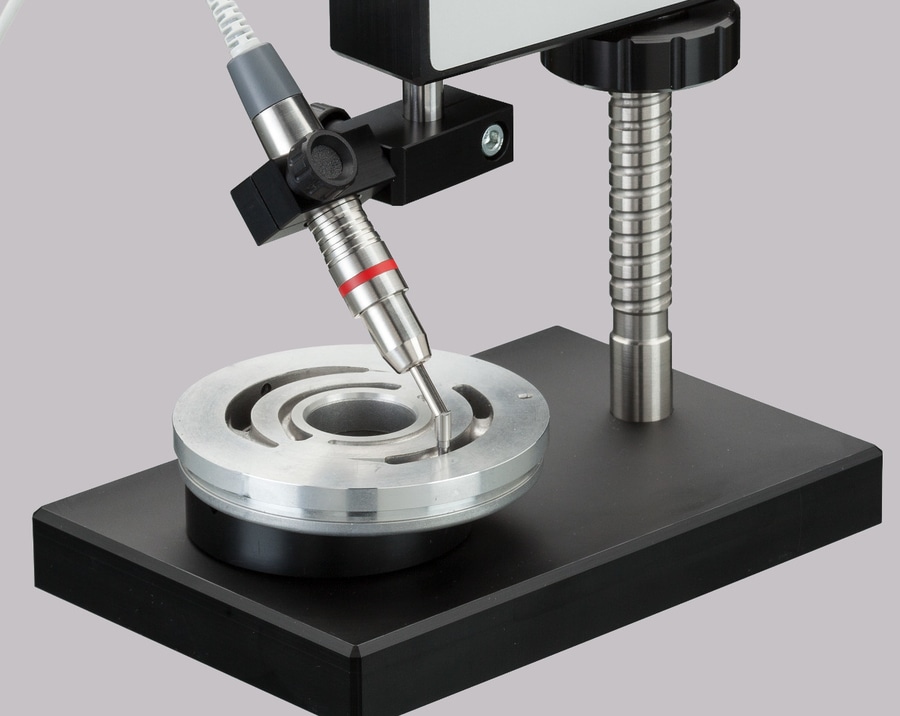

✔ Treppiede di precisione opzionale per misurazioni altamente ripetibili
✔ Richiede un’area di misurazione di soli 3 mm
Queste caratteristiche consentono agli utenti di misurare i rivestimenti su parti complesse, incavi stretti, piccoli componenti di produzione e altre posizioni che in precedenza erano difficili o impossibili da ispezionare.
Un nuovo strumento per il controllo qualità moderno
Mentre i produttori continuano a spingere i limiti della miniaturizzazione e dell’ingegneria di precisione, la tecnologia di ispezione deve evolversi di conseguenza. I sensori F0.5M e N0.3M dimostrano come una tecnologia di misurazione avanzata possa essere integrata in un fattore di forma eccezionalmente compatto senza sacrificare precisione o affidabilità.
Per le aziende che desiderano migliorare il controllo di qualità dei rivestimenti su componenti di piccole dimensioni, questi sensori miniaturizzati offrono una soluzione pratica e altamente accurata, consentendo misurazioni affidabili anche negli spazi più ristretti.
Scopri di più
Ti interessa scoprire come la misurazione miniaturizzata dello spessore dei rivestimenti possa migliorare i tuoi processi produttivi? Informazioni tecniche dettagliate sono disponibili sulla pagina del prodotto dedicata alla serie MiniTest 7X5. I professionisti del settore possono inoltre inviare domande specifiche relative alle proprie applicazioni tramite il modulo di contatto o il chatbot per discutere le loro sfide di misurazione individuali con esperti nel campo della misurazione dei rivestimenti.
