Nozioni di base sui flussimetri a struttura Venturi｜Come scegliere tra FDM06-I e FDM08?

{{{sourceTextContent.subTitle}}}

Nella misura di portata in condotta, le caratteristiche dell'elemento sensibile stesso costituiscono il fondamento dell'accuratezza della misura, mentre le condizioni del campo di flusso a monte della sezione di misura determinano se queste caratteristiche possono essere adeguatamente r

{{{sourceTextContent.description}}}

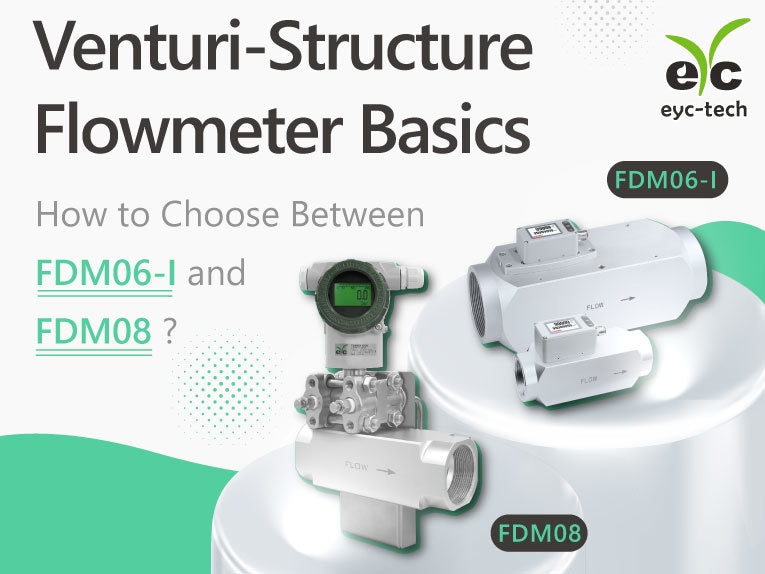

Il misuratore di portata massica termica FDM06-I Venturi combina la struttura del tubo Venturi con il principio di misura a filo caldo. Grazie alle sezioni convergenti e divergenti, il flusso d'aria diventa più regolare e stabile prima di entrare nella zona di rilevamento, consentendo all'elemento a filo caldo di operare in un campo di flusso più uniforme e migliorando la linearità e la ripetibilità della misura. L'FDM06-I è dotato di un display LCD da 2" che può visualizzare il flusso istantaneo e cumulativo e supporta uscite multiple (analogiche/digitali). Sono disponibili modelli per tubi di diametro compreso tra DN15 e DN100, adatti ad applicazioni che richiedono un monitoraggio stabile del flusso d'aria, statistiche sul flusso delle tubazioni e monitoraggio dei consumi.

Il trasmettitore di portata d'aria in linea di tipo Venturi FDM08, che adotta anch'esso una struttura Venturi, è più adatto per le sezioni delle tubazioni dei sistemi ad aria compressa in cui il gas contiene un maggiore contenuto di umidità. Quando le condizioni del sito comportano rischi di umidità o di condensazione, la scelta di un'architettura di misura di tipo Venturi in tubazione consente di monitorare il flusso in modo più adeguato alle condizioni operative effettive. Dal punto di vista della scelta ingegneristica, si può intendere l'utilizzo dello stesso concetto di stabilizzazione del flusso basato su Venturi, ma con condizioni di tubazione e scenari applicativi diversi.
