Nella misurazione della velocità e della portata dell'aria nei condotti, la combinazione di un tubo di misura della portata media (tubo di Pitot) e di un trasmettitore di pressione differenziale utilizza la differenza di pressione tra la pressione totale e la pressione statica come base di calcolo.

Questa differenza di pressione corrisponde alla pressione dinamica del flusso d'aria. In base alla relazione tra pressione dinamica e velocità, è possibile calcolare la velocità dell'aria e ricavare di conseguenza la portata d'aria.

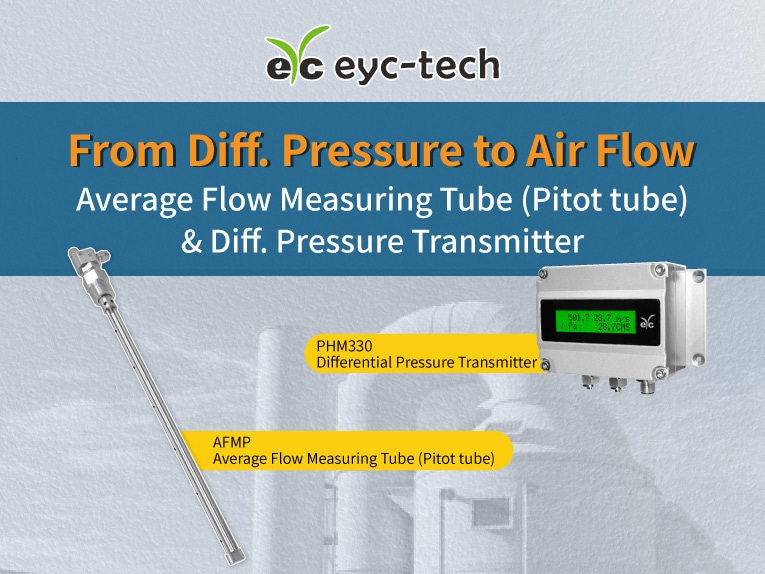

Il tubo di misura del flusso medio AFMP (tubo di Pitot) è dotato di una struttura di rilevamento della pressione multiporta che esegue il campionamento della pressione in più punti della sezione trasversale del condotto. Questo design rende la pressione differenziale misurata più rappresentativa della condizione reale del flusso, riducendo l'influenza delle variazioni di flusso localizzate che possono influenzare le misure a singolo punto.

Il segnale di pressione differenziale generato dall'AFMP viene trasmesso al trasmettitore di pressione differenziale PHM330 per una misurazione precisa e una conversione del segnale. Il sistema calcola quindi la velocità dell'aria e la portata d'aria corrispondenti in base alla relazione tra pressione differenziale e velocità.
