Isola robotizzata collaborativa per l’assemblaggio automatico di cerniere su montanti per quadri elettrici

Scopri la soluzione sviluppata da Tecnorobot con integrato un modulo di avvitatura MCA Fiam

Nel campo dell’automazione dei processi di assemblaggio esistono numerose applicazioni orientate a migliorare efficienza e produttività: in questo caso vi raccontiamo quella sviluppata da Tecnorobot, che ha sviluppato una soluzione robotizzata collaborativa dedicata all’automazione del processo di assemblaggio delle cerniere sui montanti di quadri elettrici, consentendo al cliente di eliminare un’attività precedentemente svolta in modo completamente manuale e caratterizzata da elevati tempi di lavorazione.

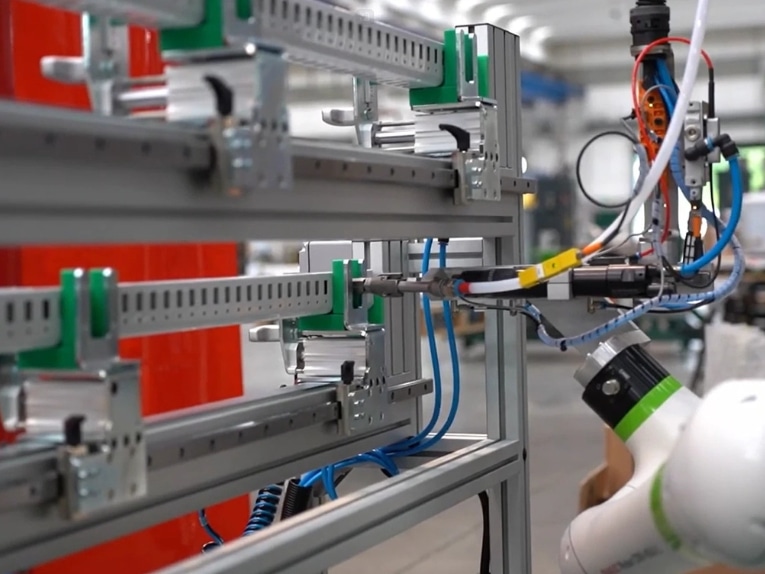

L’impianto è equipaggiato con robot collaborativo FANUC CRX-10iA/L e integra un sistema di avvitatura MCA di FIAM con alimentazione e gestione automatica delle viti e un motore pneumatico per avvitare ad arresto automatico.

L’esigenza del cliente era quella di aumentare la produttività, migliorare la qualità del processo e ridurre le operazioni manuali associate al prelievo e al posizionamento delle viti durante l’assemblaggio delle cerniere.

Grazie al sistema di alimentazione automatica, le viti vengono orientate e trasferite direttamente al motore per avvitare pneumatico, garantendo continuità di processo e riducendo i tempi improduttivi. Il robot collaborativo, in funzione della lunghezza del montante da lavorare, identifica le corrette posizioni di assemblaggio delle cerniere e procede automaticamente con le operazioni di avvitatura.

L’integrazione tra robot, sistema di alimentazione viti e motore per avvitare consente di ottenere un processo estremamente preciso e ripetibile, assicurando il corretto serraggio di ogni vite e contribuendo a elevare gli standard qualitativi del prodotto finito.

Particolare attenzione è stata dedicata alle prestazioni produttive: l’impianto è stato progettato per operare su due stazioni di lavoro contemporaneamente, gestendo fino a quattro montanti per ciclo. Questa configurazione permette di completare l’assemblaggio di due montanti da 2.200 mm in meno di 50 secondi, garantendo un significativo incremento della capacità produttiva rispetto alla lavorazione manuale.

Benefici della soluzione:
- Automazione completa del processo di assemblaggio delle cerniere;
- Eliminazione delle attività manuali di prelievo e gestione delle viti;
- Maggiore qualità e uniformità del serraggio;
- Elevata precisione e ripetibilità del processo;
- Riduzione dei tempi ciclo;
- Incremento della produttività;
- Miglioramento dell’ergonomia e riduzione delle attività ripetitive per gli operatori;
- Possibilità di gestire diverse lunghezze di montante senza modifiche meccaniche all’impianto.

Una soluzione affidabile, pensata per la continuità produttiva e sviluppata anche grazie alla collaborazione di Fiam nella fase progettuale.

Scopri nel video come funziona l’isola robotizzata e approfondisci tutte le caratteristiche dei moduli di avvitatura MCA di Fiam.
