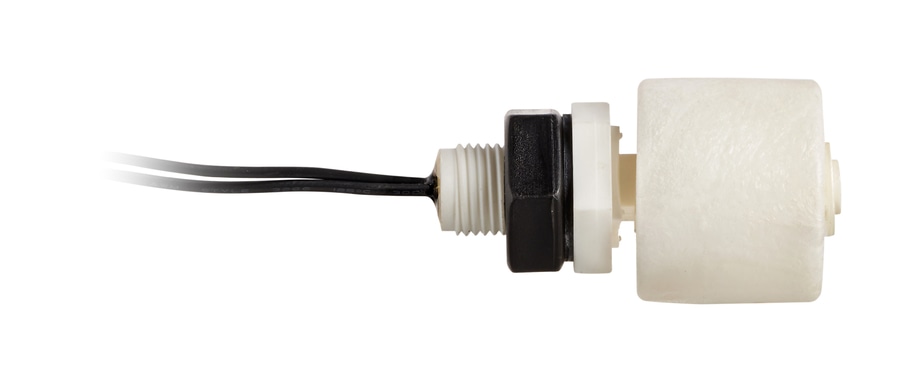

IEG-FCH1

l’indicatore di livello laterale compatto per un controllo sicuro dei liquidi

Un fermo impianto, una perdita non rilevata in tempo, un serbatoio che “parla” troppo tardi: spesso è da qui che nascono i problemi nelle linee produttive e negli impianti industriali.


Per questo, da anni F.lli Giacomello progetta indicatori di livello pensati non come semplici componenti, ma come veri alleati nella sicurezza e nell’efficienza dei processi, come l’indicatore di livello elettromagnetico laterale IEG-FCH1.


Un “interruttore di sicurezza” sul fianco del serbatoio
IEG-FCH1 è un indicatore di livello elettromagnetico laterale ad un contatto che controlla con precisione un punto specifico del serbatoio, segnalando il raggiungimento del livello minimo o massimo del liquido.


In pratica funziona come un piccolo “interruttore di sicurezza”: quando il galleggiante magnetico raggiunge la quota prestabilita, aziona un interruttore Reed, aprendo o chiudendo il contatto e inviando il segnale ai sistemi di allarme o alle apparecchiature collegate.


Caratteristiche tecniche al servizio dell’affidabilità
L’IEG-FCH1 (modello IEG-FCH11 PDA 03 PP con attacco M12 x 1,5) è dotato di contatto SPST con potenza commutabile fino a 50 W, tensione fino a 200 VDC – 240 VAC e corrente fino a 0,5 A, dati che lo rendono adatto a numerose applicazioni industriali.


Il grado di protezione IP65, il cavo da 30 cm e il range di temperatura di esercizio compreso tra -20 °C e +80 °C ne garantiscono il funzionamento anche in condizioni gravose, preservando continuità e sicurezza dell’impianto.


Un ulteriore vantaggio, in ottica progettazione, è la possibilità di cambiare la logica di funzionamento semplicemente ruotando il dispositivo di 180°: il contatto può infatti passare da normalmente chiuso (N.CH.) a normalmente aperto (N.A.) senza modifiche strutturali, adattandosi alle diverse filosofie di controllo.


Dove viene utilizzato
Grazie alla sua struttura e alla compatibilità con liquidi non corrosivi rispetto ai materiali dell’indicatore, l’IEG-FCH1 trova impiego in molteplici contesti:


•                Centrali oleodinamiche e serbatoi di oli minerali, dove il controllo del livello è essenziale per il buon funzionamento di macchine e attuatori.


•                Impianti di automazione industriale, macchine utensili, sistemi di lubrificazione e raffreddamento, in cui un segnale di livello puntuale contribuisce a ridurre guasti e fermi linea.


•                Serbatoi per gasolio e altri liquidi non corrosivi e non infiammabili, tipici di gruppi elettrogeni, power unit e sistemi di alimentazione.


•
In tutti questi scenari, l’indicatore di livello laterale IEG-FCH1 si propone come una soluzione compatta ma strategica: un componente che, pur restando spesso “nascosto” all’interno del quadro impiantistico, svolge un ruolo chiave nel trasformare il controllo dei liquidi in un processo affidabile, ripetibile e facilmente integrabile con i moderni sistemi di supervisione.
