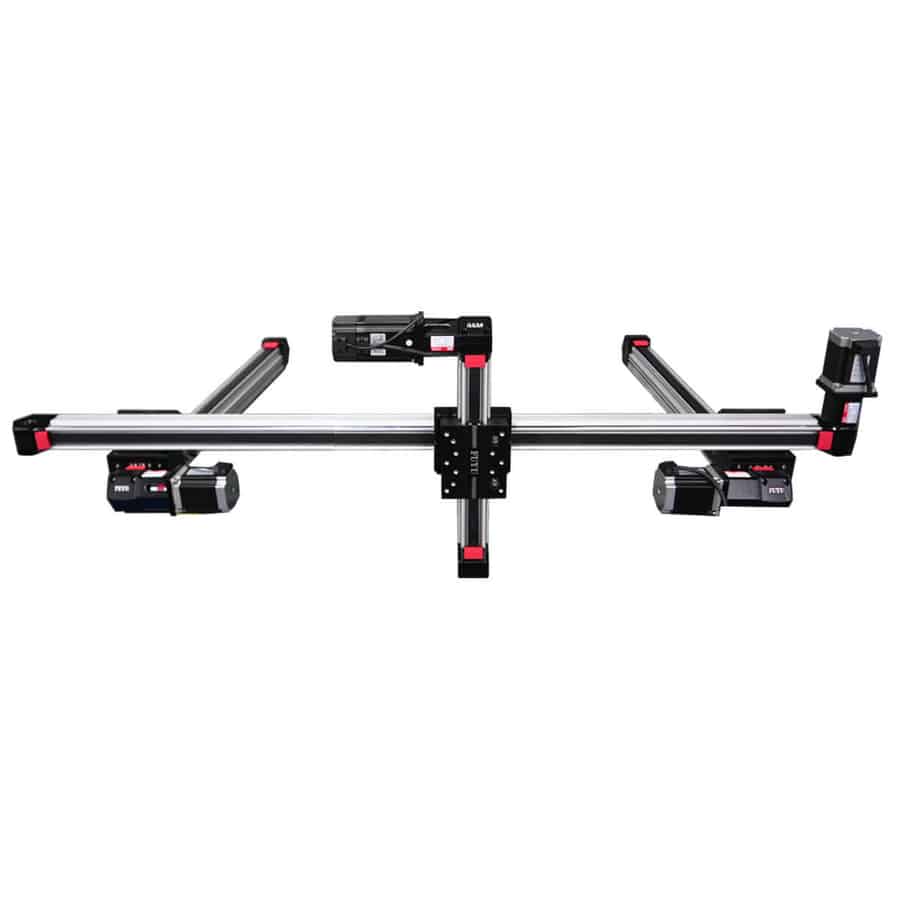

Modulo portale lineare elettrico FPB45IS-L

{{{sourceTextContent.subTitle}}}

Stadio di movimento lineare personalizzato e non standardizzato, progettato specificamente per l'automazione industriale

{{{sourceTextContent.description}}}

Descrizione breve
Tavola di movimento lineare personalizzata e non standardizzata, specificamente progettata per la stampa 3D, con movimento sincronizzato su tre assi azionato da un sistema modulare. La testina di stampa/testina laser si muove con precisione lungo la traiettoria del modello affettato, garantendo un movimento stabile e privo di vibrazioni e consentendo una stampa continua, uniforme e di alta precisione.

Parametri chiave (sintesi)
Serie: FPB45IS-L
Gamma di corse: 100mm-3900mm
Precisione di posizione: 0,05 mm
Velocità massima: 2000 mm/s
Carico massimo: 15 kg

Parametri generali del sistema (tabella)
Precisione della posizione (mm): ±0,05
Tipo di scala Diametro della vite (mm): 70
Tempo di accelerazione e decelerazione (S): 0.5

servomotore 400W
Orizzontale - Carichi (KG): 2, 4, 6, 8, 10, 12, 14, 15 - Velocità massima (mm/s): 2000 (per i carichi elencati)
Verticale - Carichi (KG): 2, 4, 6, 8, 10 - Velocità massima (mm/s): 2000, 2000, 2000, 2000, 1500 (rispettivamente)
Montato lateralmente - Carichi (KG): 2, 4, 6, 8, 10 - Velocità massima (mm/s): 2000 (per i carichi elencati)
Sollevamento - Carichi (KG): 2, 4, 6, 8, 10 - Velocità massima (mm/s): 2000 (per i carichi elencati)

5756 Motore passo-passo (corrente 4A)
Orizzontale - Carichi (KG): 2, 4, 6, 8, 10, 12, 14, 15 - Velocità massima (mm/s): 1000, 1000, 800, 800, 600, 600, 500, 500 (rispettivamente)
Sollevamento - Carichi (KG): 2, 4, 6, 8, 10 - Velocità massima (mm/s): 1000, 800, 800, 600, 400 (rispettivamente)
Montato lateralmente - Carichi (KG): 2, 4, 6, 8, 10 - Velocità massima (mm/s): 1000, 800, 800, 600, 400 (rispettivamente)
Verticale - Carichi (KG): 1, 2, 3 - Velocità massima (mm/s): 800, 600, 300 (rispettivamente)

Livello di rumorosità: ≤65dB

Dettaglio prodotto (immagini e diagrammi di riferimento sulla pagina)
Il prodotto include numerose foto, diagrammi e immagini di configurazione (layout meccanici, assiemi multiasse e immagini di dettaglio dei componenti).

Caratteristiche / caratteristiche tecniche
Modello / Serie: FPB45IS-L
Gamma di corse: 100 mm - 3900 mm
Precisione di posizione: ±0,05 mm
Velocità lineare massima: fino a 2000 mm/s (a seconda del motore e del carico)
Capacità di carico massima: fino a 15 kg (a seconda dell'applicazione)
Opzioni motore: servomotore 400W o motore passo-passo 5756 (4A)
velocità complete del servomotore 400W (esempi): orizzontale/laterale/di sollevamento fino a 2000 mm/s; verticale fino a 2000 mm/s (10 kg: 1500 mm/s)
velocità complete dello stepper 5756 (esempi): orizzontale fino a 1000 mm/s per carichi leggeri fino a 500 mm/s per carichi più pesanti; verticale fino a 800/600/300 mm/s a seconda del carico
Diametro della vite (tipo ladder): 70 mm
Tempo di accelerazione/decelerazione: 0,5 s
Livello acustico: ≤65 dB
