Che cos’è una slitta lineare?

{{{sourceTextContent.subTitle}}}

La guida definitiva alla scelta dei sistemi di movimento di precisione

{{{sourceTextContent.description}}}

Nel mondo della produzione e della ricerca scientifica ad alto rischio, la precisione è la valuta principale. Che si tratti di allineare fibre ottiche, eseguire il taglio laser di stent o condurre tomografie ad alta risoluzione, il successo del vostro progetto dipende da un unico componente: la slitta lineare.

Una slitta lineare (spesso denominata sistema lineare) è un dispositivo di posizionamento di precisione progettato per fornire un movimento lineare controllato lungo un singolo asse. Sebbene il concetto di spostare un oggetto in linea retta possa sembrare semplice, ottenere una precisione della slitta lineare a livello sub-micronico o nanometrico richiede una complessa sinergia tra ingegneria meccanica e controllo elettronico.

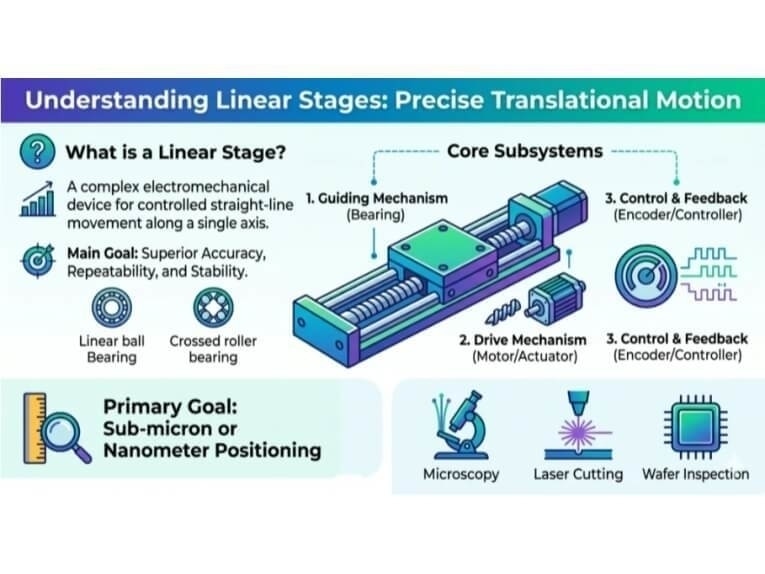

L’anatomia di una tavola lineare di precisione

Per comprendere come questi sistemi garantiscano risultati ripetibili, è necessario esaminare i quattro componenti fondamentali che costituiscono un sistema di livello professionale:
La base e il carrello: la struttura portante, solitamente realizzata con materiali ad alta rigidità come l’alluminio sottoposto a distensione o il granito, per ridurre al minimo la dilatazione termica e le vibrazioni.
Meccanismi di guida: questi cuscinetti limitano il movimento a un unico asse traslatorio. Tra i tipi più comuni figurano i cuscinetti a sfere lineari, i cuscinetti a rulli incrociati (ideali per un’elevata rigidità) e i cuscinetti ad aria per un movimento privo di attrito.
Il meccanismo di azionamento: è il “motore” della tavola. Mentre le tavole manuali utilizzano teste micrometriche (che spesso possono essere facilmente potenziate con un attuatore lineare motorizzato), le versioni completamente motorizzate utilizzano viti a ricircolo di sfere rettificate con precisione per un’elevata spinta o motori lineari a trasmissione diretta per prestazioni ad alta velocità e senza gioco.
Il sistema di retroazione: i tavoli lineari di precisione di fascia alta incorporano encoder o scale lineari per fornire dati di posizione in tempo reale, consentendo un controllo a circuito chiuso per mantenere un posizionamento esatto nonostante le forze esterne.

Perché il passaggio da manuale a motorizzato?

Sebbene le piattaforme manuali siano utili per configurazioni di laboratorio statiche, risultano inadeguate nei moderni ambienti industriali per tre motivi:
Produttività: le piattaforme motorizzate possono eseguire profili di movimento complessi a velocità che la regolazione manuale non è in grado di eguagliare.
Ripetibilità: i sistemi automatizzati eliminano l’errore umano, tornando esattamente alla stessa coordinata milioni di volte con una variazione dell’ordine dei nanometri.
Integrazione: i sistemi motorizzati possono essere collegati in cascata e controllati tramite software, consentendo un coordinamento multiasse complesso (XY o XYZ) come nel caso dei bracci robotici.

Scelta dell’architettura giusta: un confronto tecnico

Quando si sceglie un sistema di traslazione lineare, la decisione più importante non riguarda solo il tipo di cuscinetto, ma l’architettura di controllo. Per le applicazioni che richiedono un coordinamento multiasse, questa capacità di collegare in serie senza soluzione di continuità sistemi monoasse ci porta naturalmente al livello successivo di precisione planare: il sistema di traslazione XY.

Fattori critici per la precisione dei tavolini lineari

Per garantire che il tavolino lineare soddisfi le esigenze della vostra applicazione, valutate questi tre parametri prestazionali:
Capacità di carico: considerate non solo il peso statico del campione, ma anche le forze dinamiche durante l’accelerazione ad alta velocità.
Corsa: i sistemi possono variare da pochi millimetri per l’allineamento delle fibre a diversi metri per la produzione su larga scala.
Requisiti ambientali: se si lavora in camere bianche o in condizioni di vuoto, è necessario selezionare tavole con materiali specializzati, rivestimenti e lubrificanti compatibili con il vuoto.

Conclusione: migliorate il vostro controllo del movimento
1. Che cos’è una slitta lineare di precisione?

Una slitta lineare è un dispositivo di posizionamento altamente accurato, progettato per fornire un movimento controllato e rettilineo lungo un singolo asse. È essenziale per applicazioni che richiedono una precisione sub-micronica o nanometrica, come la lavorazione laser, la microscopia e la produzione di semiconduttori.
2. Quali sono i componenti principali di una slitta lineare?

Una slitta lineare di livello professionale è costituita da quattro componenti fondamentali: una base rigida e un carrello (spesso in alluminio o granito), un meccanismo di guida (come cuscinetti a rulli incrociati o cuscinetti ad aria), un meccanismo di azionamento (come viti a ricircolo di sfere di precisione o motori lineari) e un sistema di retroazione (encoder o scale lineari).
3. Perché le tavole lineari motorizzate sono preferite a quelle manuali?

Le tavole motorizzate sono fondamentali per i moderni ambienti industriali perché offrono una produttività notevolmente superiore, una ripetibilità a livello nanometrico grazie all’eliminazione dell’errore umano e una perfetta integrazione software per l’automazione multiasse complessa.
4. Qual è l’architettura di tavola lineare più adatta agli ambienti difficili?

Se la vostra applicazione prevede camere bianche, condizioni di vuoto o temperature elevate, una tavola lineare con un controller esterno separato rappresenta la scelta migliore. Questa configurazione mantiene l’elettronica di controllo sensibile al sicuro, al di fuori dell’ambiente soggetto a restrizioni o difficile.
5. Quali fattori devo valutare per garantire la precisione della slitta lineare?

Per garantire prestazioni ottimali, è necessario valutare l’escursione richiesta, i requisiti ambientali (ad esempio, lubrificanti compatibili con il vuoto) e la capacità di carico, tenendo conto sia del peso statico del carico utile sia delle forze dinamiche generate durante l’accelerazione ad alta velocità.
