Guida completa alla scelta dei sistemi di posizionamento lineari

{{{sourceTextContent.subTitle}}}

Panoramica, tipologie e funzionalità

{{{sourceTextContent.description}}}

In settori ad alta tecnologia come la produzione avanzata, la ricerca scientifica e l’automazione complessa, la capacità di spostare un oggetto con precisione micrometrica o nanometrica lungo una linea o su un piano è il fattore determinante tra successo e fallimento. Questa funzione critica è svolta dalla slitta lineare, un componente indispensabile nei moderni macchinari industriali. Una slitta lineare è un dispositivo meccanico di posizionamento progettato per ottenere un movimento controllato e altamente ripetibile lungo un unico asse rettilineo. Si tratta della tecnologia fondamentale che permette di posizionare un pezzo in lavorazione sotto una macchina utensile o un laser con precisione impeccabile, oppure di posizionare perfettamente un sensore ad alta risoluzione ai fini della calibrazione.

Questo articolo fa parte di una rete completa di contenuti dedicati alle tavole di precisione. È pensato per rispondere alla domanda più diretta e cruciale che il mercato si pone: a cosa serve una tavola lineare? Esploreremo le sue applicazioni fondamentali, i componenti di sistema che ne garantiscono la precisione e le caratteristiche chiave che la distinguono dai dispositivi di movimento per uso generico.

Le piattaforme lineari vengono utilizzate per il posizionamento di precisione nei settori dell’automazione e della robotica, con applicazioni in settori particolarmente esigenti, tra cui quello dei semiconduttori, della produzione elettronica, delle scienze mediche e della vita, dell’ottica e della fotonica, della lavorazione laser, della produzione di precisione, nonché dei test e delle ispezioni.

Il loro ruolo principale è quello di consentire un movimento controllato lungo un percorso rettilineo. Ciò è fondamentale in applicazioni in cui un errore di posizionamento di appena pochi micrometri o nanometri può compromettere un intero ciclo di produzione. Tra le applicazioni principali figurano:

1. Produzione e ispezione di semiconduttori: posizionamento di wafer di silicio sotto strumenti di litografia o ispezione con precisione sub-micronica
2. Metrologia: spostamento di sonde o sensori per caratterizzare la forma e la finitura superficiale di componenti critici
3. Fibra ottica e fotonica al silicio: allineamento accurato di fibre e guide d’onda, che spesso richiede un controllo a livello nanometrico
4. Lavorazione di display e lavorazione CNC: posizionamento impeccabile di utensili e pezzi per la produzione e la finitura

Le tavole lineari sono in grado di generare una varietà di tipi di movimento lineare, tra cui il movimento da punto a punto, il movimento di contornatura continuo (per percorsi fluidi e complessi) e il movimento “step-and-settle” altamente stabile (spostamento rapido seguito da un assestamento rapido e deciso). Per gli ambienti di produzione ad alta velocità che richiedono massime prestazioni e stabilità, una tavola lineare motorizzata integra sistemi avanzati di azionamento e retroazione in un unico gruppo ottimizzato.

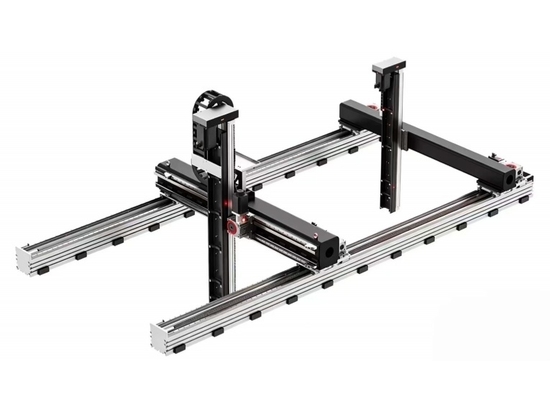

Che cos’è un sistema di traslazione lineare?

Un sistema di traslazione lineare, come una tavola lineare, è un gruppo completo di componenti che lavorano in armonia per ottenere un movimento lineare controllato.

Un sistema tipico è composto da:

1. Un meccanismo di azionamento: converte l’energia rotativa o elettrica in forza lineare; i tipi più comuni includono una vite a ricircolo di sfere o un motore lineare
2. Cuscinetti lineari: guidano il movimento, limitandolo a un solo grado di libertà e riducendo al minimo l’attrito; ne sono un esempio le guide lineari a ricircolo o i cuscinetti a rulli incrociati
3. Un dispositivo di retroazione: un encoder ottico o un interferometro laser misura la posizione del carrello in tempo reale per garantire elevata precisione e ripetibilità
4. Una base e un carrello: la base fornisce il fondamento rigido, mentre il carrello è la piattaforma mobile che sostiene il carico utile
5. Componenti ausiliari di supporto: elementi essenziali per la sicurezza e il funzionamento, quali finecorsa elettrici, arresti meccanici e componenti protettivi come coperture e guarnizioni laterali

Se progettati per funzionare in sinergia, questi elementi formano una piattaforma di traslazione lineare altamente affidabile che garantisce movimenti fluidi e precisi, consentendo l’esecuzione di operazioni meccaniche complesse esattamente come comandato.
In quali prodotti vengono utilizzati gli attuatori lineari?

Gli attuatori lineari e i sistemi di traslazione lineare si trovano nella robotica, nelle attrezzature di produzione, nelle macchine di produzione e ispezione e in molti altri ambiti — essenzialmente in qualsiasi processo che richieda il movimento preciso di un oggetto lungo un percorso rettilineo. Le applicazioni abbracciano praticamente ogni settore high-tech.

Sono fondamentali in applicazioni che richiedono un movimento lineare, quali:

1. Ispezione dei wafer e produzione di semiconduttori: garantiscono un allineamento impeccabile per la produzione di microchip

2. Microlavorazione laser: posizionamento dei materiali per tagli, forature e ablazioni di precisione

3. Automazione industriale: esecuzione di movimenti ad alta velocità e ripetibili nelle linee di assemblaggio automatizzate

4. Collaudo dei sensori e simulazione del movimento: garantiscono il movimento esatto e controllato necessario per testare sensori per il settore automobilistico, aerospaziale o di consumo

5. Produzione di dispositivi medici: consentono il movimento preciso necessario per realizzare dispositivi salvavita quali stent cardiovascolari, ipotubi, pacemaker, lenti intraoculari (IOL) e altro ancora

6. Stampa 3D: fornitura di movimenti lineari ad alta precisione per la realizzazione degli strati nella produzione additiva

La richiesta di un’elevata produttività implica che i costruttori di sistemi necessitino spesso di tavole lineari ad alta velocità per un funzionamento rapido in vari prodotti. Tali tavole utilizzano la tecnologia ad azionamento diretto per ottenere accelerazioni rapide e velocità elevate senza compromettere la loro fondamentale precisione di posizionamento.
Qual è la differenza tra una slitta lineare e un attuatore lineare?

Sebbene questi termini vengano talvolta confusi, la differenza è fondamentale quando si parla di controllo di movimento di precisione.

Una slitta lineare è un dispositivo di posizionamento di precisione progettato specificamente per movimenti controllati e ripetibili. Si tratta di un sistema completo ad alte prestazioni che integra cuscinetti di precisione, un dispositivo di retroazione di posizione ad alta risoluzione (encoder) e un meccanismo di azionamento finemente calibrato. Le tavole possono essere realizzate con precisione sub-micrometrica e vengono utilizzate per movimenti punto a punto e contornature (generazione di percorsi complessi) estremamente accurati e ripetibili.

Al contrario, un attuatore lineare è un termine più generico che indica qualsiasi dispositivo in grado di convertire energia (elettrica, idraulica, pneumatica) in movimento rettilineo per spostare un carico. Gli attuatori sono comunemente utilizzati per movimenti punto a punto di uso generale in cui è necessaria una forza elevata, ma potrebbero non offrire il controllo preciso, l’alta risoluzione o la ripetibilità a livello nanometrico di una piattaforma. Gli attuatori danno priorità allo spostamento di un carico, mentre le piattaforme danno priorità al posizionamento di un carico con precisione assoluta. Per le applicazioni avanzate che richiedono le migliori prestazioni dinamiche, le tavole a motore lineare per applicazioni avanzate rappresentano la soluzione preferita, poiché eliminano il contatto meccanico per garantire velocità, accelerazione e stabilità nel tempo superiori.
