Calibrazione del controllore a perdita di peso GMC-X3

{{{sourceTextContent.subTitle}}}

Controllare il video della guida alla calibrazione per il controllore a perdita di peso GMC-X3.

{{{sourceTextContent.description}}}

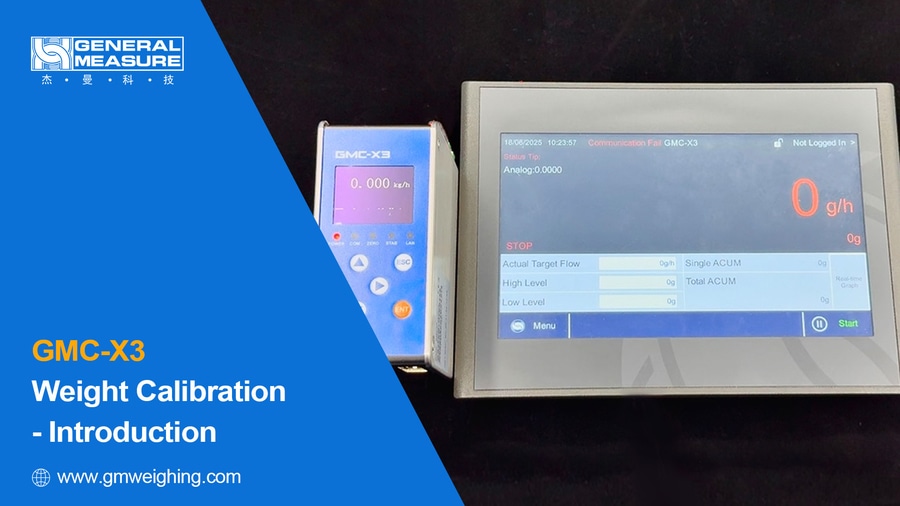

Benvenuti nel canale di General Measure. Oggi vi spiegheremo la calibrazione del peso del controllore a perdita di peso GMC-X3, che può essere eseguita sul dispositivo o su un HMI collegato! Questo video spiega come calibrare il peso del GMC-X3 attraverso l'HMI.

La calibrazione del peso del GMC-X3 comprende la calibrazione dello zero e la calibrazione del guadagno; comporta l'impostazione di parametri quali l'unità, il punto decimale, la divisione e la capacità. Durante il processo di calibrazione, è fondamentale mantenere il controllore in uno stato stabile e operare la verifica.

Innanzitutto, impostare i parametri di calibrazione.

Parametri di calibrazione:

Nell'interfaccia principale, fare clic sul tasto Menu per accedere all'interfaccia del menu, fare clic su Calibrazione del peso e visualizzare i parametri di calibrazione pertinenti.

Passo 1: Impostazioni dell'unità di misura del peso

Fare clic sul pulsante Unità a destra di Unità di peso per visualizzare una finestra di selezione. Sono disponibili tre opzioni per le unità: g, kg e t. Scegliere l'unità in base all'applicazione.

Passo 2: Impostazioni del punto decimale

Fare clic sul pulsante Punto decimale e si aprirà una finestra di selezione. Sono disponibili cinque opzioni per i punti decimali: 0, 0.0, 0.00, 0.000, 0.0000. In genere, se si selezionano più punti decimali, i risultati della misurazione sono più accurati. Tuttavia, più punti decimali possono causare errori di misurazione. È necessario impostarlo in base all'intervallo di pesatura (Suggerimenti: normalmente si imposta 0,000 per 25 kg e 0,00 per oltre 100 kg).

Fase 3: Impostazione della divisione

La divisione è il valore unitario più piccolo che lo strumento può visualizzare o emettere all'interno dell'intervallo di pesatura. Più piccolo è il valore, più alta è la risoluzione dello strumento.

Fare clic sul pulsante del valore di divisione accanto a Divisione. Sono disponibili sei opzioni per i valori di divisione: 1d, 2d, 5d, 10d, 20d, 50d.

Fase 4: Impostazioni di capacità

Per impostare la capacità, è necessario confermare i pesi utilizzati per la calibrazione, che di solito sono l'80% dei pesi massimi del sistema di pesatura. Se non si dispone del peso esatto, è possibile scegliere pesi il più possibile vicini alla capacità della bilancia. Il valore della capacità deve essere maggiore del peso massimo da misurare. La capacità influisce sul valore di divisione.

Processo di calibrazione

Dopo aver impostato i parametri di calibrazione, si accede alla dimostrazione di calibrazione.

Assicurarsi che la bilancia sia priva di interferenze esterne per evitare di compromettere l'accuratezza della pesatura.

1. Calibrazione dello zero

Nell'interfaccia di calibrazione del peso, cancellare la bilancia corrente, attendere che il millivolt si stabilizzi e fare clic sul pulsante "Calibration Zero" per completare la calibrazione dello zero.

Quando la calibrazione dello zero è riuscita, viene visualizzato il messaggio "Calibration Zero Succeed" e il cicalino suona alcune volte.

2. Calibrazione del guadagno

Al termine della calibrazione dello zero, posizionare un peso su una bilancia vuota, attendere l'accensione della spia di stato della stabilità, fare clic sulla casella di immissione del peso e inserire il numero di peso. Fare clic sul pulsante "Calibration Gain" per completare la calibrazione del peso.

Quando la calibrazione del guadagno è riuscita, viene visualizzato il messaggio "Calibration Gain Succeed" (Calibrazione del guadagno riuscita) e il cicalino suona alcune volte.

3. Verifica della calibrazione

Tornare all'interfaccia principale per verificare il peso. Caricare il peso, se il controller mostra i pesi corretti. Significa che la calibrazione del peso è riuscita.

Questo è tutto per il processo di calibrazione. Se desiderate avere maggiori dettagli su questo strumento, non esitate a contattare General Measure. Nel prossimo video dimostreremo la calibrazione del flusso del GMC-X3.
