Calibrazione del flusso per il controllore a perdita di peso GMC-X3
{{{sourceTextContent.subTitle}}}
La calibrazione del flusso del GMC-X3 prevede due metodi, la calibrazione manuale e la calibrazione automatica.
{{{sourceTextContent.description}}}

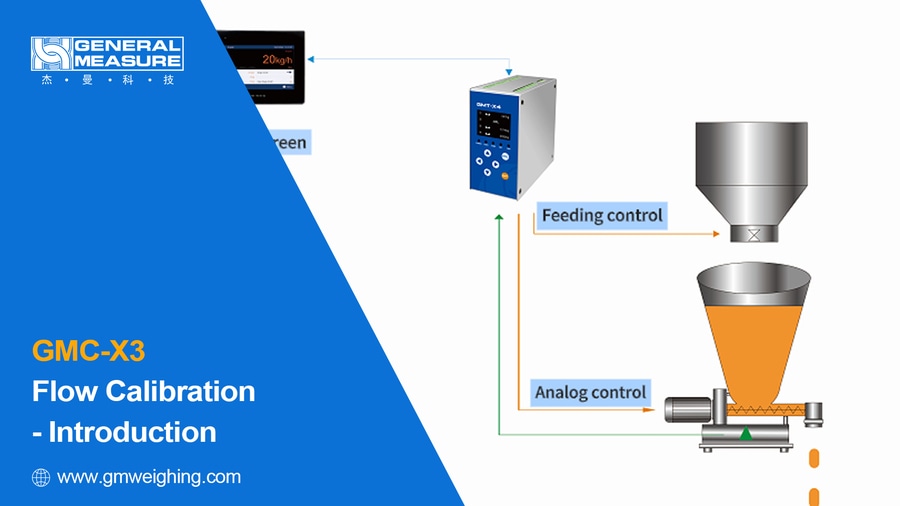

Ciao a tutti! Benvenuti nel canale di General Measure. Oggi vi spiegheremo come calibrare il flusso del regolatore a perdita di peso GMC-X3.
Un controllore a perdita di peso è un dispositivo utilizzato per controllare con precisione la velocità di alimentazione dei materiali, in particolare dei solidi sfusi, misurando con precisione la perdita di peso del materiale nel tempo.
Il GMC-X3 può essere utilizzato direttamente o collegato a un HMI. Qui spiegheremo come effettuare la calibrazione del flusso sull'HMI.
La calibrazione del flusso del GMC-X3 prevede due metodi, la calibrazione manuale e la calibrazione automatica, che coinvolgono le impostazioni dei parametri come analogico, valore del flusso e interruttore di calibrazione. Prima di procedere alla calibrazione del flusso, è necessario assicurarsi che il materiale presente nel silo sia sufficiente.
Per prima cosa, si impostano i parametri relativi alla calibrazione del flusso
1. Impostazioni dei parametri del materiale
Prima di calibrare il flusso, è necessario impostare il livello basso, il livello alto, l'unità di misura del flusso e il punto decimale del flusso.
Impostazione del livello basso
Il dispositivo inizia ad alimentare quando il peso è inferiore al valore del livello basso.
Il livello basso è solitamente impostato a circa il 10% del peso del silo completo.
Impostazione del livello alto
Il dispositivo interrompe l'alimentazione quando raggiunge un valore di livello alto.
Il livello alto viene solitamente impostato a circa l'80% del peso del silo pieno. Assicurarsi che sia maggiore del livello basso.
Impostazioni dell'unità di flusso
Per garantire la precisione del flusso, l'unità di flusso deve essere coerente con l'unità di peso.
Come abbiamo impostato l'unità di peso come kg, qui l'unità di flusso è selezionata come kg/h.
Punto decimale del flusso
Per garantire l'accuratezza del flusso, il punto decimale del flusso deve essere coerente con il punto decimale del peso.
In questo caso, selezioniamo tre punti decimali (0,000) come per la calibrazione del peso.
Le impostazioni di cui sopra si riferiscono alla calibrazione manuale del flusso. Se si sceglie la calibrazione automatica del flusso, è necessario impostare anche il ritardo della calibrazione automatica e il ritardo dell'intervallo di calibrazione.
Ritardo calibrazione automatica
Il ritardo di autocalibrazione è la durata di una singola uscita analogica di calibrazione durante l'autocalibrazione.
Nella calibrazione effettiva del flusso, è necessario regolare questo valore in base al tempo che intercorre tra l'avvio e la stabilizzazione della fluttuazione del flusso.
Ritardo dell'intervallo di calibrazione
Il ritardo dell'intervallo di calibrazione è la durata dell'intervallo in cui viene eseguita l'uscita analogica del punto di calibrazione successivo.
Nell'interfaccia di calibrazione automatica, fare clic sul ritardo dell'intervallo di calibrazione. Impostare il ritardo dell'intervallo di calibrazione su 5 secondi e fare clic su conferma per salvarlo.
2. Processo di calibrazione del flusso
Dopo aver impostato i parametri del materiale, si passa alla dimostrazione della calibrazione del flusso. Assicurarsi che la bilancia sia priva di interferenze esterne per non compromettere l'accuratezza della calibrazione del flusso.
La calibrazione del flusso può essere manuale o automatica.
Calibrazione manuale
La calibrazione manuale prevede 4 punti di calibrazione.
L'impostazione analogica del punto di calibrazione è solitamente correlata al tipo di lavoro analogico attualmente selezionato. Ad esempio, se l'uscita analogica 1 selezionata è 4-20mA, l'analogico di calibrazione è suddiviso uniformemente in 4 segmenti: 8mA, 12mA, 16mA, 20mA. In questo caso, impostare l'analogico del punto 1 su 8mA. Quindi avviare la calibrazione del flusso del punto 1. Se il peso è inferiore al livello basso, sull'interfaccia di calibrazione del flusso appare una richiesta di alimentazione. Al termine dell'alimentazione, la calibrazione del flusso del punto 1 continuerà.
Tornare all'interfaccia principale per visualizzare il flusso. Il flusso in tempo reale verrà registrato nel valore del flusso al punto 1 ogni 3 secondi. Quando la fluttuazione del flusso si stabilizza, fare nuovamente clic sul pulsante di calibrazione al punto 1 per completare la calibrazione.
Si consiglia di eseguire tutti e quattro i punti di calibrazione per assicurarsi che il flusso possa scorrere senza problemi in ogni intervallo. Seguire i passi precedenti per completare la calibrazione degli altri tre punti.
Se non è la prima volta che si effettua la calibrazione del flusso, compilando i dati analogici e i flussi corrispondenti registrati in ciascuno dei quattro punti, la calibrazione del flusso sarà completata.
Calibrazione automatica
Accedere all'interfaccia di calibrazione del flusso, fare clic su calibrazione automatica.
Se gli analogici sono impostati sui quattro punti di calibrazione, la calibrazione automatica emetterà gli analogici in sequenza secondo i valori impostati. Ad esempio: il punto 1 è impostato su 8mA, il punto 2 su 12mA, il punto 3 e il punto 4 non sono impostati, i valori di calibrazione automatica dello strumento calibreranno solo il primo e il secondo punto, quindi termineranno il processo. Se l'analogico non è impostato, l'analogico di calibrazione verrà assegnato automaticamente ai punti di calibrazione da 1 a 4 in base al tipo di lavoro dell'analogico.
Fare clic sul pulsante di autocalibrazione per iniziare, quindi tornare alla pagina principale
Controllare se lo strumento è in stato di funzionamento; √
Verificare se lo stato è di calibrazione del flusso; √
Verificare se il valore dell'uscita analogica è il valore impostato per il punto di calibrazione 1; √
Al termine della calibrazione del flusso, lo strumento torna automaticamente allo stato di arresto; √
Tornare all'interfaccia di calibrazione automatica per visualizzare i dati corrispondenti al punto di calibrazione. Un aumento lineare dei dati dal punto 1 al punto 4 significa che la calibrazione del flusso è stata completata.
3. Verifica della linearità della calibrazione del flusso
Dopo aver completato la calibrazione del flusso, avviare lo strumento per verificare che la linearità della calibrazione del flusso sia corretta. Impostare la portata target a 20 kg/h e avviare il funzionamento. Quindi è necessario calcolare se l'uscita analogica corrispondente a 20 kg/h è linearmente coerente con la calibrazione del flusso. (Nota: ad esempio, 8mA analogici corrispondono a 10kg/h di flusso, 20kg/h analogici dovrebbero corrispondere a circa 12mA). Se i risultati sono coerenti, significa che la calibrazione del flusso è riuscita.
Questo è tutto per la calibrazione del flusso. Nel prossimo video, introdurremo la comunicazione via bus del GMC-X3.
