Indicatore di pesatura digitale GMT-H2 Connessione a filo con scatola di giunzione digitale e celle di carico

{{{sourceTextContent.subTitle}}}

Guardate questo video, dove vedrete che è facile usare un indicatore di pesatura con uscita digitale. È sufficiente collegare lo strumento di pesatura con le celle di carico tramite la scatola di giunzione.

{{{sourceTextContent.description}}}

Ciao a tutti! Benvenuti nel canale di General Measure. In questo episodio vi mostreremo come cablare l'indicatore di pesatura digitale GMT-H2 con la scatola di giunzione digitale e le celle di carico digitali.

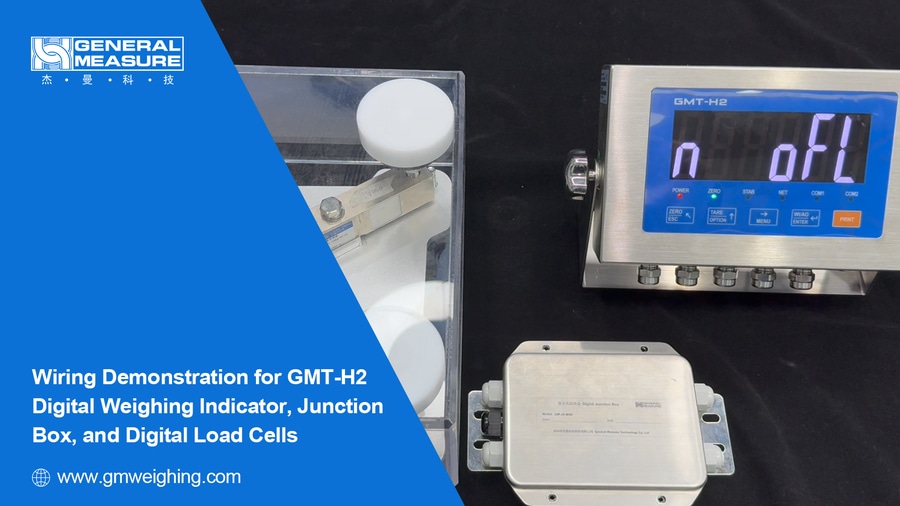

Indicatore di pesatura digitale GMT-H2, scatola di giunzione digitale, celle di carico digitali
1. Collegamento tra l'indicatore e la scatola di giunzione
Per prima cosa, colleghiamo l'indicatore alla scatola di giunzione. Collegare i fili nel seguente ordine: A, B, SHDL, V+ e V-.
(Suggerimento: i codici dei colori dei fili della scatola di giunzione: A (verde), B (bianco), SHDL/schermo (viola), V+ (rosso), V- (nero))
Collegare quindi i fili all'indicatore nella stessa sequenza: A, B, SHDL, 12V+ e GND.
(Suggerimento: i codici dei colori dei fili dell'indicatore: A (verde), B (bianco), SHDL/schermo (viola), 12V+ (rosso), GND (nero))
Dopo il cablaggio, ricontrollare la sequenza di cablaggio. Un cablaggio errato può danneggiare il modulo della cella di carico.
2. Collegamento tra le celle di carico digitali e la scatola di giunzione
Colleghiamo quindi le celle di carico digitali alla scatola di giunzione. In questo caso, quattro celle di carico devono essere collegate alla scatola di giunzione integrata con il segnale digitale e analogico.
Seguire la sequenza di cablaggio: V+, V-, A, B, SHDL.
Consultare il manuale per l'esatta sequenza di cablaggio e collegare i fili ai terminali corrispondenti della scatola di giunzione.
Una volta cablata la prima cella di carico, collegare le altre tre nello stesso ordine ai terminali della scatola di giunzione.
Al termine di tutti i collegamenti, verificare la sequenza di cablaggio per evitare di danneggiare il modulo della cella di carico. Infine, accendere gli interruttori dei terminali delle celle di carico digitali all'interno della scatola di giunzione.
(Codici dei colori dei fili delle celle di carico: V+ (rosso), V- (nero), A (verde), B (bianco), SHDL/schermo (viola))
3. Impostazioni dei parametri
Dopo il cablaggio, è necessario configurare i parametri dell'indicatore.
Fase 1: Alimentazione dell'indicatore
Utilizzare un alimentatore da 24 V CC per accendere il GMT-H2. Collegamento di alimentazione: 24-, 24+
Fase 2: Impostazione del numero di celle di carico
Dopo l'accensione, premere il tasto MENU, quindi premerlo nuovamente per passare al menu "Digi". Premere ENTER e inserire la password predefinita: sei zeri (000000).
Entrare nel menu d1 e premere ENTER per confermare.
Premere il tasto TARE/OPTION per impostare il numero di celle di carico collegate a 4 (il numero effettivo collegato).
Fase 3: Ricerca delle celle di carico
Nel menu "Digi", premere MENU per passare al menu d2. Sullo schermo apparirà "num 0".
Premere il tasto TARE/OPTION per iniziare la ricerca delle celle di carico. Il display visualizzerà "Ad on".
Attendere il completamento della ricerca. Lo schermo si aggiornerà con il numero effettivo di moduli collegati. A questo punto, l'indicatore è pronto per l'uso (il display visualizza 4 celle di carico collegate).
Con questo si conclude la guida al cablaggio e alla configurazione dell'indicatore di pesatura digitale GMT-H2, della scatola di giunzione e delle celle di carico digitali.

Grazie per la visione e alla prossima volta!
