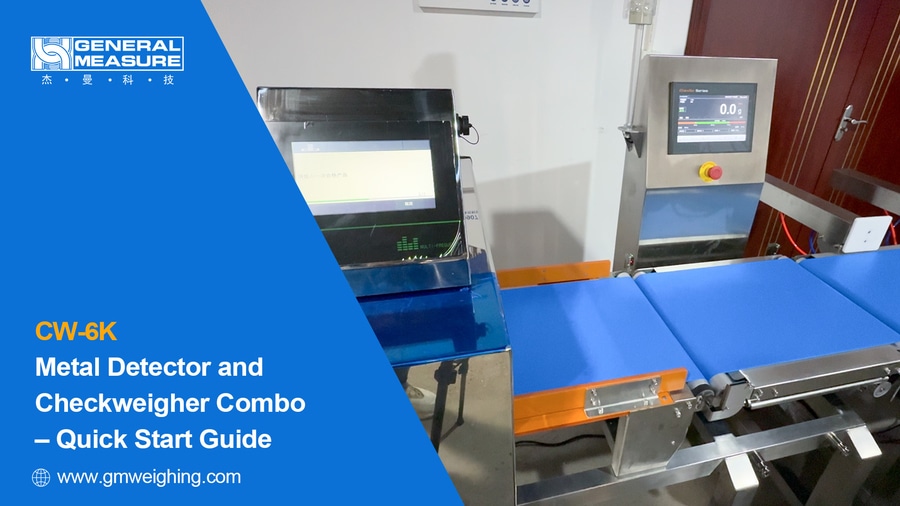

Metal detector e selezionatrice ponderale CW-6K - Guida rapida all'uso

{{{sourceTextContent.subTitle}}}

In questo video vi illustreremo le fasi di funzionamento rapido della macchina combinata metal detector e selezionatrice ponderale di General Measure - CW-6K.

{{{sourceTextContent.description}}}

Ciao a tutti! Benvenuti nel canale di General Measure. In questo video, vi illustreremo le fasi di funzionamento rapido della macchina combinata metal detector e selezionatrice ponderale di General Measure - CW-6K.

Fase 1: livellamento della bilancia

Prima di iniziare, regolate i piedini di livellamento della bilancia.
Posizionare una livella sulla piattaforma di pesatura. Regolare l'altezza dei piedini in base alla posizione della bolla della livella per assicurarsi che la piattaforma di pesatura sia in piano.

Fase 2: calibrazione statica

Questa fase prevede la configurazione dei parametri di peso e la calibrazione del peso.

2.1 Parametri del peso

Effettuare il login come utente cliccando su Impostazioni. Nella schermata di login, selezionare il livello Engineer e inserire la password 000. Fare clic su Login, quindi andare alla pagina - Impostazioni di sistema. Configurare parametri quali unità di peso, punto decimale, divisione e intervallo di pesatura.
Gli utenti possono regolarli in base ai requisiti dell'applicazione.

2.2 Calibrazione del peso

Dopo aver impostato i parametri di peso, fare clic su Calibrazione statica.

Calibrazione dello zero
Assicurarsi che non vi sia nulla sul trasportatore di pesatura.
Quando la lettura dei millivolt è stabile, fare clic su Calibrazione dello zero.
Se il display visualizza "0", la calibrazione dello zero è completa.
Calibrazione del peso
Posizionare un peso standard al centro della piattaforma di pesatura.
Dopo che la tensione si è stabilizzata, inserire il valore del peso, quindi fare clic su Calibrazione.
Se il peso visualizzato corrisponde al valore immesso, la calibrazione è riuscita.
Fare clic su Exit per tornare all'interfaccia principale.
Fase 3: Impostazioni dei parametri del prodotto

Nelle applicazioni reali con più prodotti da controllare, le impostazioni della formula migliorano l'efficienza sul posto. Il CW-6K supporta fino a 100 formule di prodotto, ciascuna memorizzata in modo indipendente e facile da cambiare.

3.1 Aggiungi prodotto

Dalla schermata principale, toccare Prodotto. Fare clic su Aggiungi prodotto per registrare un nuovo prodotto.

3.2 Impostazione dei parametri

Fare clic su Parametri prodotto e inserire: Nome prodotto (ad esempio, riso); Limite superiore (ad esempio, +3 g); Limite inferiore (ad esempio, -3 g); Velocità di controllo peso (ad esempio, 80). Gli utenti possono impostarli in base alle esigenze dell'applicazione.

Fase 4: calibrazione dinamica

Toccare Calibrazione dinamica e cancellare la piattaforma, quindi toccare Tara .

Posizionare il prodotto di prova al centro e toccare Prendi peso.

Fare clic su Avvia e passare lo stesso prodotto dal nastro di alimentazione per 10 volte per l'autoapprendimento.
Dopo l'apprendimento, tornare alla schermata principale.

Quanto sopra descritto rappresenta la calibrazione della selezionatrice ponderale e l'operazione di impostazione dei parametri del prodotto.

Fase 5: Impostazioni del metal detector

5.1 Aggiungere il prodotto

Nell'interfaccia principale del metal detector, toccare Aggiungi prodotto e compilare i seguenti campi:

(compilare le informazioni in base al prodotto effettivo)

Nome del prodotto: ad esempio, riso

Lunghezza del prodotto: ad esempio, 280 mm

Tipo di prodotto: ad esempio, prodotto secco

Scegliere tra: -

Secco, umido, altamente umido, umido e salato, confezione in pellicola di alluminio

Tipo di rilevamento: ad esempio, rilevamento dell'imballaggio
Scegliere tra: Bulk, Package, Dexidizer;

Fare clic su Conferma per iniziare l'apprendimento del prodotto.

5.2 Apprendimento del prodotto

Avviare la selezionatrice ponderale per far funzionare il nastro trasportatore. Seguire le istruzioni sullo schermo per eseguire due passaggi di apprendimento del prodotto.

Al termine, toccare Conferma per procedere.

5.3 Gestione dei prodotti NG (non conformi)

A questo punto viene visualizzata la schermata:

ID prodotto

Nome del prodotto

Durata dell'apprendimento

Metodo di rifiuto

Tempo del cicalino

Tempo di attesa

Tempo di ritardo

È sufficiente modificare il Metodo di rifiuto e il Tempo di ritardo.

Esistono 6 modi di gestione per i prodotti NG:

Allarme sonoro e luminoso: Luce rossa e cicalino
Allarme e arresto: arresto del trasportatore
Rifiuta prodotto: Segnale di uscita al respingitore
Arresto e inversione: Rimanda il prodotto all'ingresso
Scarto di precisione: Per prodotti confezionati che utilizzano un ritardo azionato da un sensore
Scarto a portale: Movimento a corsa singola per scartare il prodotto
Qui si seleziona: Scarto prodotto.

Tempo di ritardo: il tempo che intercorre tra il rilevamento e l'uscita del segnale di scarto è impostato su 10 ms.

Fare clic su Conferma per procedere.

5.4 Risultato dell'apprendimento

Questa schermata visualizza i risultati dell'apprendimento. Fare clic su Chiudi per tornare alla schermata principale.

Fase 6: Impostazione e test del rifiutatore

Nella schermata principale della selezionatrice ponderale, toccare Impostazioni, quindi Test IO. Controllare i relè di uscita corrispondenti. Il relè K3 è il rifiuto del rilevamento dei metalli. Il relè 4 è il rifiuto del controllo del peso.
Se il rifiuto è ritardato o impreciso, andare alla schermata Parametri prodotto e regolare: Distanza di rifiuto NG e Distanza di rifiuto del rilevamento del metallo.

Nota: il rilevamento dei metalli ha una priorità maggiore rispetto al rilevamento del peso.
Nella dimostrazione:

Inserire un blocco di prova Fe 2,5 mm nel prodotto e farlo passare.
Il metal detector emette un allarme e rifiuta il prodotto.

Passare quindi il prodotto con un peso non qualificato.
Il rivelatore di metalli passa, ma il rivelatore di peso si allarma e il prodotto viene respinto.

Una volta completati tutti i passaggi sopra descritti, il vostro CW-6K Metal Detector e Checkweigher Combo è pronto per l'uso!
