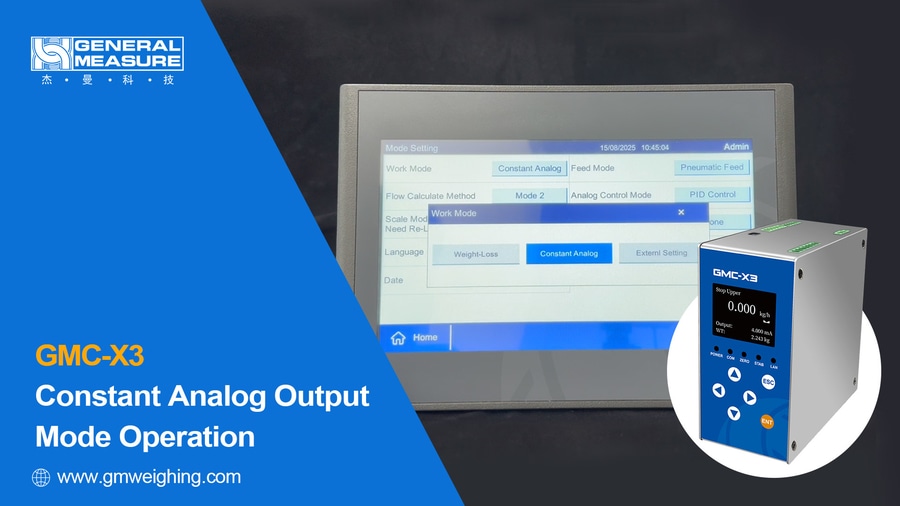

GMC-X3 Funzionamento in modalità di uscita analogica costante

{{{sourceTextContent.subTitle}}}

In questa guida viene spiegato come utilizzare la modalità di uscita analogica costante del regolatore di perdita di peso GMC-X3.

{{{sourceTextContent.description}}}

Ciao a tutti! Benvenuti nel canale di General Measure.
In questa guida spiegheremo come utilizzare la modalità di uscita analogica costante del regolatore di perdita di peso GMC-X3. La modalità di uscita analogica costante si riferisce a un'uscita analogica fissa basata su un valore costante impostato.
Il controllore GMC-X3 offre tre modalità di funzionamento:
Modalità di uscita analogica costante
Modalità di dosaggio della perdita di peso
Modalità setpoint esterno
In questa sezione, ci concentreremo sul funzionamento della modalità di uscita analogica costante quando l'X3 è collegato a un touch screen.
(Nota: prima di utilizzare questa modalità, accertarsi che la calibrazione del peso e la calibrazione del flusso siano state completate)

Scenari di applicazione
La modalità di uscita analogica costante è molto pratica in alcuni scenari applicativi.

Scenario 1: In ambienti caratterizzati da forti vibrazioni e scosse, i segnali delle celle di carico possono subire forti fluttuazioni, causando dati di flusso instabili. Se lo strumento regola automaticamente il flusso in tali condizioni, anche il flusso di uscita e il segnale analogico fluttueranno. L'uso della modalità di uscita analogica costante può migliorare notevolmente la stabilità della scarica.
Scenario 2: la modalità di uscita analogica costante può essere utilizzata come modalità manuale temporanea. Quando si verifica un guasto all'apparecchiatura o il flusso è impreciso in modalità automatica, l'operatore può passare rapidamente alla modalità di uscita analogica costante per mantenere l'apparecchiatura in funzione fino all'arrivo dei tecnici per la risoluzione dei problemi.
Scenario 3: questa modalità può essere utilizzata anche come funzione temporanea del misuratore di portata.

Fase 1. Impostazione dei parametri analogici costanti

Nella schermata principale, effettuare il login come amministratore, inserire la password 000000 e toccare Login. Toccare Menu, andare su Parametri di sistema, quindi selezionare Impostazione modalità. Toccare il pulsante accanto a Modalità di lavoro e, nella finestra a comparsa, scegliere Modalità analogica costante.

Per impostare il valore analogico costante: Tornare a Parametri di sistema, aprire Parametri funzione e selezionare Altri parametri. Toccare la casella di immissione accanto a Valore analogico costante e inserire il valore analogico richiesto. Il valore di ingresso deve corrispondere al dispositivo collegato e all'intervallo di uscita analogica dello strumento.
Esempio: Se l'intervallo di uscita è 0-24 mA, il valore analogico costante può essere impostato tra 0-24 mA.

Passo 2. Verifica della modalità di uscita analogica costante

Tornare alla schermata principale e toccare Start.
Il valore analogico visualizzato sarà il valore di uscita analogica costante impostato in precedenza.

Se il valore impostato è 0 ed è stata eseguita la calibrazione del flusso, l'uscita sarà il valore analogico calcolato dopo la calibrazione del flusso.

Se la calibrazione del flusso non è stata eseguita, entrambi i valori di flusso e analogico del punto di calibrazione del flusso sono pari a 0; in questo caso, il valore di uscita analogico sarà il valore analogico di scarico impostato dall'utente.

Questo conclude le istruzioni sulla modalità di uscita analogica costante del controllore GMC-X3.
Se desiderate avere maggiori dettagli su questo strumento, non esitate a contattare General Measure. Nella prossima sessione dimostreremo la modalità di dosaggio a perdita di peso.
