GMC-X3 Funzionamento in modalità perdita di peso

{{{sourceTextContent.subTitle}}}

In questa sezione, ci concentreremo sul funzionamento e sulla risoluzione dei problemi della modalità di dosaggio a perdita di peso quando il

{{{sourceTextContent.description}}}

Ciao a tutti! Benvenuti nel canale di General Measure.
In questa guida spiegheremo come utilizzare la modalità di dosaggio a perdita di peso del controllore di pesatura GMC-X3. La modalità di dosaggio a perdita di peso si riferisce alla selezione della modalità di controllo analogica per controllare la portata e raggiungere il valore di portata desiderato.

Il controllore GMC-X3 offre tre modalità di funzionamento:

1. Modalità di uscita analogica costante

2. Modalità di dosaggio a perdita di peso

3. Modalità setpoint esterno

In questa sezione ci concentreremo sul funzionamento e sulla risoluzione dei problemi della modalità di dosaggio a perdita di peso quando l'X3 è collegato a un touch screen.
(Nota: prima di utilizzare questa modalità, accertarsi che la calibrazione del peso e la calibrazione del flusso siano state completate)

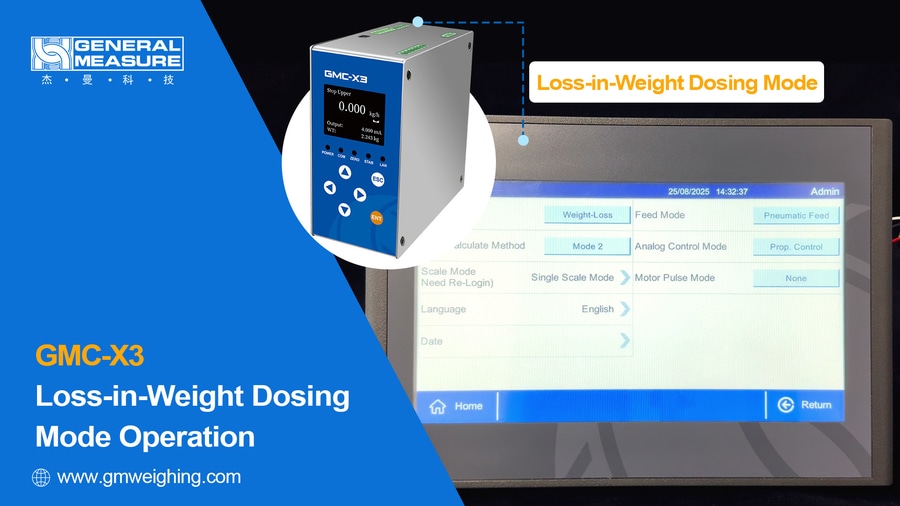

Passo 1. Impostazione della modalità di lavoro

Nella schermata principale, accedere come amministratore, inserire la password 000000 e toccare Login. Toccare Menu, andare su Parametri di sistema, quindi selezionare Impostazione modalità. Toccare il pulsante accanto a Modalità di lavoro e, nella finestra a comparsa, scegliere Modalità perdita di peso. In generale, i valori predefiniti dei parametri vanno bene. Tuttavia, se si verificano i seguenti problemi, fare riferimento alle seguenti procedure di risoluzione dei problemi.

Passo 2. Risoluzione dei problemi

1. Flusso instabile

Nell'interfaccia principale, fare clic su Menu → Parametri utente → Parametri flusso. Regolare due parametri: Intervallo di campionamento e Quantità di campionamento. Maggiore è l'intervallo di campionamento, minore è il numero di campioni di peso raccolti, con conseguente maggiore stabilità del flusso. Quanto minore è la quantità di campionamento, tanto minore è il numero di campioni di peso raccolti, con conseguente maggiore stabilità del flusso.

(Maggiore è l'intervallo di campionamento, minore è il numero di campioni di peso; minore è la quantità di campionamento, minore è il numero di campioni di peso; il risultato è un flusso più stabile)

2. La regolazione dell'uscita analogica in tempo reale è più lenta
Innanzitutto, confermare la modalità di controllo analogico corrente: nell'interfaccia principale, fare clic su Menu → Parametri di sistema → Impostazione modalità. Nell'interfaccia di impostazione della modalità. Fare clic sulla casella a destra della modalità di controllo analogico e selezionare Controllo PID o Controllo proporzionale.

2.1. Se la modalità di controllo è Controllo PID:
Accedere a Menu → Parametri utente → PID. Nell'interfaccia PID, ridurre i valori di Fine PID Control Period e Coarse PID Control Period. Quanto più piccoli sono questi tempi di ciclo, tanto più rapida è la regolazione dell'uscita analogica in tempo reale.

(Più piccoli sono i valori di Fine PID Control Period e Coarse PID Control Period, più veloce è la regolazione dell'uscita analogica in tempo reale)

2.2. Se la modalità di controllo è il controllo proporzionale:
Accedere a Menu → Parametri utente → Controllo proporzionale. Nell'interfaccia di controllo proporzionale, ridurre il valore di Tempo di regolazione analogica singola. Più piccolo è, più veloce è la regolazione dell'uscita analogica in tempo reale.

(Più piccolo è il valore di Tempo di regolazione analogico singolo, più veloce è la regolazione dell'uscita analogica in tempo reale)

Questo conclude la risoluzione dei problemi relativi alla modalità di perdita di peso. Se desiderate maggiori dettagli su questo strumento, non esitate a contattare General Measure. Nella prossima sessione dimostreremo la modalità Setpoint esterno del GMC-X3.
