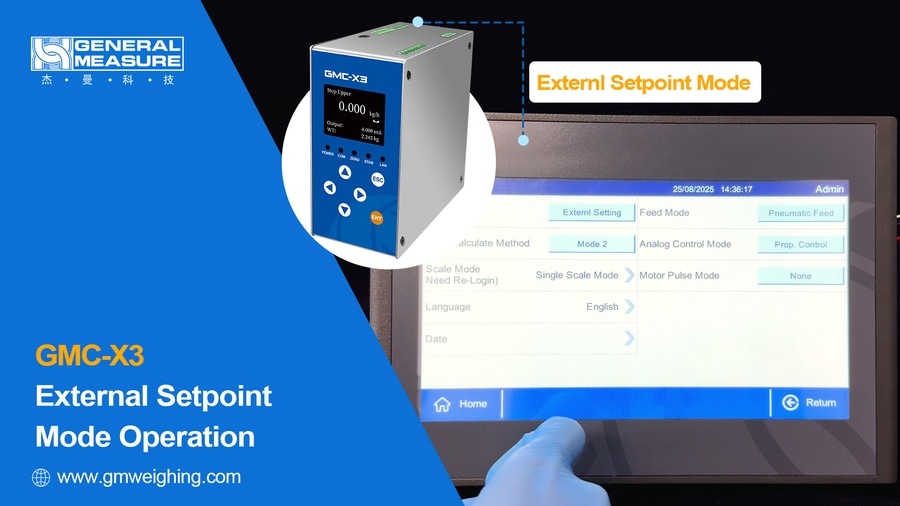

Funzionamento in modalità Setpoint esterno GMC-X3

{{{sourceTextContent.subTitle}}}

In questa sezione ci concentreremo sul funzionamento e sulla risoluzione dei problemi della modalità Setpoint esterno quando l'X3 è collegato a un touch screen.

{{{sourceTextContent.description}}}

Ciao a tutti! Benvenuti nel canale di General Measure.
In questa guida spiegheremo come utilizzare la modalità Setpoint esterno del controllore di pesatura GMC-X3. La modalità Setpoint esterno si riferisce alla conversione di un valore analogico dato dall'esterno per controllare la portata e raggiungere il valore target della portata.

Il controllore GMC-X3 offre tre modalità di funzionamento:

Modalità di uscita analogica costante

Modalità di dosaggio a perdita di peso

Modalità setpoint esterno

In questa sezione, ci concentreremo sul funzionamento e sulla risoluzione dei problemi della modalità Setpoint esterno quando l'X3 è collegato a un touch screen.
(Nota: prima di utilizzare questa modalità, accertarsi che la calibrazione del peso e la calibrazione del flusso siano state completate)

Passo 1. Impostazione della modalità di lavoro

Nella schermata principale, accedere come amministratore, inserire la password 000000 e toccare Login. Toccare Menu, andare su Parametri di sistema, quindi selezionare Impostazione modalità. Toccare il pulsante accanto a Modalità di lavoro e, nella finestra a comparsa, scegliere Modalità setpoint esterno. In generale, i valori predefiniti dei parametri vanno bene. Tuttavia, se si verificano i seguenti problemi in loco, fare riferimento alle seguenti procedure di risoluzione dei problemi.

Passo 2. Risoluzione dei problemi

2.1. Flusso instabile

Nell'interfaccia principale, fare clic su Menu → Parametri utente → Parametri flusso. Regolare due parametri: Intervallo di campionamento e Quantità di campionamento. Maggiore è l'intervallo di campionamento, minore è il numero di campioni di peso raccolti, con conseguente maggiore stabilità del flusso. Quanto minore è la quantità di campionamento, tanto minore è il numero di campioni di peso raccolti, con conseguente maggiore stabilità del flusso.

(Maggiore è l'intervallo di campionamento, minore è il numero di campioni di peso；Più piccola è la quantità di campionamento, minore è il numero di campioni di peso；Conseguenza di un flusso più stabile)

2.2. La regolazione dell'uscita analogica in tempo reale è più lenta

Innanzitutto, confermare la modalità di controllo analogico corrente: nell'interfaccia principale, fare clic su Menu → Parametri di sistema → Impostazione modalità. Nell'interfaccia di impostazione della modalità. Fare clic sulla casella a destra della modalità di controllo analogico e selezionare Controllo PID o Controllo proporzionale.

Se la modalità di controllo è Controllo PID:
Accedere a Menu → Parametri utente → PID. Nell'interfaccia PID, ridurre i valori di Fine PID Control Period e Coarse PID Control Period. Quanto più piccoli sono questi tempi di ciclo, tanto più rapida è la regolazione dell'uscita analogica in tempo reale.

(Più piccoli sono i valori di Fine PID Control Period e Coarse PID Control Period, più veloce è la regolazione dell'uscita analogica in tempo reale)

Se la modalità di controllo è Controllo proporzionale:
Accedere a Menu → Parametri utente → Controllo proporzionale. Nell'interfaccia di controllo proporzionale, ridurre il valore di Tempo di regolazione analogica singola. Più piccolo è, più veloce è la regolazione dell'uscita analogica in tempo reale.

(Più piccolo è il valore di Tempo di regolazione analogico singolo, più veloce è la regolazione dell'uscita analogica in tempo reale)

Questo conclude la risoluzione dei problemi della modalità setpoint esterno. Per ulteriori informazioni su questo strumento, contattare General Measure.
