Indicatore di pesatura GMT-X4 Impostazione dei canali della cella di carico e calibrazione teorica

{{{sourceTextContent.subTitle}}}

Nella sessione di oggi, spiegheremo come impostare i canali delle celle di carico ed eseguire la calibrazione teorica della modalità combinata GMT-X4.

{{{sourceTextContent.description}}}

Salve a tutti, benvenuti sul canale di General Measure.
Nella sessione di oggi, spiegheremo come impostare i canali delle celle di carico ed eseguire la calibrazione teorica della modalità combinata GMT-X4.

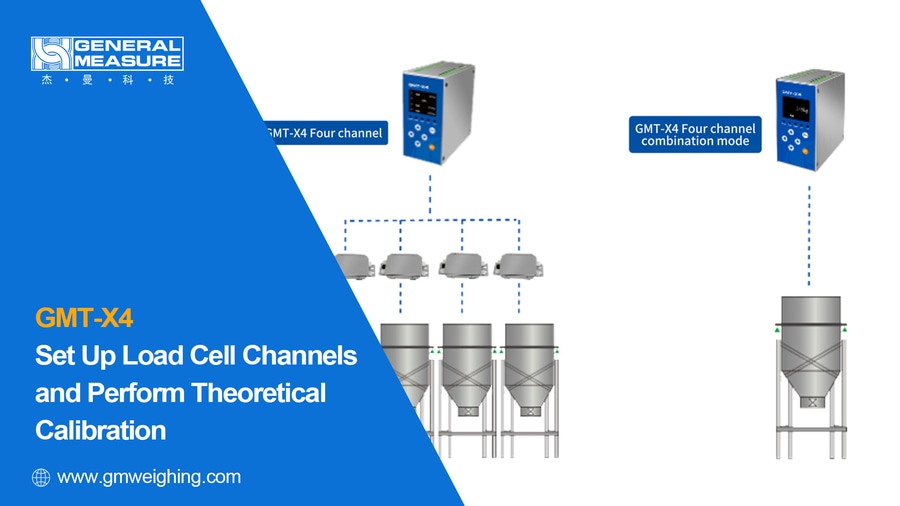

Il GMT-X4 è un trasmettitore di pesatura a 4 canali sviluppato per la pesatura di silo. Esistono due versioni: 4 canali singoli o 4 in 1 integrati con la funzione di scatola di giunzione intelligente. Lo strumento supporta diversi protocolli di comunicazione, tra cui Modbus TCP/IP, Profinet, Ethernet/IP, EtherCAT e CC-Link IE. Consente agli utenti di visualizzare i dati di peso dettagliati e altri parametri tra i canali, il che è comodo per la risoluzione dei problemi in loco.

1. Impostazione dei canali delle celle di carico

GMT-X4 nella modalità di combinazione a quattro canali, è possibile abilitare o disabilitare i singoli canali delle celle di carico in base ai requisiti dell'applicazione.

Dall'interfaccia principale, premere Invio per accedere al menu e selezionare Canale cella di carico. In questo menu è possibile aprire o chiudere uno qualsiasi dei quattro canali. Selezionare un canale e premere Invio per inserire la password 000000. Premere Invio per attivare (√) o disattivare (X) il canale selezionato.

Per la dimostrazione, abiliteremo tutti e quattro i canali. Premere Esc per tornare alla pagina principale. Premere il tasto destro per visualizzare rapidamente lo stato di ciascun canale. (Se c'è un canale chiuso, viene visualizzato sullo schermo)

2. Calibrazione teorica

Eseguiamo quindi la calibrazione teorica per la modalità combinata GMT-X4.

Innanzitutto, attivare l'interruttore della calibrazione teorica. Dall'interfaccia principale, premere Invio per aprire il menu. Premere il tasto Giù per selezionare Parametri del peso. Selezionare quindi 2.5 Interruttore di calibrazione teorica. Premere Invio, inserire la password 000000, selezionare ON, quindi premere nuovamente Invio per confermare. La calibrazione teorica è ora abilitata.

2.1 Impostazioni dei parametri

Impostazione della sensibilità della cella di carico

Premere Esc per tornare al menu Calibrazione. Selezionare Calibrazione teorica e premere Invio.

Scegliere 4.1 Acquisizione automatica dello zero. Quindi, premere il tasto destro per accedere alla calibrazione teorica. Selezionare Sensibilità cella di carico per visualizzare la sensibilità di tutti e quattro i canali. Selezionare il canale che si desidera configurare in base all'etichetta della cella di carico, quindi usare i tasti Su/Giù per modificare i valori e i tasti Sinistra/Destra per spostarsi tra le cifre. Premere Invio per confermare.

Impostazione della capacità della cella di carico

Premere Esc per tornare alla pagina Calibrazione teorica. Selezionare Capacità e premere Invio. In questa pagina, inserire la capacità per ciascun canale. Selezionare il canale e premere Invio per regolare il valore in base all'etichetta della cella di carico. In questo caso, si imposterà un valore di 50 kg. Premere Invio per confermare.

2.2 Calibrazione dello zero

Premere Esc per tornare al menu Calibrazione. Selezionare Calibrazione teorica e scegliere Calibrazione dello zero, selezionare 4.1 Acquisizione automatica dello zero. Assicurarsi che la bilancia sia vuota, quindi attendere che la lettura sia stabile. Premere a lungo Enter per eseguire la calibrazione dello zero. In caso di successo, si tornerà alla schermata principale. (Se il peso è instabile, viene visualizzato un messaggio di errore di calibrazione)

Verifica della calibrazione teorica

Posizionare un peso di 5 kg sulla bilancia. Se il display visualizza 5 kg, la calibrazione è riuscita.

Se il risultato non è corretto, rivedere i passaggi precedenti per la risoluzione dei problemi.

Questo conclude il video di oggi.
Se desiderate conoscere altre funzioni di questo strumento, contattate General Measure.
Nella prossima sessione, dimostreremo come regolare la differenza d'angolo delle celle di carico con il GMT-X4.
