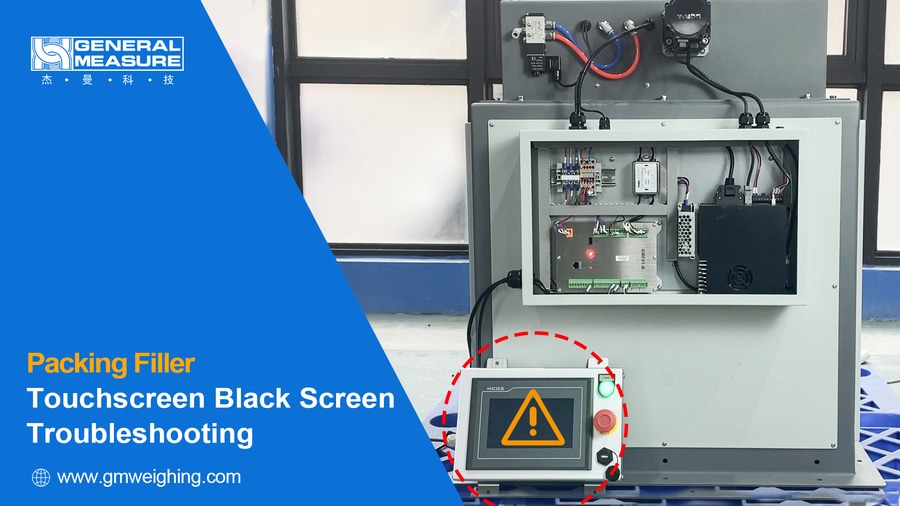

Risoluzione dei problemi della bilancia per sacchi General Measure - Schermo nero sul touchscreen

{{{sourceTextContent.subTitle}}}

Salve a tutti, benvenuti nel canale di General Measure. In questo video vi mostreremo come risolvere un problema di schermo nero sul touchscreen di una bilancia per sacchi General Measure.

{{{sourceTextContent.description}}}

Salve a tutti, benvenuti nel canale di General Measure. In questo video vi mostreremo come risolvere un problema di schermo nero sul touchscreen di una bilancia per sacchi General Measure.

Nelle applicazioni reali, le bilance per sacchi sono inevitabilmente influenzate da fattori ambientali esterni, che possono causare alcuni guasti. In questi casi, è necessaria una risoluzione dei problemi mirata per i diversi problemi.

Una schermata nera è solitamente causata da tre situazioni:

Il touchscreen è in modalità salvaschermo
Alimentazione anomala
Guasto del touchscreen
1. Touchscreen in modalità salvaschermo
Se il dispositivo si accende normalmente ma lo schermo è nero, è molto probabile che il touchscreen sia entrato in modalità salvaschermo. Toccare lo schermo e verificare se il display è acceso o meno. In caso affermativo, il touchscreen è in modalità salvaschermo.

Se si desidera disattivare questa funzione:
Andare a Impostazioni parametri → Informazioni di sistema → Pagina 4 → Disattivare "Spegnimento automatico schermo quando inattivo"

2. Alimentazione anormale (tensione continua. Osservare le precauzioni per la sicurezza elettrica)
Se toccando lo schermo non si ripristina la visualizzazione ma il dispositivo è alimentato, è necessario controllare il cablaggio dell'armadio elettrico. Seguire questa sequenza: controllare prima il circuito di alimentazione principale, poi il circuito di controllo.

① Controllare il circuito di alimentazione principale

Innanzitutto, verificare se l'alimentazione esterna è sotto tensione e assicurarsi che i cavi di alimentazione siano collegati saldamente. Quindi, utilizzare un multimetro per misurare se la tensione di alimentazione rientra nell'intervallo normale (220 V CA ±10%).

Ad esempio, se la tensione misurata è di 233,5 V CA, rientra nell'intervallo normale e indica una normale alimentazione.

Alimentazione anomala:
Se la tensione supera questo intervallo (220 V CA ±10%) o non viene rilevata alcuna tensione, l'alimentazione esterna è anomala. Controllare se l'alimentazione esterna è fornita correttamente.

Se l'alimentazione esterna funziona, procedere al controllo dell'alimentazione di commutazione:

Innanzitutto, assicurarsi che il cablaggio di ingresso sia sicuro

Quindi, misurare la tensione di ingresso (intervallo normale: 220 V CA ±10%)

Ad esempio, 233,6 V CA rientrano nell'intervallo normale e indicano un ingresso di alimentazione normale.

Alimentazione di commutazione anomala:
Se la tensione non rientra nell'intervallo (220 V CA ±10%) o non può essere misurata, il circuito di alimentazione principale è difettoso e richiede un'ispezione accurata.

Osservare anche la spia dell'alimentatore switching. Se è spenta, l'alimentatore switching è difettoso e deve essere sostituito

② Controllare il circuito di controllo

Se il circuito di alimentazione principale funziona bene, controllare il circuito di controllo.

Innanzitutto, verificare che il cavo del touchscreen e la morsettiera DC24V siano saldamente collegati. Quindi misurare la tensione di alimentazione (24 V CC ±10%).

La tensione di 24,11 V CC rientra nell'intervallo normale, indicando una normale alimentazione. A questo punto, verificare il cablaggio e la tensione all'interfaccia di ingresso dell'alimentazione sul retro del touchscreen.

Rimuovere il coperchio laterale del touchscreen:

In primo luogo, verificare che il cavo sia saldamente collegato

Quindi, misurare la tensione

Se la tensione misurata è di 24,05 V CC (entro l'intervallo), il cavo di alimentazione è normale e il touchscreen è probabilmente danneggiato - sostituire il touchscreen.

Se la tensione misurata non rientra nell'intervallo normale (ad esempio, 0,645 V), il cavo di alimentazione è difettoso - sostituire il cavo.

Se sia il cavo dello schermo tattile che la morsettiera DC24V mostrano una tensione anomala (ad esempio, 0,708V):

Alimentazione anomala:

Determinare se il problema è causato dall'alimentazione di commutazione o dalla morsettiera/cablaggio

Controllare quindi l'alimentatore switching:

Innanzitutto, assicurarsi che il cablaggio sia sicuro

Quindi, misurare la tensione di uscita

L'uscita è di 24,11 V CC (normale), si ritiene che la morsettiera sia difettosa - sostituire la morsettiera.

Se l'uscita è anomala (ad esempio, 0,500 V).

Alimentazione anormale:

L'uscita dell'alimentatore switching è difettosa e deve essere sostituita. Se il problema persiste dopo la sostituzione, potrebbe essere necessario sostituire anche la morsettiera.

Infine, se in loco sono disponibili più bilance per sacchi dello stesso modello, il test incrociato dei componenti può aiutare a identificare rapidamente la parte difettosa.
