Risoluzione dei problemi della bilancia di insaccamento - Guasto di comunicazione HMI

{{{sourceTextContent.subTitle}}}

In questo video viene illustrato come risolvere i guasti di comunicazione HMI nella bilancia per sacchi General Measure.

{{{sourceTextContent.description}}}

Nelle applicazioni reali, le bilance a sacca sono inevitabilmente influenzate da fattori ambientali esterni, che possono causare alcuni guasti. In questi casi, è necessaria una risoluzione mirata dei problemi.
I guasti di comunicazione tra la bilancia per imballaggio e l'HMI sono generalmente causati dai tre fattori seguenti:
1.Parametri di comunicazione errati
2.Problema di cablaggio
3.Guasto hardware del controller o della scheda madre
1. Parametro di comunicazione errato

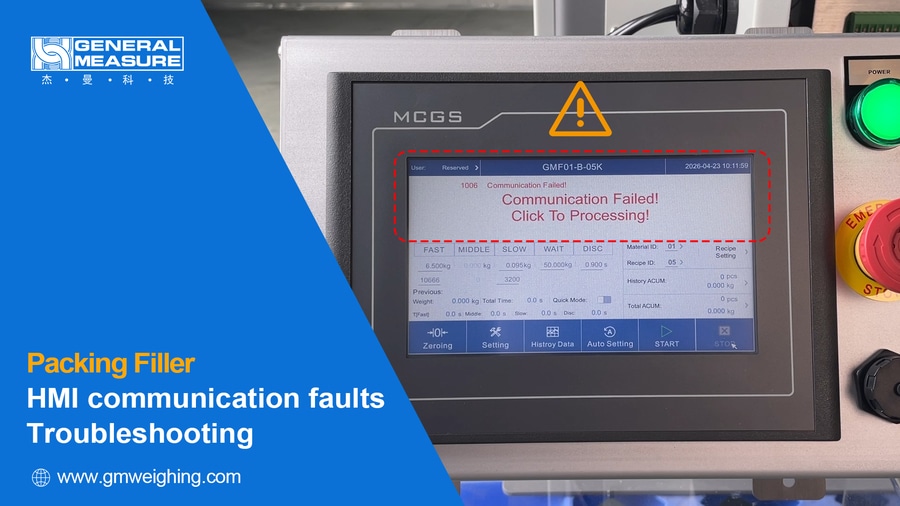

Quando l'HMI visualizza un errore di comunicazione, toccare l'area di visualizzazione del peso sull'HMI per accedere all'interfaccia di corrispondenza automatica dei parametri di comunicazione. Fare quindi clic sul pulsante "Start Adaptive Matching" per abbinare automaticamente i parametri di comunicazione.
Se la comunicazione torna normale dopo la corrispondenza, il problema è risolto.
Se il guasto persiste, passare alla fase successiva di risoluzione dei problemi.
2. Problema di cablaggio
Se l'operazione sopra descritta non risolve il problema di comunicazione, preparare un multimetro e controllare il cablaggio esterno.
1) Controllare le porte di comunicazione
Innanzitutto, scollegare l'alimentazione dell'apparecchiatura.
Controllare i terminali di comunicazione sulla scheda madre e il connettore a 9 pin dell'HMI per verificare che non vi siano allentamenti o scollegamenti.
2) Controllare la sequenza di cablaggio e le connessioni
Se il cablaggio è sicuro, controllare la sequenza dei cavi di comunicazione:
First, verificare che i fili di comunicazione A/B corrispondano correttamente ai terminali A/B contrassegnati sulla scheda madre.
Then aprire il connettore HMI a 9 pin e verificare che i fili di comunicazione A/B siano collegati ai terminali 7 e 8 rispettivamente.
3) Verificare se le linee di comunicazione A/B sono in cortocircuito
Dopo aver confermato la correttezza del cablaggio, riaccendere il dispositivo e verificare se la comunicazione è stata ripristinata.
Se la comunicazione è ancora anomala, utilizzare un multimetro per verificare se le linee di comunicazione sono in cortocircuito.
Procedura:
Set il multimetro in modalità test di continuità (modalità cicalino).
Touch le due sonde insieme per verificare che il multimetro sia in grado di generare normalmente un suono di cicalino.
Then posizionare le sonde rispettivamente sul filo A e sul filo B.
If il multimetro emette un segnale acustico, indicando un cortocircuito tra le linee A e B.
A questo punto, determinare quale componente sta causando il cortocircuito. Le possibili ubicazioni sono: porta di comunicazione della scheda madre, connettore a 9 pin dell'HMI, porta di comunicazione dell'HMI.
Scollegare il cavo di comunicazione e utilizzare la modalità di test di continuità per misurare separatamente ciascuna porta di comunicazione hardware.
La porta che mostra un cortocircuito indica un hardware danneggiato, che deve essere riparato o sostituito di conseguenza.
Nota:
Se durante la misurazione non viene emesso alcun segnale acustico, significa che non c'è alcun cortocircuito nel cablaggio. Non è necessaria alcuna sostituzione.
3. Guasto hardware del controllore o della scheda madre
Se non si riscontra alcun problema dopo aver completato le ispezioni di cui sopra, è necessario procedere alla risoluzione dei problemi hardware della porta di comunicazione della scheda madre.
(L'apparecchiatura deve rimanere accesa durante questa procedura)
1) Guasto hardware della scheda madre
Utilizzare la modalità tensione CC del multimetro per misurare la tensione tra i terminali di comunicazione A/B. In condizioni normali, la tensione misurata dovrebbe essere pari a quella della porta di comunicazione della scheda madre.
In condizioni normali, la tensione misurata dovrebbe essere compresa tra 2,3V e 5V. Se non viene rilevata alcuna tensione, la scheda madre può essere identificata come difettosa e deve essere riparata o sostituita.
In alternativa, è possibile utilizzare uno strumento di test della comunicazione seriale per determinare se la scheda madre funziona correttamente.
Strumenti necessari:
Computer
cavo convertitore da USB a RS485
Collegare il computer alla porta di comunicazione della scheda madre utilizzando il cavo convertitore USB-RS485.
Utilizzare quindi uno strumento di test della comunicazione seriale (si consiglia il software Modbus Poll) per eseguire un test della comunicazione.
Click "Connessione"
Configure i parametri di comunicazione in base alle impostazioni della pagina dei parametri di comunicazione HMI
Click "OK"
Se non compare alcun messaggio di eccezione e la comunicazione ha esito positivo, la scheda madre funziona normalmente, il che indica che il controllore è difettoso.
Se si verifica un'eccezione di comunicazione mentre tutti i cablaggi esterni sono stati confermati corretti, l'hardware della scheda madre può essere identificato come difettoso e deve essere sostituito.
Infine, se in loco sono disponibili più dispositivi dello stesso modello, un test incrociato tra i dispositivi può aiutare a identificare rapidamente la posizione del guasto.
Questo è tutto per questo video. Se desiderate saperne di più su altre caratteristiche di questo prodotto, non esitate a mettervi in contatto con General Measure!
