Risoluzione dei problemi della bilancia di controllo - Schermo nero del touchscreen

{{{sourceTextContent.subTitle}}}

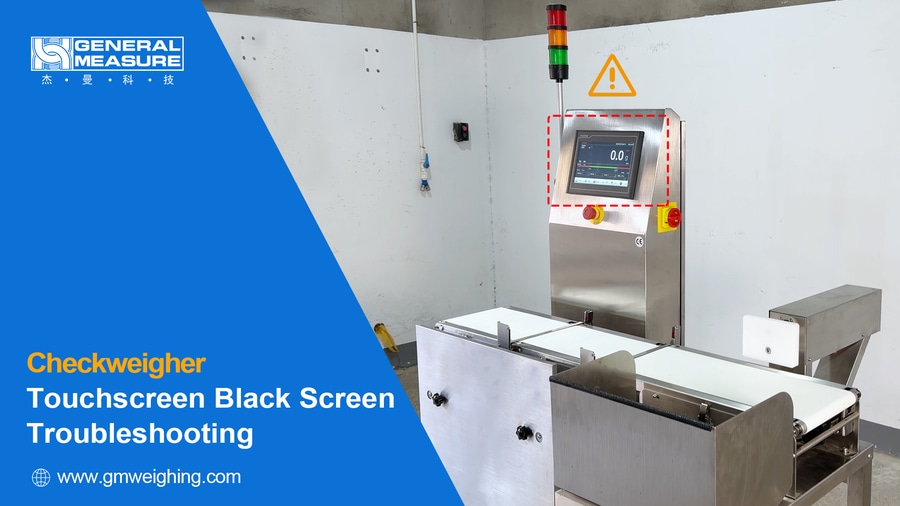

In questo video vi mostreremo come risolvere il problema dello schermo nero sul touchscreen di una bilancia di controllo peso, utilizzando il modello CW-3K come esempio.

{{{sourceTextContent.description}}}

In questo video mostreremo come risolvere il problema dello schermo nero sul touchscreen di una bilancia di controllo, utilizzando il modello CW-3K come esempio.

Una bilancia di controllo è un dispositivo di pesatura in linea utilizzato per verificare il peso dei prodotti e scartare automaticamente quelli non conformi. Quando si verifica un guasto durante il funzionamento, la risoluzione del problema deve essere effettuata in base al problema identificato.

Uno schermo touchscreen nero su una bilancia di controllo è in genere causato dai seguenti tre motivi:

Il touchscreen è in modalità salvaschermo.
Anomalia nell’alimentazione elettrica.
Guasto del touchscreen.
1. Modalità salvaschermo
Se la bilancia di controllo è accesa ma lo schermo rimane nero, molto probabilmente il touchscreen è in modalità salvaschermo.

Toccare il touchscreen e verificare se il display si accende o meno. Se il display torna a funzionare, il touchscreen era in modalità salvaschermo. È possibile disattivarla se si desidera che l’interfaccia HMI rimanga sempre accesa.

Nota: lo screen saver è abilitato per impostazione predefinita. Si raccomanda di mantenere attiva questa funzione per prolungare la durata del touchscreen.

Procedura per disabilitare lo screen saver
Per prima cosa, spegnere la bilancia di controllo. Premere a lungo sul touchscreen mentre si accende l’apparecchiatura. Il touchscreen entrerà nell’interfaccia di calibrazione. Toccare "Impostazioni parametri di sistema" per accedere alle impostazioni di sistema del TPC. Selezionare "Retroilluminazione". Quindi deselezionare "Retroilluminazione automatica" per disattivare la funzione di salvaschermo. Chiudere la finestra e selezionare "Entra nell'ambiente operativo". L'interfaccia uomo-macchina tornerà all'interfaccia principale della bilancia di controllo.

2. Anomalia dell’alimentazione (Tensione sotto tensione. Osservare le precauzioni di sicurezza elettrica!)
Se toccando lo schermo il display non si ripristina, mentre la bilancia di controllo è alimentata, è necessario ispezionare il cablaggio dell’armadio elettrico.

Sequenza di risoluzione dei problemi
Controllare il circuito di alimentazione principale.
Controllare il circuito di controllo.
① Controllare il circuito di alimentazione principale
Prima di ispezionare il circuito di alimentazione principale, scollegare l’alimentazione e verificare che tutti i collegamenti siano saldi e affidabili. Ciò aiuta a identificare problemi di alimentazione causati da collegamenti allentati o difettosi.

Dopo aver completato l’ispezione, accendere l’apparecchiatura.

Utilizzare un multimetro per misurare la tensione in ingresso.

Ad esempio, una tensione misurata di 232,1 V CA rientra nell’intervallo normale (220 V CA ±10%), indicando che l’alimentatore esterno funziona correttamente.

(Anomalia dell’alimentatore: se la tensione supera l’intervallo consentito (220 V CA ±10%) o non viene rilevata alcuna tensione, l’alimentatore esterno presenta un’anomalia. Verificare che l’alimentazione sia fornita correttamente.)

Se l’alimentatore esterno funziona, procedere alla verifica dell’alimentatore a commutazione. Misurare la tensione di ingresso dell’alimentatore a commutazione utilizzando un multimetro.

Ad esempio, una tensione misurata di 232,4 V CA rientra nell’intervallo normale (220 V CA ±10%), indicando che l’alimentazione in ingresso è normale.

(Guasto dell’alimentatore a commutazione: Se la tensione supera l’intervallo consentito o non viene rilevata alcuna tensione, è presente un guasto nel circuito di alimentazione principale. Ispezionare attentamente il cablaggio e i collegamenti corrispondenti.)

È inoltre possibile verificare se l’indicatore di stato dell’alimentatore a commutazione è acceso o spento. Se l’indicatore è spento, l’alimentatore a commutazione stesso potrebbe essere difettoso e dovrebbe essere sostituito.

② Controllare il circuito di controllo
Se tutti i test sul circuito di alimentazione principale risultano normali, procedere all’ispezione del circuito di controllo.

Poiché il touchscreen è alimentato dalla scheda di controllo, verificare innanzitutto se il cavo del touchscreen è collegato saldamente alla scheda di controllo e misurare la tensione all’ingresso di alimentazione della scheda di controllo.

Ad esempio, una tensione misurata di 23,98 V CC rientra nell’intervallo di normalità (24 V CC ±10%), indicando che la scheda di controllo è alimentata.

A questo punto, ispezionare il cablaggio e misurare la tensione direttamente sul connettore di alimentazione del touchscreen. Verificare innanzitutto che il cavo del touchscreen sia collegato saldamente. Quindi misurare la tensione in ingresso sul touchscreen.

Una tensione misurata di 23,97 V CC rientra nell’intervallo normale (24 V CC ±10%). Ciò indica che il cavo di alimentazione funziona correttamente e che il touchscreen stesso è difettoso. Si raccomanda di sostituire direttamente il touchscreen.

Se la tensione misurata è al di fuori dell’intervallo normale, il cavo di alimentazione è difettoso e deve essere sostituito.

Se la tensione misurata all’ingresso di alimentazione della scheda di controllo è anomala, ad esempio 1,614 V CC, misurare la tensione di alimentazione della scheda di controllo.

Una tensione misurata di 24,03 V CC rientra nell’intervallo normale (24 V CC ±10%). Ciò indica che l’alimentazione è normale e che la scheda di controllo è difettosa. La scheda di controllo deve essere sostituita.

Se la tensione misurata è al di fuori dell’intervallo normale, ispezionare il cablaggio e l’alimentazione tra la scheda di controllo e la morsettiera DC 24 V.

Verificare innanzitutto che i collegamenti del cavo di alimentazione della scheda di controllo e della morsettiera DC 24 V siano ben fissati. Quindi misurare la tensione sulla morsettiera.

Ad esempio, una tensione misurata di 24,06 V CC rientra nell’intervallo normale (24 V CC ±10%). Ciò indica che l’alimentazione alla morsettiera è normale e che il guasto è probabilmente causato dal cavo di alimentazione o dal collegamento alla morsettiera. Sostituire il cavo o la morsettiera corrispondente.

Se la tensione misurata sulla morsettiera DC24V è anomala:

(Guasto all’alimentatore: determinare se il problema è causato da: un alimentatore a commutazione difettoso, oppure da una morsettiera o da un collegamento del cablaggio difettoso.)

Ispezionare quindi direttamente l’alimentatore a commutazione. Verificare che tutti i collegamenti siano ben fissati. Misurare la tensione di uscita utilizzando un multimetro.

Una tensione misurata di 24,06 V CC rientra nell’intervallo di normalità. Ciò indica che l’alimentatore a commutazione funziona correttamente e che la morsettiera è difettosa. Si raccomanda la sostituzione della morsettiera.

Se la tensione misurata è al di fuori dell’intervallo normale:

(Guasto all’alimentatore: l’alimentatore a commutazione deve essere sostituito. Se la morsettiera continua a presentare anomalie dopo la sostituzione dell’alimentatore a commutazione, anche la morsettiera deve essere sostituita.)

Se in loco sono disponibili più bilance di controllo dello stesso tipo, effettuare test incrociati tra le macchine può aiutare a identificare rapidamente quella difettosa e migliorare significativamente l’efficienza della ricerca guasti.
