FLEXITAST

{{{sourceTextContent.subTitle}}}

Display integrato in un pulsante

{{{sourceTextContent.description}}}

Alla SPS, SCHLEGEL presenterà il primo pulsante a display della gamma Flexitast

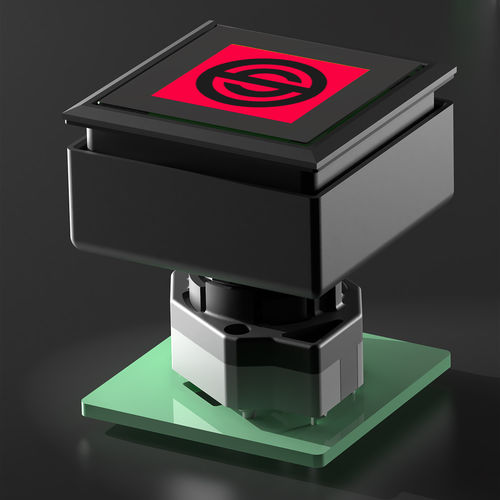

Il pulsante Flexitast è un pulsante unico nel suo genere e sarà presentato alla SPS di Norimberga. Si tratta di un pulsante innovativo con display integrato, progettato per esigenze di controllo e segnalazione dinamica. Questa soluzione combina un pulsante vero e proprio con un display da 72 x 72 pixel che consente una rappresentazione flessibile di simboli e testi che possono essere aggiornati in tempo reale.

"Il Flexitast combina la tecnologia più avanzata, un funzionamento intuitivo e un design accattivante per supportare una serie di possibili applicazioni", sottolinea Torsten Singer, Product Manager di SCHLEGEL. Il fulcro del Flexitast è un display ZBD da 72 x 72 pixel appositamente realizzato. Prodotto in esclusiva per SCHLEGEL, il display offre la migliore risoluzione e mantiene i dati del display visibili anche senza alimentazione. Le dimensioni del display sono 26,5 x 26,5 mm per garantire la visibilità del simbolo/testo anche da lontano.

L'illuminazione RGB consente di adattare l'uscita del display a vari stati o requisiti di progettazione. In questo modo, se necessario, i simboli e i testi possono essere evidenziati dal colore dello sfondo, il che è ideale per i sistemi di controllo complessi in cui i diversi stati devono essere visivamente evidenti.

Grazie al suo design robusto e al pannello di vetro protettivo, il Flexitast è durevole e affidabile anche in condizioni difficili. Non si può verificare il burn-in del display, come avviene in altre tecnologie.

La sfida più grande

Una delle sfide più grandi durante lo sviluppo dell'innovativo pulsante è stata quella di trovare un partner in grado di produrre un display dal design quadrato per SCHLEGEL. I display convenzionali sono rettangolari e il motivo è l'implementazione della tecnologia Chip On Glass, in cui l'elettronica è installata sul vetro del display. A causa dello spazio necessario per questa tecnologia, un display di forma quadrata non è fattibile, almeno se deve offrire una larghezza accettabile dei bordi. Per Flexitast, invece, viene utilizzata la tecnologia Chip On Flex. In questo caso, l'elettronica è collocata su un cavo Flex. Grazie a ciò, il bordo può essere mantenuto simmetricamente stretto ed è possibile ottenere un display quadrato.

Pulsante singolo o come sistema: pura flessibilità

Flexitast può essere utilizzato come singolo pulsante, ma il suo pieno potenziale si manifesta quando viene utilizzato come sistema, per il quale è possibile combinare fino a 128 pulsanti Flexitast. Ciò consente un'elevata scalabilità per requisiti di controllo complessi ed è particolarmente utile per i sistemi di controllo più grandi.

I pulsanti Flexitast comunicano tra loro attraverso un gateway che agisce tra il sistema di pulsanti e il sistema esterno. Vengono monitorati e controllati da un sistema esterno, ad esempio un PLC o un IPC. Il risultato è una grande varietà di campi di applicazione negli impianti industriali, nel controllo delle strutture o nell'industria dell'automazione.

Flessibilmente adattabile

Tutti i pulsanti Flexitast sono collegati tra loro tramite un cavo. Con una lunghezza massima del cavo di 30 metri e una distanza tra ciascun pulsante fino a 5 metri, il sistema Flexitast può essere implementato in modo flessibile in vari ambienti.

Il sistema rimane variabile e può essere regolato in base alle esigenze del cliente. Questo vale non solo per la visualizzazione di testi o simboli, ma anche per la possibilità di integrare Flexitast in pannelli o unità operative. È possibile implementare funzioni e interfacce aggiuntive. In questo modo, le aziende possono ampliare i sistemi esistenti o organizzare in modo ottimale i processi di controllo.

Facile configurazione tramite browser web

Il Flexitast, sia come singolo pulsante che come sistema, può essere semplicemente configurato, adattato alle varie applicazioni e aggiornato in tempo reale tramite un browser web. L'utente può impostare diversi parametri, come l'assegnazione dei simboli per lo stato "attivato" o "disattivato", la selezione dei colori di sfondo per entrambi gli stati o l'attivazione delle funzioni di lampeggiamento.

SCHLEGEL consente inoltre non solo di accedere ai simboli standard di SCHLEGEL, ma anche di caricare e attivare simboli personalizzati. Questa flessibilità è importante, soprattutto se si considerano gli ambienti in cui sono richiesti controlli e display personalizzati, sia nel settore della costruzione di macchine, che in quello della tecnologia edilizia o in altri campi industriali.

Grado di protezione IP65

Il Flexitast è adatto anche a condizioni di lavoro difficili, grazie alla sua struttura robusta. Ha un grado di protezione IP65 e una durata di 1 milione di cicli di commutazione. La temperatura di esercizio va da -10 °C a +50 °C. La corsa operativa del Flexitast è di 3 mm e il blocco contatti è tattile, con 2 contatti NA. Funziona con una tensione di esercizio di 24 V.

Grazie a Flexitast, le tradizionali targhette in plastica PET diventano superflue, contribuendo a ridurre il consumo di risorse. Inoltre, i pulsanti Flexitast consentono di risparmiare tempo e denaro durante il processo di approvvigionamento e stoccaggio, poiché grazie alle sue versatili possibilità di configurazione è necessario un solo prodotto per diverse applicazioni.

Un potenziale non ancora sfruttato

"Il Flexitast è una pietra miliare dell'innovazione", afferma Torsten Singer con fiducia, perché il pulsante di visualizzazione è adatto a numerose aree di applicazione grazie alla sua flessibilità, robustezza e adattabilità. Il pulsante offre un vantaggio in tutti i settori che richiedono controlli dinamici e visivi, la visualizzazione degli stati operativi relativi al tempo di funzionamento o possibilità individuali di adattamento. A suo avviso, il potenziale del nuovo sistema è ancora lontano dall'essere sfruttato. Il sistema, costruito in modo flessibile, offre molte altre possibilità di applicazioni personalizzate e di espansione.
