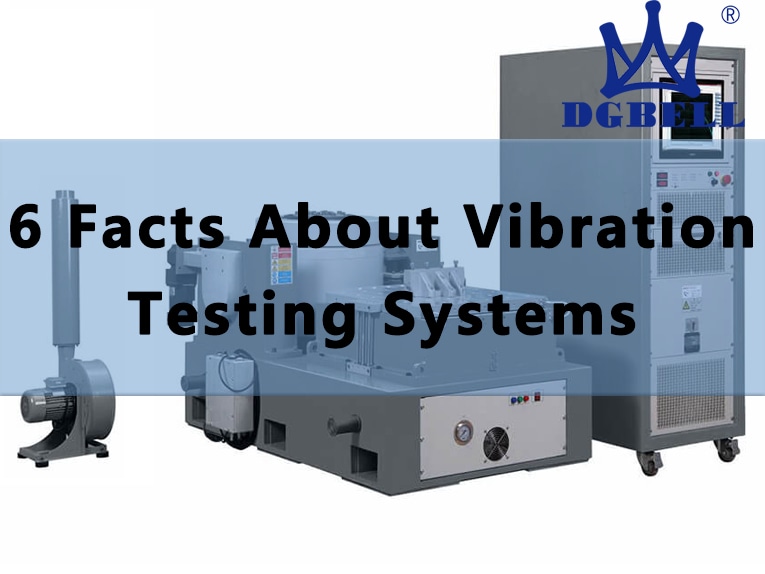

6 fatti sui sistemi di prova delle vibrazioni

{{{sourceTextContent.subTitle}}}

6 fatti sui sistemi di prova delle vibrazioni

{{{sourceTextContent.description}}}

Il problema delle vibrazioni è ampiamente presente nella vita e nella produzione popolare: gli edifici, le macchine o il mondo esterno producono vibrazioni sotto l'effetto di incentivi. Le vibrazioni meccaniche spesso danneggiano il normale funzionamento dei macchinari, riducendone addirittura la vita utile e causando danni irreversibili alla macchina. La maggior parte delle vibrazioni meccaniche è dannosa. Pertanto, lo studio delle vibrazioni non solo favorisce il miglioramento dell'ambiente e del tenore di vita, ma è anche utile per migliorare la durata di vita delle apparecchiature meccaniche. La tecnologia di prova delle vibrazioni meccaniche svolge un ruolo molto importante nella produzione industriale; la produzione di un sistema di prova delle vibrazioni meccaniche efficiente è diventata un contenuto importante della tecnologia di prova.

Che cos'è la vibrazione meccanica?

La vibrazione meccanica si riferisce al processo in cui lo spostamento di un punto di osservazione sull'apparecchiatura meccanica o sulla struttura cambia nel tempo intorno al suo valore medio o al dato relativo quando l'apparecchiatura meccanica è in movimento. Le vibrazioni meccaniche hanno una doppia faccia, benefica e dannosa.

Esistono due tipi di vibrazioni: una è la vibrazione stazionaria e l'altra è la vibrazione casuale.

I tre elementi della vibrazione (segnale a tre elementi): ampiezza, frequenza e fase

Ampiezza: Indicatore dell'intensità della vibrazione. Metodo di rappresentazione: valore del singolo picco, valore effettivo, valore medio, ecc.
Frequenza: il reciproco del periodo. Attraverso l'analisi dello spettro, è possibile determinare le componenti principali della frequenza e la loro ampiezza, in modo da individuare la fonte della vibrazione e adottare alcune misure.
Fase: Le informazioni sulla fase del segnale di vibrazione sono molto importanti.
Tipi di test di vibrazione

1. Misurare le vibrazioni del macchinario o della struttura in stato di lavoro, come ad esempio: lo spostamento, la velocità, l'accelerazione, la frequenza e la fase della vibrazione, ecc.

Comprendere lo stato di vibrazione dell'oggetto testato
Valutazione
Trovare la causa principale
Eseguire il monitoraggio, l'analisi, la diagnosi e la previsione
2. Aggiungere un'eccitazione all'apparecchiatura meccanica o alla struttura per testare la sua vibrazione forzata.

Ottenere i parametri meccanici di vibrazione o le proprietà dinamiche dell'oggetto testato, come la frequenza naturale, lo smorzamento, la risposta, il modo, ecc.

Composizione del sistema di prova delle vibrazioni

Il sistema di prova delle vibrazioni è composto principalmente da sensore, parte di regolazione del segnale, convertitore digitale-analogico, parte di elaborazione del segnale, parte di registrazione dei dati, parte di feedback e così via.

Il sensore è il componente che verrà misurato in un qualche tipo di segnale elettrico ed è la parte più importante dell'intero sistema di prova. La parte di regolazione del segnale converte il segnale di uscita del sensore in una forma adatta alla successiva trasmissione ed elaborazione. Dopo l'elaborazione, il segnale originale è più comodo da analizzare ed elaborare e la maggior parte della conversione del segnale è una conversione diretta dei segnali elettrici. La parte di elaborazione del segnale è il segnale del collegamento di regolazione del segnale per eseguire varie operazioni e analisi, che è anche il significato centrale del test. Il convertitore digitale-analogico è il collegamento della conversione tra segnale analogico e segnale digitale quando il computer viene utilizzato per testare e controllare il sistema.

La funzione principale del sistema di test è quella di convertire il segnale di prova iniziale in un segnale che possa essere estratto e analizzato in modo più semplice e agevole. Pertanto, la cosa più importante è che il segnale non sia distorto, che non ci siano disturbi. Ciò comporta una richiesta più severa al sistema di test.

Motivi, processi e risultati dei test di vibrazione dei prodotti

Prima di tutto, in qualsiasi prodotto in fase di progettazione e sviluppo, è necessario eseguire test di vibrazione, in modo da analizzare la modalità di vibrazione del prodotto di prova in diversi stati di vibrazione, testare la resistenza ultima del prodotto e stabilire le relative specifiche caratteristiche; in secondo luogo, l'analisi dei guasti e il miglioramento vengono eseguiti sui risultati dei test di vibrazione del campione. I test ESS completi vengono eseguiti mentre il campione è in produzione, per esaminare i potenziali difetti in gran numero. (in base alle caratteristiche del prodotto e all'entità delle vibrazioni, il test ESS consente di escludere efficacemente i potenziali difetti, mentre per l'elettronica o le istituzioni e l'elaborazione, quando lo stress termico e lo stress residuo possono eliminare efficacemente l'effetto dello stress residuo e possono eliminare efficacemente il circuito multistrato tra l'effetto di capacità discreta, forniranno un notevole aiuto alla qualità del prodotto) Il secondo è la gestione della qualità del prodotto (QC) e la garanzia di qualità (QA), può effettivamente garantire e gestire la qualità del livello del prodotto, la produzione di certificazione del prodotto la sua funzione di utilizzo, le specifiche e l'affidabilità e lo stesso come l'etichetta.

In linea generale, i test di vibrazione possono escludere i seguenti difetti: Fissare un contatto elettronico allentato, in un posto sbagliato, eliminare il potenziale di parti difettose, filtrare qualsiasi difetto nei giunti di saldatura, regolare la posizione della vibrazione, l'accuratezza della distorsione, i componenti del circuito rotto, danneggiato, anormale rottura del cortocircuito, il cavo di alimentazione o la linea di segnale di usura anormale o la rottura del filo o la caduta allentata, il rumore di vibrazione del campione, il fallimento della funzione di contatto, ecc.

I test di vibrazione dei prodotti possono fornire la base e il riferimento per lo sviluppo ingegneristico, il controllo dei processi, il miglioramento della qualità e la promozione, fornire le condizioni di interrelazione relative alle vibrazioni, garantire la qualità dei prodotti, ridurre le spese di manutenzione e aumentare il tasso di profitto, migliorare l'immagine complessiva, ecc

Requisiti di prova standard relativi alle prove di vibrazione

IEC62133-2012
UL1642
3
GB31241-2014
Aspetti da tenere in considerazione quando si utilizza un sistema di test delle vibrazioni

Temperatura e umidità
Non utilizzare l'apparecchiatura del sistema di test delle vibrazioni al di fuori dei limiti di temperatura e umidità; consultare il relativo manuale d'uso.

alta quota
Ad altitudini superiori, il raffreddamento del vibratore sarà influenzato dalla ridotta densità dell'aria. Se è probabile che si verifichino problemi di questo tipo, si consiglia di consultare un team di ingegneri professionisti.

pulizia
Il sistema di prova delle vibrazioni e le altre apparecchiature correlate non devono essere utilizzate in ambienti umidi, unti, sporchi o polverosi. Sporco e polvere possono causare il mancato funzionamento del sistema di posizionamento centrale (se installato). L'acqua proveniente da condizioni umide può corrodere il vibratore e causare un cortocircuito. L'olio sul vibratore o intorno ad esso può rendere la superficie liscia e costituire un pericolo per gli operatori. Pertanto, assicurarsi che l'area circostante sia in ordine è una parte importante delle attività di manutenzione quotidiana.

condensa
Se la temperatura e l'umidità di esercizio (ad esempio, lavorando in una camera termica) portano la temperatura della bobina mobile del vibratore al di sotto del punto di rugiada, l'umidità si condensa sulla bobina mobile. Ciò può corrodere il telaio e causare un cortocircuito. Questi problemi possono essere evitati da:

Utilizzare uno scudo termico
Installare elementi riscaldanti attorno all'interfaccia bobina mobile/scatola di temperatura
Indirizzare l'aria calda scaricata dalla ventola verso il fondo del box di temperatura
